AUX в автомагнитоле и как его подключить
Приятно нестись в любимом автомобиле с ветерком и музыкой. За ветерок отвечает кондиционер. А за любимую музыку?
По радио – реклама. На диске – не все композиции по вкусу и приходится отвлекаться на переключение. Ответ прост! Нужно воспользоваться входом AUX и прослушивать треки с собственного плейлиста или через интернет.
Что такое AUX и для чего он нужен
AUX – линейный вход. Представляет собой разъём является неотъемлемой частью многих современных мультимедийных систем. Он служит для подключения внешних источников звука (смартфона, планшета, плеера и других).
Внешне AUX in в автомобиле выглядит как отверстие круглой формы с металлической окантовкой. На панели магнитолы AUX вход обозначен соответствующей аббревиатурой и представляет собой небольшое отверстие круглой формы диаметром 3,5 миллиметра. Такое же отверстие AUX out подключаются внешние колонки к стационарному компьютеру.
Штекер, соединяющий гнездо с подключенным устройством похож на тот, который можно увидеть на шнуре наушников. Без встроенного разъема невозможно представить себе современный автомобиль.
Достоинства и недостатки наличия разъёма в автомобиле
Основным недостатком является необходимость приобретения переходников для AUX входа и устройств разного типа. Часто из-за этого в области расположения органов управления автомобилем возникают помехи для водителя в виде шнуров.
Установка AUX входа
AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:
Как подключиться к AUX-входу
Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.
Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.
Стандартный кабель minijack 3.5 мм
Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.
Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.
Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.
Переходник AUX USB
Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.
Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.
Bluetooth адаптер
Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.
Отличительные преимущества bluetooth адаптера:
Широкий спектр назначений bluetooth переходника:
Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.
Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки». В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.
Как подключить флешкарту к AUX
Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.
Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.
Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.
Проблемы при использовании AUX
При подключении внешнего устройства к автомобильной аудиосистеме через линейный вход AUX могут возникнуть сложности:
Особенности AUX в автомобиле
В дорогих престижных моделях авто он выведен на панель и даже снабжён подобием пробки или крышки, предохраняющей аудио вход от загрязнения, влаги и пыли, которые могут повлиять на его работоспособность. AUXа достаточно для того, чтобы удовлетворить потребность в прослушивании любого контента. Магнитола, как самостоятельный вид техники становится не нужна. К аудиосистеме можно подключить смартфон и слушать всё что нравится из интернета.
Полезное видео:
Гаражный автозвук (часть 2) AUX для Alpine 9882Ri
Любовь моя, с Алпайном, давняя. Звук кассетника TDA 7561R, просто пленил и с тех пор, аппараты этой марки, никогда не покидают мои машины. Но при всех достоинствах, есть у производителя гадкая политика- продажа всех допов, по конскому ценнику… Звук- на тебе звук, но за остальные удовольствия- будь добр, плати. Не нравится- топай к другим. У них и блютуз встроенный и пачка входов/выходов и пультики д/у в комплекте и… и всё, по смешной цене. А может ещё и флешку, при покупке, на халяву дадут) Народ вздыхает, но упорно продолжает отстёгивать деньги, за любимую марку… Вот это и есть любовь… несмотря ни на что… Правда в последние годы, ситуация стала немного меняться в лучшую сторону. Чёт я отвлёкся…
В процессе работы над чудо-юдо гаражным «центром», в голове вертелась мысль, как дополнить его одной полезной функцией. Для её реализации, не хватало самой малости: входа AUX. Покурив сайт производителя, был найден выход из положения. В моём аппарате, имелся выход Full Speed для подключения iPod®. Так вот адаптер Alpine KCE 236B решал все мои проблемы.
Но стоимость… как всегда… Поиски, выдали чудные ценники, с тремя нулями… в среднем, цена оказалась в районе 1200 рупий. Гнусное земноводное, от таких циферок, нервно сжало все свои конечности на шее хозяина. В глазах, читалось: «Только через мой труп!». Придушить её что ли…
На ебеевском рынке, цены оказались более гуманные- 159 рублей и целых 37 копеек. Гадкая зелёная звярушка ослабила хватку и нежно взглянула на меня… Вроде бы договорились. Но тут взбрыкнул хозяин. Да ёлы-палы. Везти шнурок из трёх проводов из-за бугра! Бред. Вот народ привычку взял, за каждой пуговицей, на алибабаевские рынки ходить. Да неужели несколько раз паяльником не тыкну… Пошло ВСЁ нафиг, а я — в Гугл.
Для начала, решил поиграться с » Окей гуглом». Чисто поржать. Поржал от души))) Затем, по старинке, кнопочками, по сайтам. К концу вечера, заветная распиновка была найдена. Да и выходной как раз. Из поисков, понял что подробной информации не найду, придётся мозговать самому. До кучи, восполнить пробел и сделать полноценный отчёт, для тех, кто захочет проделать подобное. Итак, поехали.
Из одиннадцати контактов разъёма, нам понадобится только три.
Далее, два варианта развития событий.
Первый, «Ивашкин», с лозунгом: «И так сойдёт!». Вставляем три провода в разъём, заливаем это дело термоклеем или просто клеем. Для надёжности, метр изоленты и готово. Ну кто всё это увидит, в желудке приборной панели.
Второй, более цивилизованный и эстетичный. Убираем ненужный хвост и впаиваем свой. Второй вариант- мой, по нему и работаем. Для начала, разберём ресивер. Нужный разъем, на плате, в самом низу.
Откручиваем два винта верхней крышки.
Затем, снимаем переднюю крышку. По одному винту с обеих сторон и четыре защёлки.
Далее, корпус механизма проигрывателя дисков. Тут понадобится отвёртка, с магнитным наконечником. Винты расположены глубоко. Их четыре. После того, как они откручены- весь корпус, аккуратно вверх. Никаких шлейфов нет. Шасси, соединяется с платой- разъёмом.
Ну вот и заветная плата. Штекер нужного «хвоста»- справа вверху. Плата снимается, вместе с задней панелью. Сначала откручиваем четыре винта.
Затем ещё два, с боков, ближе к задней стенке.
Всё. Можно снимать плату. Прозваниваем кабель и на колодке, находим нужные контакты.
Отсоединяем штекер хвоста и откладывает в сторону. В качестве нового кабеля, я взял USB провод. Использовать провод от наушников, нежелательно. Слишком тонкие проводки, прослужат недолго.
Припаиваем провода к колодке и фиксируем всё, с помощью термоклея.
Для защиты кабеля, на выходе из корпуса, используем старый уплотнитель. Необходимо надрезать его с одной стороны, вытащить старый провод и вставить новый.
Ну вот и всё. На другой конец кабеля припаиваем, либо Mini-Jack, либо, как в моём случае, разъём под него. Далее, сборка в обратном порядке и прощальный фотосет. Аппарат готов к установке.
А пока муж колдовал над проводами, жена, на кухне, создавала свои шедевры. Но у неё, на мой взгляд, получилось красивей)
Ничего не понимаю, в народно-христианских праздниках, но вчера, были Жаворонки, так что, всех с прошедшим! Весны, любви и хорошей музыки!
AUX к магнитоле Alpine CDA-117RI, через Ai-net) все это в мышку ☺️
Добрый день, драйв!)
Давно хотел aux в машину, но штатного разъема нет в магнитоле (магнитола alpine cda-117ri).
Начал продумывать ходы и изобретать велосипед.
По началу хотел купить просто модуль yatour, под свою магнитолу, но начитавшись отзывов, что могут не работать, большинство брака, сразу передумал, стал искать альтернативу.
В одном Тверском магазине, консультанты еще рассказали про yatour и сказали что лучше найти переходной штекер под свою магнитолу, подобия того, что и у yatour’а.
С другом обошли всю Тверь в поисках, но ничего не нашел, уже расстроился, думал что не судьба.
Но облазив просторы интернета, в течении 3 дней, нашел что существует данный провод.
На просторах драйва, в бортжурналах, начитался много, что можно переделать разъемы, что можно припаять к плате, «колхозить» особо не хотелось, поэтому решил брать провод!
И кстати, можно сказать P.S. на просторах драйва подробных действий, что и как, где какое гнездо, и что к чему, НЕТУ! Пусть хотя бы здесь будет, что-то подобное и кому нибудь пригодиться.
Первое — если магнитола старенькая, как у меня (имею в виду alpine), и не хотите ничего переделывать и паять, тогда вам нужно знать две вещи, одна из них, что в таких магнитолах помимо разъема подключения, антены и буфера есть дополнительные выходы
Именно к ним и нужно искать провода, либо к тому, либо к тому, я выбрал ai-net
Второе — есть оригинальные провода их кодики, если full speed, то KCE-236B, если ai-net, то KCA-121B (вроде).
Я искал ai-net aux, и купил на joom.

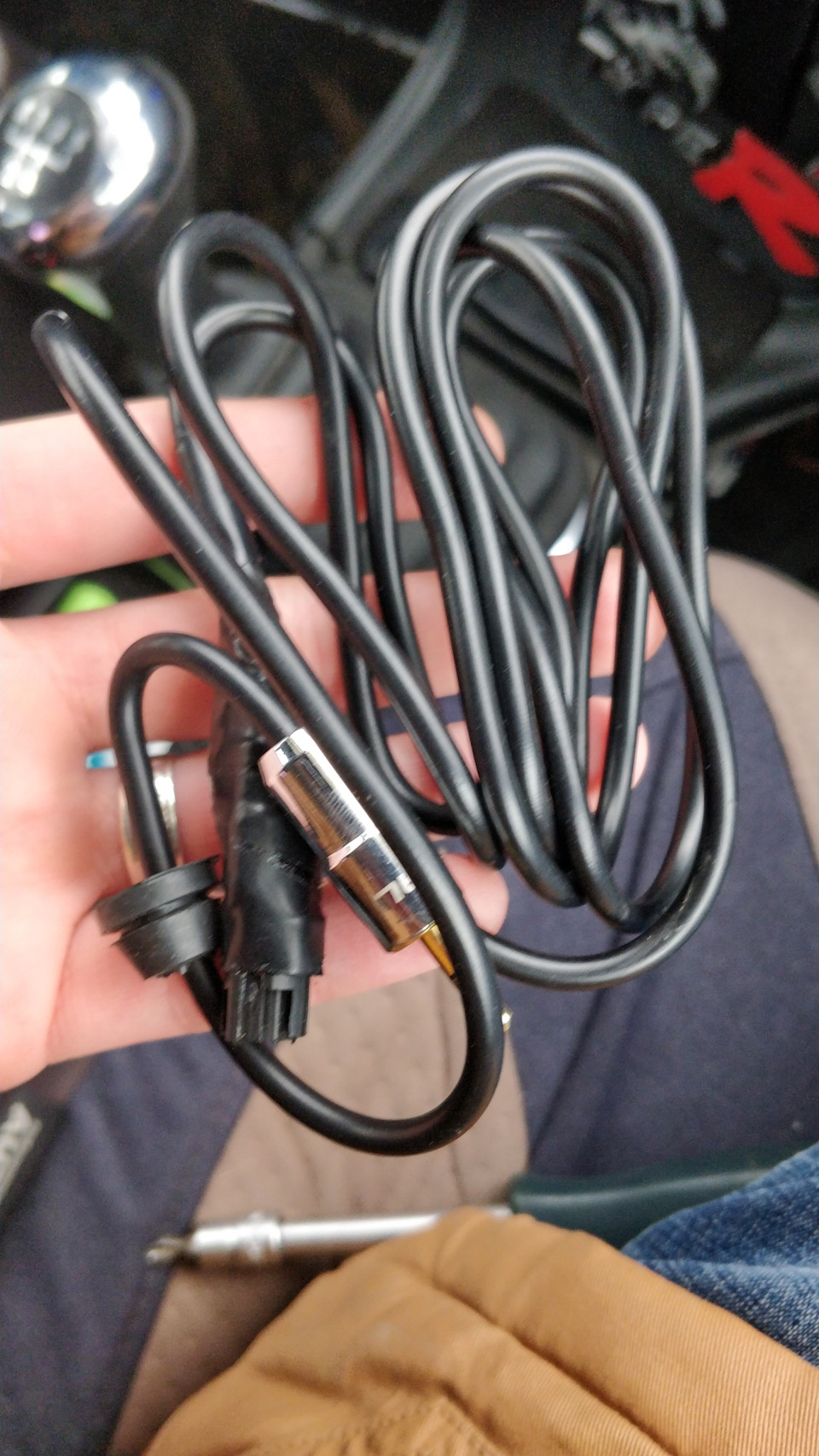

Как только получил провод на почте, сразу начал пробовать.
Имейте в виду, что провод встает только в одном положении, у меня получилось проводом в верх.
Как только подключил, ничего не заработало, расстроенный поехал на работу и строить догадки. Опять облазил интернет по десятому разу. Вечером вернулся в мышку и начал пробовать все заново, потому-что работать должно!

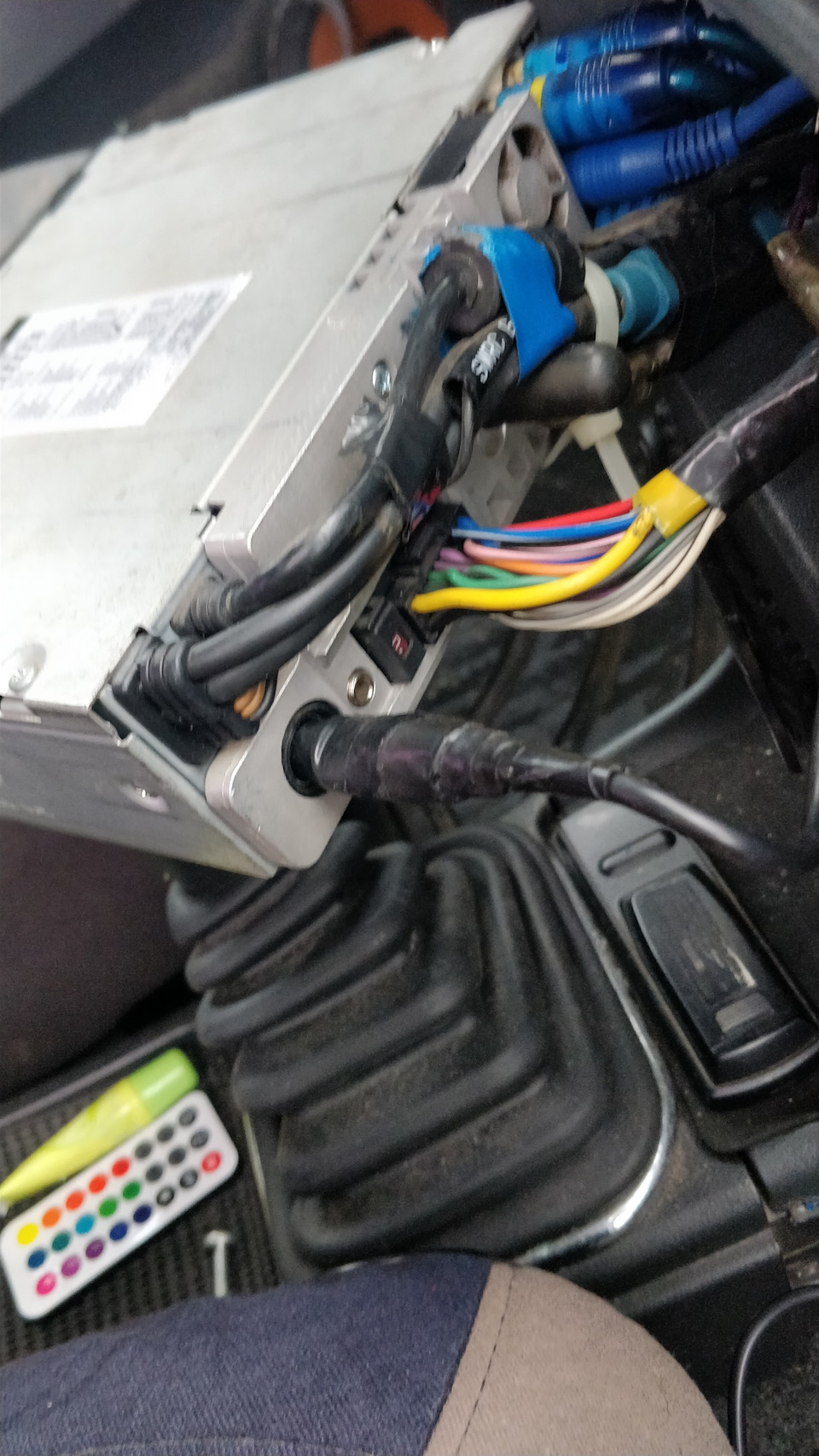

Вытащил магнитолу, подсоединил провод, включил функцию аукса в настройках магнитолы, (тоже кстати важный фактор, включать только функцию AUX-IN в режиме AUXILIARY) вставил штекер прямо до упора, и вот очередная проблема… Работает только правый фронт, но уже хорошо, что работает)
Стал разбираться в чем проблема, время уже было час ночи, я устал и замерз, в итоге, я просто разобрал корпус штекера и вставил, и все заработало, с чистым звуком, пришло счастье в мою мышку ☺️
На следующий день принес провод обратно на работу, потому-что без корпуса он оказался весь открытый, замотал изолентой и купил уплотнитель бочка омывателя, чтобы провод не перетерался об края пластика, когда достаешь)

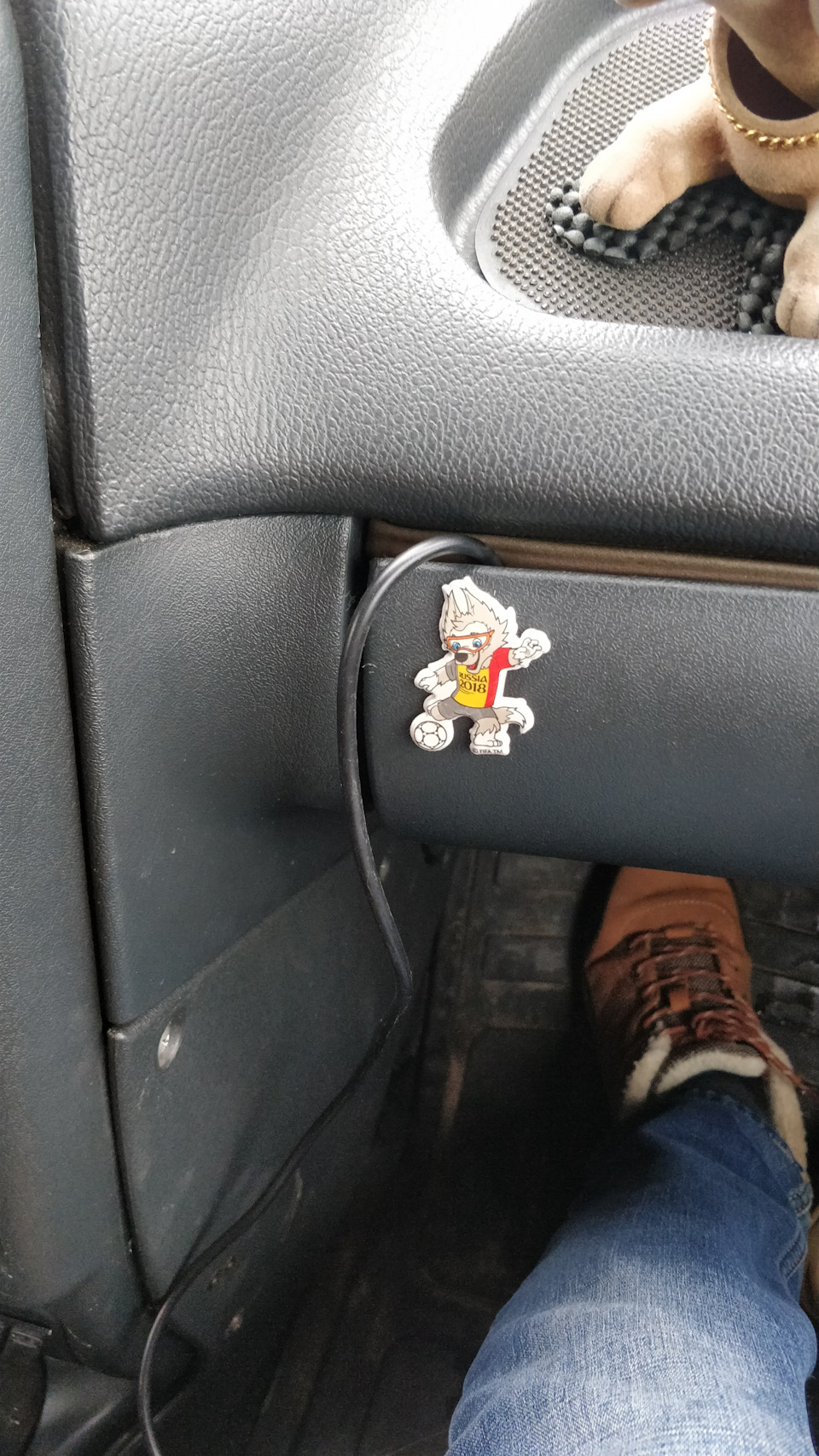

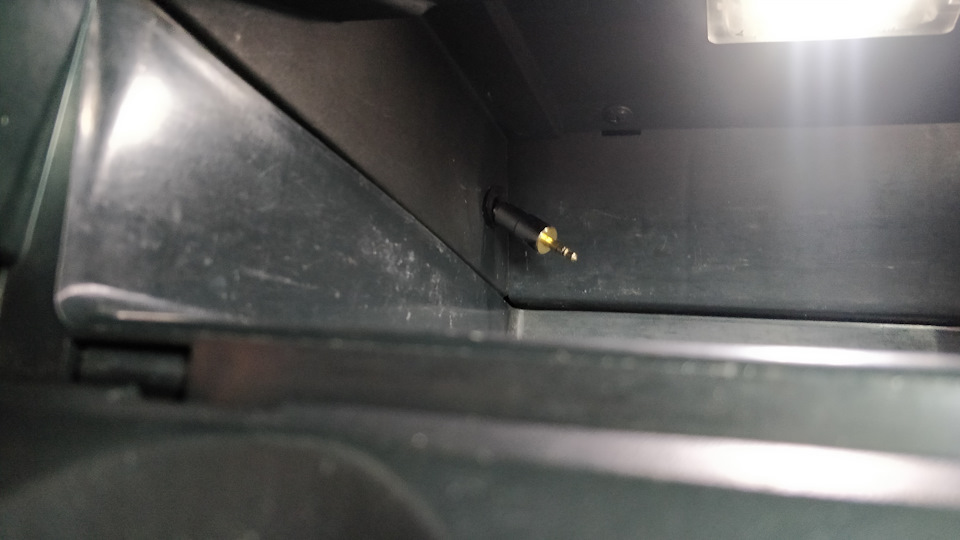

Все это вывел в бардачек
Результатом очень доволен, долго это хотел сделать и вот чудо) прогресс на лицо) будем теперь двигаться дальше) впереди еще много всего)
Вообщем всем спасибо за внимание) даже устал писать, если есть вопросы, задавайте)
Всем удачи, ни гвоздя, ни жезла)
Что такое AUX в автомагнитоле и как сделать (подключить) АУКС на кассетном или штатном CD-проигрывателе
Зная, что такое AUX в автомагнитоле, водители смогут расширить функциональные возможности системы. Обозначение располагается на проигрывателе или на приборной панели. Аббревиатура AUX — это такое обозначение разъема в магнитоле, что позволяет подключить другие источники звука.
Для чего нужен этот выход
Линейный выход Аукс в магнитоле необходим для подключения к проигрывателю смартфона, планшета или mp3 плеера. При этом звук будет передаваться через автомобильные динамики.
В некоторых автомобилях их объединили, и автовладелец может подключить телефон, отвечая на звонок. Для этого можно подключить микрофон в магнитолу через AUX. Поэтому на панели сверху разъема Аукс написано «AUX IN».
В работающем состоянии на выход подается сигнал с амплитудой в диапазоне 0,5-1 В.
Также действует усилитель, передающий звук на динамики.
Некоторые водители не знают, что означает вход в магнитоле с надписью AUX. В этом случае можно перепутать 2 одинаковых разъема. Ниже от выхода с приставкой «IN», есть штекер с надписью «OUT».
AUX OUT — разъем, предназначенный для выхода звука. Поэтому в него вставляют провод для вывода музыки. Для этого подойдут динамики. Незнающие автомобилисты сталкиваются с проблемами вывода звука в магнитоле и не догадываются, что такое Аукс. Поэтому при возникновении проблем с громкостью или неработающим проигрывателем меняют его, однако дело может заключаться в неправильности подключения устройства.
Как пользоваться
При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.
Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.
Как включить AUX
Если AUX в автомагнитолу был встроен изначально, то в системе потребуется его разблокировать. Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы. В меню следует прокрутить правой ручкой управления, чтобы переключить Аукс. На дисплее автомагнитолы может отображаться AUX ON/OFF, что означает, включен или выключен вход.
После того как на дисплее магнитолы будет написано, что Аукс включен, то следует нажать на кнопку MENU. Это поможет выйти из системы и сохранить настройку. Затем можно производить подключение AUX-провода к магнитоле.
Блютуз адаптер
Адаптер, подключаемый через AUX в проигрыватель в авто стоит в пределах 500 руб. К незначительным недостаткам относят то, что устройство требуется подзаряжать.
Кабель
Кроме адаптера есть специальный AUX-кабель для автомагнитолы, который продается в магазине техники для машин. Его можно найти в разделе аксессуаров. Иногда переходник уже имеется в заводской комплектации.
При этом разъем должен быть с одной стороны, как для наушников jack 3,5 мм, а с другой — предназначен для смартфона или иного внешнего девайса с музыкой. Чтобы подсоединить к магнитоле кабель, потребуется подключить Аукс в меню, а затем следует не перепутать 2 выхода и вставить штекер в Аукс с надписью «IN».
Как сделать AUX
Если на проигрывателе в машине нет линейного входа, то полезно знать, как вывести музыку с девайсов. Для этого потребуется сделать штекер в магнитоле своими руками. Владельцы авто начинают думать, как сделать AUX-вход, если его нет, и начинают закупать необходимые инструменты. Для начала потребуется приобрести провод и штекер. Их необязательно покупать в магазине, т.к. разъем можно снять со старых наушников. Чтобы после подключения не было проблем, провод нужно взять без повреждений.
Разъем jack в наушниках делится на 3 части. При этом самый большой цветной проводок у основания относится к общему звуку. Чтобы припаять части потребуется использовать паяльник. Дополнительно необходимо взять припой и мультиметр.
На магнитоле CD
Проигрыватель для дисков оснащен AUX-входом. Некоторые производители не выводят его на приборную панель и не знают, как слушать музыку с МП3 плеера. Поэтому владелец авто должен сделать это самостоятельно. Чтобы впаять Аукс в проигрыватель, потребуется запастись такими инструментами и расходными материалами, как:
Чтобы сделать AUX в магнитоле, потребуется снять декоративные пластины — для этого можно воспользоваться ножом и аккуратно поддеть их. После берут среднюю крестовую отвертку и выкручивают 2 самореза, держащие решетку. Когда это выполнено, сетка отойдет, и ее легко можно снять. Процедура помогает открыть доступ к магнитоле с приводом CD; сделать AUX-вход можно при помощи штатных ключей. Это необходимо для извлечения проигрывателя из ниши.
После изъятия автомагнитолы следует изучить заднюю стенку корпуса и найти разъем белого цвета.
Вместо этого выхода будет располагаться Аукс-вход. После нахождения разъема в него следует подключить USB-провод и перемычку от HDD-накопителя. Затем необходимо замкнуть контакты. Чтобы поставить перемычку правильно, потребуется разделить верхнюю часть на четные контакты, а нижнюю — на нечетные. Для создания Аукс-входа следует перемкнуть 11 и 13 нижние контакты, если считать с левой стороны.
Затем к входу подсоединяются USB-провод, состоящий из следующих элементов:
Для правого канала используется 5 контакт, а для левого — 3. Оба провода соединяют с двухжильным кабелем и изолируют соединение изолентой. Кабель и перемычка вставляются в разъем проигрывателя в авто. Процедура создания закончена, а AUX выводят не из магнитолы, а в пепельницу. Провод с USB-разъемом можно подсоединять к плееру или другим устройствам. Самостоятельное впаивание разъема делает возможным использовать не только юсб-кабель, вместо него можно применять другие переходники для подключения внешних устройств.
На штатной магнитоле
Впайка AUX-адаптера для штатной магнитолы — непростой процесс. При этом проигрыватель снимают из-за того, что не всегда имеется вход на панели. Кроме основных инструментов, чтобы сделать разъем, потребуется подготовить 3 изолированных кабеля. Сечение каждого из них должно быть по 0,5 см, а длина- по 30 см. Дополнительно понадобится термоусадка.
Чтобы вывести Аукс на штатной магнитол, нужно снять декоративные планки при помощи ножа. Похожую процедуру делают с панелью возле рычага для переключения передач. Затем ее снимают вручную, после чего открывается доступ к 2 саморезам. Для этого используют крестовую отвертку. Установка AUX в штатные магнитолы проводится со снятием устройства из ниши.
Чтобы ничего не повредить, при изъятии проигрывателя требуется отключить сзади все провода.
Затем необходимо взять крестовую отвертку и выкрутить все болты, которые держат крышку автомагнитолы. Теперь устройство можно изъять из корпуса. Чтобы установить AUX в штатную магнитолу, необходимо на плате найти 3 следующие точки:
К обозначенным точкам-контактам необходимо припаять 3 провода. После этого все кабели собирают и используют термоусадку, чтобы конструкция была безопасной. Процедура впаивания АУХ проведена, и остается собрать проигрыватель.
Все детали устанавливаются в обратной последовательности. Полученный трехжильный провод подводят к штатной магнитоле и выводят в бардачок или салон автомобиля, после чего остается только подключить jack 3,5 мм. Для этого используют паяльник. После окончания процедуры можно подсоединять другие устройства для прослушивания музыки на динамиках авто.
На кассетном проигрывателе
Если в автомобиле устаревший проигрыватель, а владельцу хочется подключить AUX-вход для прослушивания музыки с внешнего устройства, то потребуется сделать гнездо своими руками. Набор инструментов не отличается от других способов установки. Процесс начинается с выкручивания болтов, удерживающих проигрыватель в нише. Затем проигрыватель извлекают и откручивают саморезы с крышки автомагнитолы. После этого становится доступным лентопротяжный механизм кассетного магнитофона.
Устройство крепится на специальные защелки металлической отделки. Подключение AUX-входа в старую магнитолу делается как с извлечением механизма, так с оставлением конструкции на месте. Это зависит, будет ли устройство мешать добираться до регулятора громкости. Затем из проигрывателя извлекают трехконтактный регулятор звука. К нему требуется припаять 3 провода:
Чтобы изолировать эти места, необходимо поместить провода в термоусадку. Затем магнитофон собирают и устанавливают в нишу. Теперь следует присоединить AUX в кассетную магнитолу и вывести в бардачок. Для этого припаивается разъем 3,5 мм. В кассетной магнитоле после этого нельзя будет вставлять для прослушивания кассеты, т.к. оно будет использовано для провода входа AUX.
Проблемы, и как их решить
После впаивания или на штатной магнитоле у владельцев авто возникают проблемы с передачей звука.
При этом отмечают, что громкость тихая, или проигрыватель совсем не работает.
Играет тихо
Если звук через Аукс в устройство поступает слабо, то это может быть связано с повреждением провода. Чтобы устранить проблему, необходимо проверить кабель подключения. Для этого используют мультиметр.
Если прибор не показывает проблем, то стоит увеличить громкость на подключенном устройстве.
Не работает
Владельцы авто отмечают, что проигрыватель не издает звука. Если не работает AUX, то это может быть связано с тем, что в магнитоле выключен разъем. Иначе провод был бы подключен к Аукс OUT.
Чтобы решить эти проблемы, следует зайти в меню устройства и проверить, разблокирован вход или нет. Иногда проблема возникает в гнезде — для этого потребуется извлечь магнитолу и проверить соединение контактов.
