Command Rate 1T или 2T — что лучше?
Автор: Юрий Белоусов · 26.09.2019
В настройках BIOS можно встретить такую опцию, как Command Rate (в некоторых модификациях BIOS — DRAM Command rate). Особенно на нее стоит обратить внимание пользователям, желающим ускорить работу своего ПК. В этой статье рассмотрим, что такое Command rate, а также какое значение для параметра Command Rate лучше — 1T или 2T.
Command Rate (CR) – что это такое и на что влияет
Command Rate (CR) – что это такое и на что влияет данный параметр?
Прежде всего нужно понять принцип работы. Операционная система взаимодействует с оперативной памятью не напрямую, а — через контроллер памяти – микросхему управляющую памятью. Она является посредником между ОЗУ и ОС. Все данные проходят через нее. Операционная система при передаче данных контроллеру использует не физический, а виртуальный адрес, который необходимо преобразовать в физический. Данная операция потребляет некоторое количество ресурсов и занимает определенное время. А опция Command Rate в BIOS позволяет задать интервал задержки – 1 или 2 такта (1T или 2T) для выполнения конвертации адресов (в UEFI значения Command Rate могут быть 1N, 2N, 3N).
Command Rate 1T или 2T – какое значение лучше выбрать?
Command Rate 1T или 2T – какое же значение лучше выбрать для достижения максимальной производительности?
Зная за что отвечает данный параметр, логическим решением будет установка значения – 1T, ведь чем меньше задержка, тем больше операций будет выполнено за единицу времени. Максимальная производительность ОЗУ и компьютера в целом будет именно при таком значении.
Но не все модули оперативной памяти и контроллеры памяти способны работать с минимальным значением задержки в 1 такт. В случае, если устройства не будут справляться со своей задачей по передаче данных с заданным интервалом, то данные могут быть потеряны, что в свою очередь приведет к нестабильной работе компьютера: могут возникнуть лаги и различного рода ошибки в операционной системе.
Для того, чтобы не ошибиться и выбрать верное значение, нужно изучить техническую документацию материнской платы и модулей памяти, где стоит обратить внимание на наличие возможности работать с задержкой в 1 такт.
Конечно же, выяснить оптимальное значение можно и опытным путем. Достаточно просто поменять параметр Command Rate на 1T и проверить работоспособность системы. Если все работает и ошибок нет – то оставить данное значение. Если вдруг появятся ошибки или неисправности – установить интервал в 2 такта.
Также можно доверить компьютеру самостоятельно выбрать нужный интервал, задав параметру DRAM Command Rate значение «Auto», если таковое имеется, в результате чего значение будет взято из информации, запрограммированной в микросхему SPD.
Показатель эффективности данной настройки можно проверить с помощью программ анализаторов – Everest, CPU-Z и прочих.
Не нашли ответ? Тогда воспользуйтесь формой поиска:

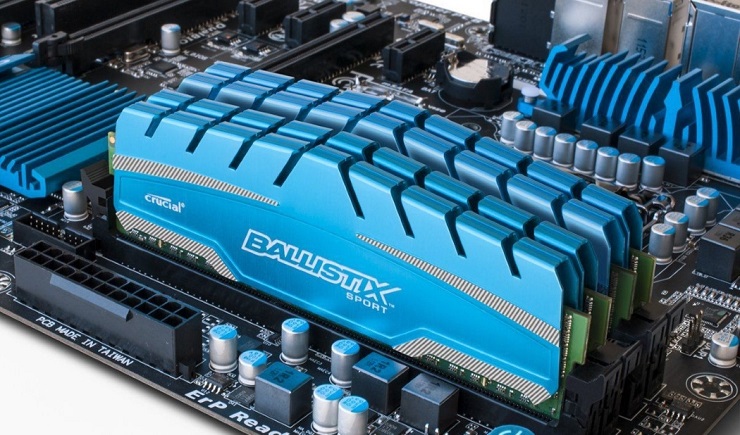

Оперативная память: принципы устройства и работы
Одной из первых моих статей на этом сайте был гайд по выбору ОЗУ (почитать его можно тут). Он в основном практический: что выбрать, что можно ставить и что нельзя, ну и различные полезности. Однако он не затронул, пожалуй, самую интересную часть — а как память вообще работает, и как ее тонко настроить (и разогнать). Если посмотреть, то по количеству параметров ОЗУ является чуть ли не самым сложным элементом ПК: посудите сами, для процессора вы в лучшем случае можете менять частоту тактового генератора (FSB, да и к тому же она уже лет 15 как 100 МГц и редко кто ее трогает), множитель (его как раз и меняют) и напряжение (ибо для работы на более высоких или низких частотах всегда можно подкорректировать напряжение для стабильности работы и, в некоторых случаях, меньшего энергопотребления), ну и количество рабочих ядер (хотя мало кто будет их трогать — разве что многопоточность отключают, ибо в некоторых задачах она может дать отрицательный прирост). Все остальные параметры уже индивидуальны и есть не у всех процессоров, так что зачастую их и не трогают. Что касается видеокарт, то тут параметров еще меньше — всего-то частоты GPU, памяти и напряжение GPU. Но если мы посмотрим на ОЗУ, то увидим море важных параметров: задержки, частоты, транзакции в секунду и т.д. — давайте разберемся, что это и как связано с производительностью и стабильностью работы памяти.
Технические характеристики памяти
Для начала нужно понять, что означают те или иные циферки и буковки в спецификациях памяти. Посмотреть их можно или на самой памяти, или на ее коробке, или в специальных программах типа AIDA64. Я разберу на примере своей памяти, но у вас будут схожие данные. Итак, вот скриншот из AIDA64:
Что мы видим про память? То, что она Dual Channel DDR4-3200 SDRAM (16-18-18-36-CR2). Если погуглить маркировку самих чипов, то можно узнать еще немного информации — PC4-17000 1.2 В. Пойдем по порядку. Что означает Dual Channel (у вас может быть и Single, и Triple, и Quad — хотя если у вас последнее, то вы, скорее всего, знаете, что это)? Это означает, что память работает в двухканальном режиме (или одноканальном, или в трехканальном, четырехканальном и т.д.). Если у вас стоит одна планка памяти, то она будет работать в одноканальном режиме — то есть характеристики чтения и записи будут приблизительно такими же, которые указаны на ней (на деле все зависит от контроллера памяти, и на практике значения могут быть на 10-15% ниже). Если у вас стоит две и больше планок с одинаковыми характеристиками, то они могут работать вместе: в таком случае объем увеличивается пропорционально числу модулей, и скорость также растет почти линейно. Поэтому если у вас одноканальная память и интегрированная графика, которая использует ОЗУ как видеопамять, и если вы на ПК занимаетесь чем-то серьезнее просмотра фильмов и сидения в интернете — в первую очередь нужно купить еще одну планку ОЗУ и сделать двухканальный режим (как это делается — написано в практической статье), ибо вы тем самым фактически удваиваете производительность ОЗУ (ну а двухканальные контроллеры памяти имеют 90% современных процессоров).
Идем дальше — сочетание букв DDR SDRAM (Double Data Rate Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом и удвоенной скоростью передачи данных). Здесь нам интересна только концовка — «и удвоенной скоростью передачи данных». Смысл тут в том, что в старом типе памяти SDRAM данные считывались только при переходе из стостояния «0» в состояние «1» (по фронту сигнала). В DDR же решили считывать данные и при переходе из состояния «1» в состояние «0» (по спаду сигнала), то есть реальная частота памяти удвоилась. Однако с аппаратной точки зрения частота памяти остается той же, поэтому, например, в том же CPU-Z частота памяти будет вдвое ниже, чем в диспетчере задач:
Как я уже объяснил выше — пугаться этого не стоит, это особенность DDR.
Далее — что означает четверка в DDR4? В общем-то только одно — что это 4ое поколение памяти DDR. Отличия между всеми типами можно посмотреть на Вики, не вижу особого смысла это переписывать, но скажу, что основной прирост идет за счет роста частоты памяти.
Теперь посмотрим всю конструкцию — DDR4-3200. Очень многие после 3200 подписывают МГц — в общем-то, это не совсем правильно. На самом деле тут имеется ввиду МТ/с, или мегатранзакции в секунду. Что это за величина? Это величина, которая показывает, сколько операций в секунду может совершаться с памятью. С учетом того, что ширина шины DDR4 составляет 64 бита (или 8 байт), можно получить ее скорость в МБ/с — для этого нужно 3200 МТ/с * 8 Б = 25600 МБ/с. И тут следует сказать, что эта цифра зачастую уже пишется на самой памяти — в моем случае это PC4-17000. Вы скажете — 17000 не равно 25600. Все верно, в моем случае память разогнана, если взять ее реальную скорость в 2133 МТ/с то мы как раз получим 17000 МБ/с. Ну а PC4 в данном случае — эквивалент DDR4. То есть, как вы видите, DDR4-2133 и PC4-17000 — эквивалентные записи, поэтому для понимания того, какая у вас память, достаточно знать только одну из них.
Теперь идет конструкция 16-18-18-36-CR2. Для объяснения этих цифр нужно посмотреть, что же из себя представляет современная DDR-память. По сути она — набор ячеек, хранящих информацию. Каждая ячейка имеет внутри себя транзисторы и конденсаторы, и располагается она в двумерном массиве вместе с другими ячейками. Ну а принцип действия прост: конденсаторы заряжаются при записи в ячейку единичного бита и разряжаются при записи нулевого бита. Отсюда, кстати, возникает проблема — дабы избежать разрядки конденсаторов и потери информации, их нужно постоянно заряжать — именно поэтому при отключении питания ПК вся информация из ОЗУ стирается.
Основная проблема при работе с ОЗУ — это задержки (latency) при доступе к ячейкам памяти. Логично, что чем меньше задержка — тем быстрее будет идти чтение/запись — тем меньше будет простаивать процессор в ожидании ответа от ОЗУ — тем быстрее будет быстродействие. Посмотрим, какие бывают задержки и за что они отвечают.
Разумеется, каждая ячейка имеет свой «адрес»: грубо говоря, это ее номер в строке и столбце таких же ячеек в двухмерном массиве. В свою очередь, некоторое количество ячеек объединяется вместе для более быстрого доступа к ним — такая группа называется банком. Теперь посмотрим, что происходит, когда контроллер памяти хочет что-то записать в определенную ячейку. Для начала он обращается в банку с адресом строки — этот сигнал называется RAS (Row Address Strobe). Соответственно, время обращения (задержка) называется RAS Latency — но этот параметр малоинформативен и очень редко пишется. Зато важен параметр RAS to CAS Delay — это процесс поиска нужной строки в банке памяти. Вот этот параметр уже нужен, и его задержка пишется второй — то есть в моем случае он составляет 18 тактов (один такт — это одна отправка данных по шине памяти). Великолепно, всего за 18 тактов мы нашли нужную строку. Но ведь нужен еще и столбец — за него отвечает еще один сигнал, CAS, и его задержка пишется первой — в моем случае это 16 тактов. Казалось бы — все, мы получили точное расположение нашей ячейки, зачем еще две цифры?
Не все так просто — зачастую бывает, что контроллеру нужно обратиться к другой ячейке этой же строки. Но для этого он должен сначала закрыть предыдущую сессию запроса (нельзя одновременно обращаться к различным ячейкам одной строки) — а на это опять же уходит время, и эта задержка называется RAS Precharge — она указывает на время закрытия и повторной активации строки. Ее пишут третьей, в моем случае это опять же 18 тактов. Последний параметр — Cycle Time — отвечает за время, необходимое для полного открытия и закрытия всего банка, иными словами — это быстродействие всей памяти. Он пишется четвертым, и у меня он 36 тактов.
Остался последний параметр — CR (Command Rate), он может быть 1 или 2. Отвечает этот параметр за время, которое должно пройти между активацией памяти и ее способности к работе — это 1 или 2 такта. Разумеется, 1 такт лучше, но тут уж как повезет с памятью.
Разумеется, такой параметр как такт не очень нагляден — интереснее узнать результат в наносекундах. Для этого узнаем, сколько времени занимает один такт — это 1 / 1200 МГц = 0.83 нс (берем, разумеется, реальную частоту памяти). Cycle Time у памяти 36 тактов, то есть задержка получается 0.83 нс * 36 = 30 нс. Тогда почему AIDA64 показывает результат около 48 нс? Все просто — сам процессор хоть и небольшой, но из-за крайне малых промежутков времени (миллиардные доли секунды) приходится учитывать время на проход сигнала внутри него, что и добавляет дополнительные 18 нс.
Вот в общем-то и все, теперь Dual Channel DDR4-3200 SDRAM (16-18-18-36-CR2) для вас не просто куча символов, а вполне осмысленный набор параметров, который позволяет достаточно точно понять, что за ОЗУ перед вами.
У внимательного читателя мог возникнуть вопрос — а что же важнее, более высокая частота памяти или более низкие тайминги (задержки)? Ведь, с одной стороны, чем выше частота — тем быстрее производительность памяти и системы в целом. С другой стороны, чем ниже тайминги — тем быстрее будет происходить обращение к памяти и меньше будет простаивать CPU, то есть — тем быстрее будет работать ПК. С учетом того, что чем выше частота — тем выше тайминги, тут нужно соблюсти баланс. Увы — у каждого он свой, так что разгон памяти — достаточно кропотливое занятие по выставлению различных таймингов, напряжений и частот, и тесты скорости работы ОЗУ в системе. Разумеется, далеко не все хотят заниматься перебором, поэтому в продаже есть память с поддержкой профилей DOCP и XMP. Это — уже зашитые в память профили авторазгона, где прописаны напряжения, частоты и тайминги, на которых память гарантированно заработает — вам лишь нужно выбрать нужный профиль в UEFI. Плюсы такого метода очевидны — вы получаете разгон в один клик. Минусы тоже — во-первых, такая память стоит дороже, причем чем выше гарантированная частота — чем больше цена. Во-вторых, профили не идеальны, и зачастую можно выжать еще 5-10% производительности, но опять же — ковыряясь в таймингах.
Ну и самый последний ожидаемый вопрос — а стоит ли вообще разгонять ОЗУ? Все зависит от ваших задач и процессоров: к примеру, в 6 и 8-ядерных AMD Ryzen частота шины, связывающей два процессорных кристалла, напрямую зависит от частоты ОЗУ, так что там ее разгон как говорится «маст хэв». В играх особого прироста производительности от разгона памяти стоит ждать лишь в топовых системах, и то это будет разница между 110 и 120 fps — с одной стороны, приятный бонус, с другой — разница-то все равно не заметна на глаз. Ну а лучше всего заметен разгон в задачах, тесно связанных с ОЗУ — к примеру, архивацией, где у процессоров зачастую не хватает кэша, и они вынуждены часто обращаться к памяти.
Про ранги и виртуализацию в RAM
В продолжение рубрики «конспект админа» хотелось бы разобраться в нюансах технологий ОЗУ современного железа: в регистровой памяти, рангах, банках памяти и прочем. Подробнее коснемся надежности хранения данных в памяти и тех технологий, которые несчетное число раз на дню избавляют администраторов от печалей BSOD.
Старые песни про новые типы
Сегодня на рынке представлены, в основном, модули с памятью DDR SDRAM: DDR2, DDR3, DDR4. Разные поколения отличаются между собой рядом характеристик – в целом, каждое следующее поколение «быстрее, выше, сильнее», а для любознательных вот табличка:
Для подбора правильной памяти больший интерес представляют сами модули:
RDIMM — регистровая (буферизованная) память. Удобна для установки большого объема оперативной памяти по сравнению с небуферизованными модулями. Из минусов – более низкая производительность;
UDIMM (unregistered DRAM) — нерегистровая или небуферизованная память — это оперативная память, которая не содержит никаких буферов или регистров;
LRDIMM — эти модули обеспечивают более высокие скорости при большей емкости по сравнению с двухранговыми или четырехранговыми модулями RDIMM, за счёт использования дополнительных микросхем буфера памяти;
HDIMM (HyperCloud DIMM, HCDIMM) — модули с виртуальными рангами, которые имеют большую плотность и обеспечивают более высокую скорость работы. Например, 4 физических ранга в таких модулях могут быть представлены для контроллера как 2 виртуальных;
Попытка одновременно использовать эти типы может вызвать самые разные печальные последствия, вплоть до порчи материнской платы или самой памяти. Но возможно использование одного типа модулей с разными характеристиками, так как они обратно совместимы по тактовой частоте. Правда, итоговая частота работы подсистемы памяти будет ограничена возможностями самого медленного модуля или контроллера памяти.
Для всех типов памяти SDRAM есть общий набор базовых характеристик, влияющий на объем и производительность:
частота и режим работы;
Конечно, отличий на самом деле больше, но для сборки правильно работающей системы можно ограничиться этими.
Частота и режим работы
Понятно, что чем выше частота — тем выше общая производительность памяти. Но память все равно не будет работать быстрее, чем ей позволяет контроллер на материнской плате. Кроме того, все современные модули умеют работать в в многоканальном режиме, который увеличивает общую производительность до четырех раз.
Режимы работы можно условно разделить на четыре группы:
Single Mode — одноканальный или ассиметричный. Включается, когда в системе установлен только один модуль памяти или все модули отличаются друг от друга. Фактически, означает отсутствие многоканального доступа;
Dual Mode — двухканальный или симметричный. Слоты памяти группируются по каналам, в каждом из которых устанавливается одинаковый объем памяти. Это позволяет увеличить скорость работы на 5-10 % в играх, и до 70 % в тяжелых графических приложениях. Модули памяти необходимо устанавливать парами на разные каналы. Производители материнских плат обычно выделяют парные слоты одним цветом;
Triple Mode — трехканальный режим работы. Модули устанавливаются группами по три штуки — на каждый из трех каналов. Аналогично работают и последующие режимы: четырехканальные (quad-channel), восьмиканальные (8-channel memory) и т.п.
Для максимального быстродействия лучше устанавливать одинаковые модули с максимально возможной для системы частотой. При этом используйте установку парами или группами — в зависимости от доступного многоканального режима работы.
Ранги для памяти
Ранг (rank) — область памяти из нескольких чипов памяти в 64 бита (72 бита при наличии ECC, о чем поговорим позже). В зависимости от конструкции модуль может содержать один, два или четыре ранга.
Узнать этот параметр можно из маркировки на модуле памяти. Например уKingston число рангов легко вычислить по одной из трех букв в середине маркировки: S (Single — одногоранговая), D (Dual — двухранговая), Q (Quad — четырехранговая).
Пример полной расшифровки маркировки на модулях Kingston:
Серверные материнские платы ограничены суммарным числом рангов памяти, с которыми могут работать. Например, если максимально может быть установлено восемь рангов при уже установленных четырех двухранговых модулях, то в свободные слоты память добавить не получится.
Перед покупкой модулей есть смысл уточнить, какие типы памяти поддерживает процессор сервера. Например, Xeon E5/E5 v2 поддерживают одно-, двух- и четырехранговые регистровые модули DIMM (RDIMM), LRDIMM и не буферизированные ECC DIMM (ECC UDIMM) DDR3. А процессоры Xeon E5 v3 поддерживают одно- и двухранговые регистровые модули DIMM, а также LRDIMM DDR4.
Немного про скучные аббревиатуры таймингов

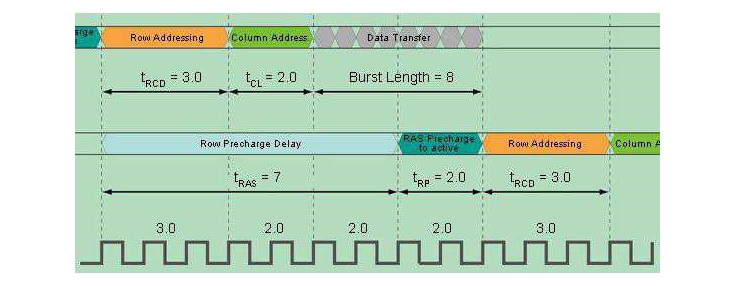

Тайминги или латентность памяти (CAS Latency, CL) — величина задержки в тактах от поступления команды до ее исполнения. Числа таймингов указывают параметры следующих операций:
CL (CAS Latency) – время, которое проходит между запросом процессора некоторых данных из памяти и моментом выдачи этих данных памятью;
tRCD (задержка от RAS до CAS) – время, которое должно пройти с момента обращения к строке матрицы (RAS) до обращения к столбцу матрицы (CAS) с нужными данными;
tRP (RAS Precharge) – интервал от закрытия доступа к одной строке матрицы, и до начала доступа к другой;
tRAS – пауза для возврата памяти в состояние ожидания следующего запроса;
Разумеется, чем меньше тайминги – тем лучше для скорости. Но за низкую латентность придется заплатить тактовой частотой: чем ниже тайминги, тем меньше допустимая для памяти тактовая частота. Поэтому правильным выбором будет «золотая середина».
Существуют и специальные более дорогие модули с пометкой «Low Latency», которые могут работать на более высокой частоте при низких таймингах. При расширении памяти желательно подбирать модули с таймингами, аналогичными уже установленным.
RAID для оперативной памяти
Ошибки при хранении данных в оперативной памяти неизбежны. Они классифицируются как аппаратные отказы и нерегулярные ошибки (сбои). Память с контролем четности способна обнаружить ошибку, но не способна ее исправить.
Для коррекции нерегулярных ошибок применяется ECC-память, которая содержит дополнительную микросхему для обнаружения и исправления ошибок в отдельных битах.
Метод коррекции ошибок работает следующим образом:
При записи 64 бит данных в ячейку памяти происходит подсчет контрольной суммы, составляющей 8 бит.
Когда процессор считывает данные, то выполняется расчет контрольной суммы полученных данных и сравнение с исходным значением. Если суммы не совпадают – это ошибка.
Технология Advanced ECC способна исправлять многобитовые ошибки в одной микросхеме, и с ней возможно восстановление данных даже при отказе всего модуля DRAM.
Исправление ошибок нужно отдельно включить в BIOS
Большинство серверных модулей памяти являются регистровыми (буферизованными) – они содержат регистры контроля передачи данных.
Регистры также позволяют устанавливать большие объемы памяти, но из-за них образуются дополнительные задержки в работе. Дело в том, что каждое чтение и запись буферизуются в регистре на один такт, прежде чем попадут с шины памяти в чип DRAM, поэтому регистровая память оказывается медленнее не регистровой на один такт.
Все регистровые модули и память с полной буферизацией также поддерживают ECC, а вот обратное не всегда справедливо. Из соображений надежности для сервера лучше использовать регистровую память.
Многопроцессорные системы и память
Для правильной и быстрой работы нескольких процессоров, нужно каждому из них выделить свой банк памяти для доступа «напрямую». Об организации этих банков в конкретном сервере лучше почитать в документации, но общее правило такое: память распределяем между банками поровну и в каждый ставим модули одного типа.
Если пришлось поставить в сервер модули с меньшей частотой, чем требуется материнской плате – нужно включить в BIOS дополнительные циклы ожидания при работе процессора с памятью.
Для автоматического учета всех правил и рекомендаций по установке модулей можно использовать специальные утилиты от вендора. Например, у HP есть Online DDR4 (DDR3) Memory Configuration Tool.
Итого
Вместо пространственного заключения приведу общие рекомендации по выбору памяти:
Для многопроцессорных серверов HP рекомендуется использовать только регистровую память c функцией коррекции ошибок (ECC RDIMM), а для однопроцессорных — небуферизированную с ECC (UDIMM). Планки UDIMM для серверов HP лучше выбирать от этого же производителя, чтобы избежать самопроизвольных перезагрузок.
В случае с RDIMM лучше выбирать одно- и двухранговые модули (1rx4, 2rx4). Для оптимальной производительности используйте двухранговые модули памяти в конфигурациях 1 или 2 DIMM на канал. Создание конфигурации из 3 DIMM с установкой модулей в третий банк памяти значительно снижает производительность.
Список короткий, но здесь все самое необходимое и наименее очевидное. Конечно же, старый как мир принцип RTFM никто не отменял.
Оптимальное значение для опции Command rate
Те, кто увлекаются оптимизацией работы компьютера по средствам настройки BIOS наверняка слышали о такой опции как Command rate. В некоторых модификациях BIOS она может называться DRAM Command rate. Из возможных значений, которые она может принимать значатся 1 (1T), 2 (2T) и Auto.
Довольно популярным вопросом является установка оптимального значения для Command rate. И чтобы ответить на него нужно разобраться в природе данного параметра.
За что отвечает DRAM Command rate?
Дело в том, что операционная система компьютера работает с оперативной памятью не напрямую. Чтение и запись данных ОЗУ осуществляется через контроллер памяти. Так как операционная система передает контролеру памяти не физический адрес, а виртуальный, последнему требуется время для преобразования виртуального адреса в физический. Так вот опция Command rate определяет интервал задержки в 1 (1T) или 2 (2T) такта для проведения контроллером этой конвертации.
Что лучше 1T или 2T?
Размышляя логически, можно прийти к выводу, что чем меньше задержка (время ожидания), тем больший объем данных можно обработать за одну и ту же единицу времени. То есть значение в 1T (такт) является наиболее оптимальным с точки зрения скорости работы памяти и компьютера в целом. Но вся загвоздка в том, что далеко не каждый модуль ОЗУ и контроллер памяти может работать стабильно с таким малым временем ожидания, как 1 такт. Возможны ошибки и потеря данных. Как следствие – нестабильная работа ПК, синие экраны смерти и так далее.
Для того, чтобы правильно принять решение об установке значения опции Command rate в BIOS, нужно изучить технические характеристики материнской платы и модулей памяти, установленные в каждом конкретном случае, на предмет поддержки работы в режиме задержки 1 такт.
На свой страх и риск можно попробовать установить значение 1T и посмотреть как будет работать компьютер. При появлении ошибок и сбоев DRAM Command rate нужно будет вернуть к значению 2T.
При значении в 2 такта память будет работать медленнее, стабильнее и с минимальным риском возникновения ошибок.
Также возможным значением для данной опции может быть AUTO. В этом случае BIOS сам установит оптимальное значение, сходя из параметров модуля памяти.
Значение AUTO позволяет компьютеру автоматически подобрать время задержки
