DAB Radio на китайской магнитоле

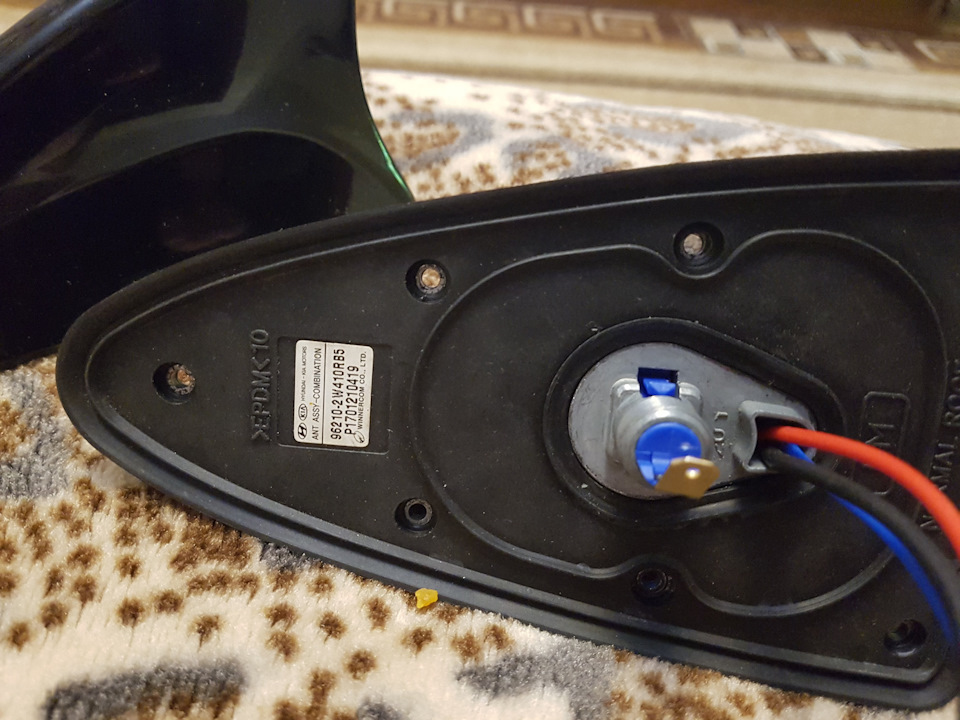

Всем привет. Все началось с того, что решил поменять свою штьіревую антенну на плавник. На Али заказьівать не стал, решил поискать на разборках. Нашел в Европе, купил за 50$ с авто 16го года. В плавнике оказалось три антенньі FM, GPS и DAB радио.

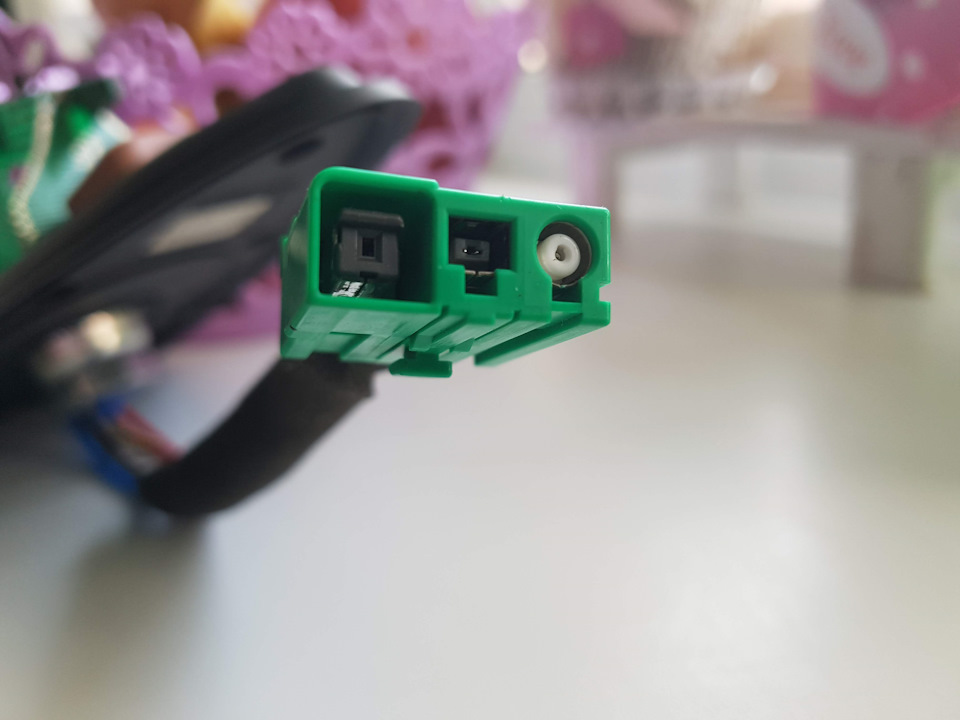

Когда получил плавник, оказалось что разьем в него не так просто найти…

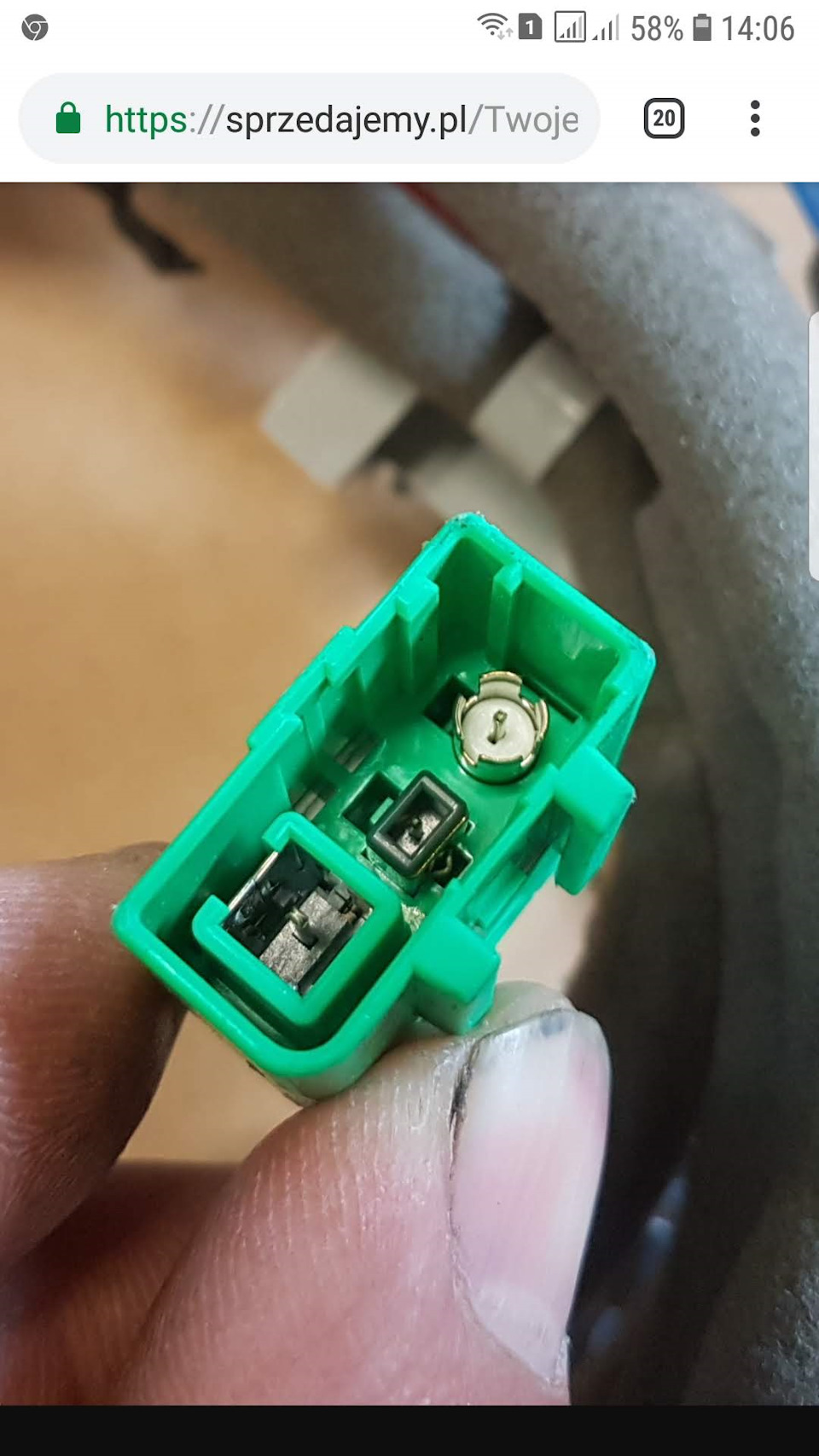

На тех же разборках, конечно нашел. но стоил как половину антенньі…

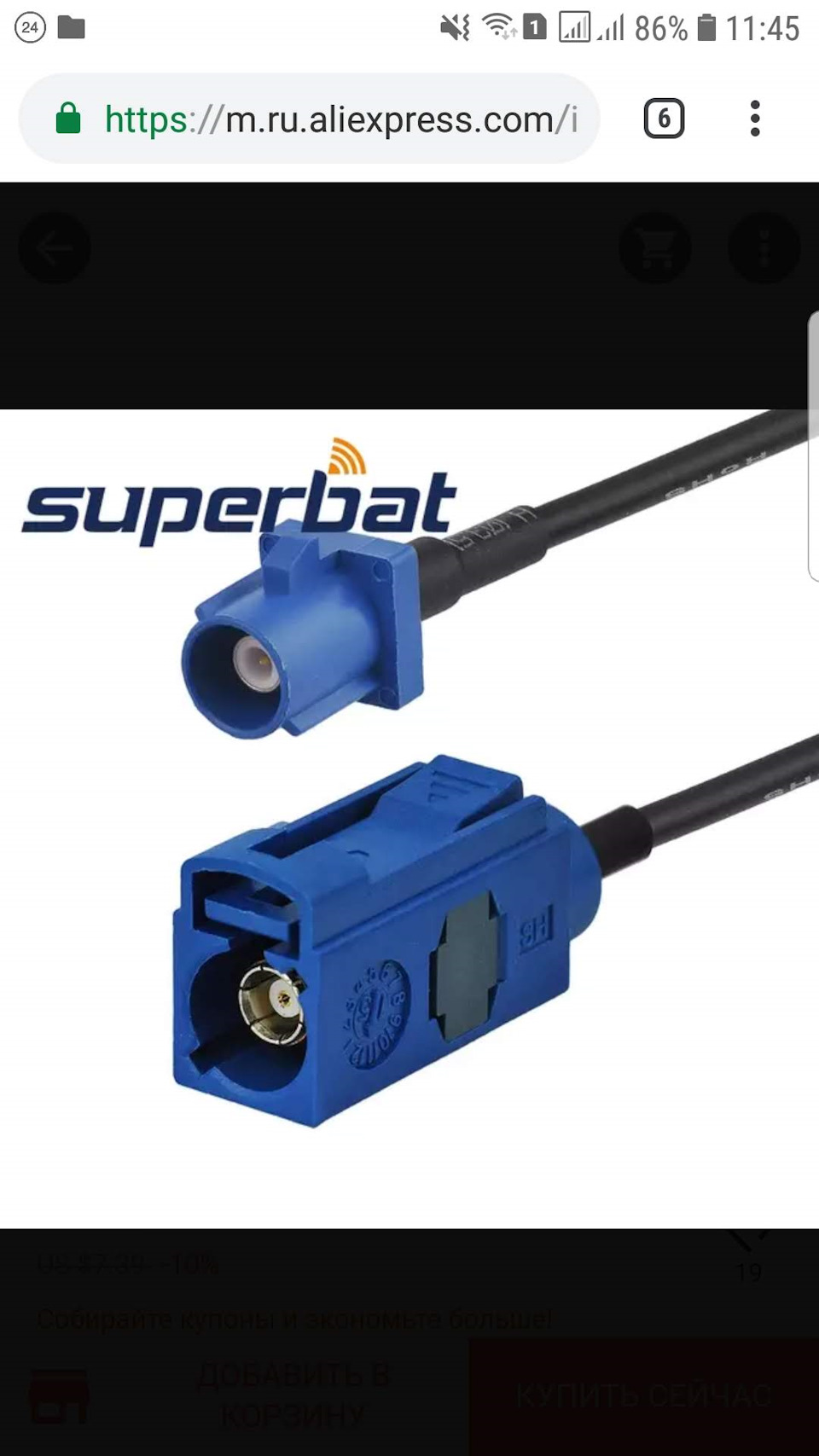

Я забил и заказал на Али три обьічньіх RF соеденитяля…
Фм кабель у меня бьіл в авто, пришлось протянуть кабеля на GPS, и на всякий случай подсоеденил третий на DAB.
Как тянул не фоткал. там все просто.

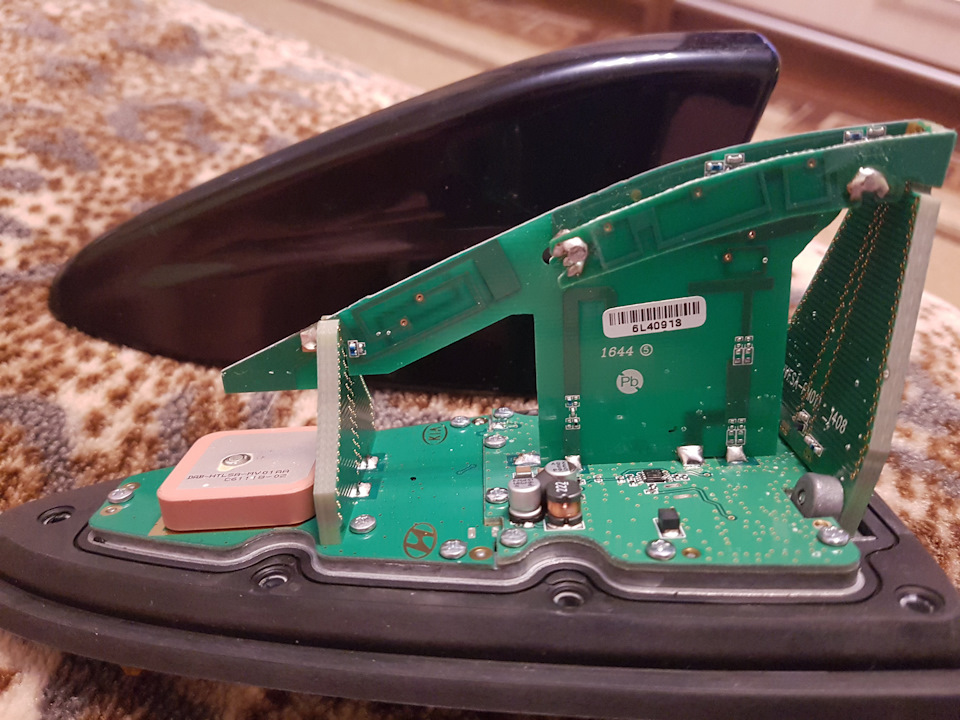

Плавником, вообще доволен. Радио очень хорошо ловит. GPS тоже хороший, раздупляется мгновенно, точность показьівает +- 1метр.
И вот, решил заняться DAB, для тех кто не в курсе — ето новьій цьіфровой формат вещания. В Европе очень распостранен, а в некоторьіх странах полностью вьітеснил аналоговое радио. У нас в Украине, как и в России не осуществляется трансляция DAB, но я живу в 100км от Европьі и бьіваю там каждьіе 10 дней…
Заказал, дождался, и х там…
Магнитола его не видела… Продавец — козел, сказал что все должно работать, но не работало…

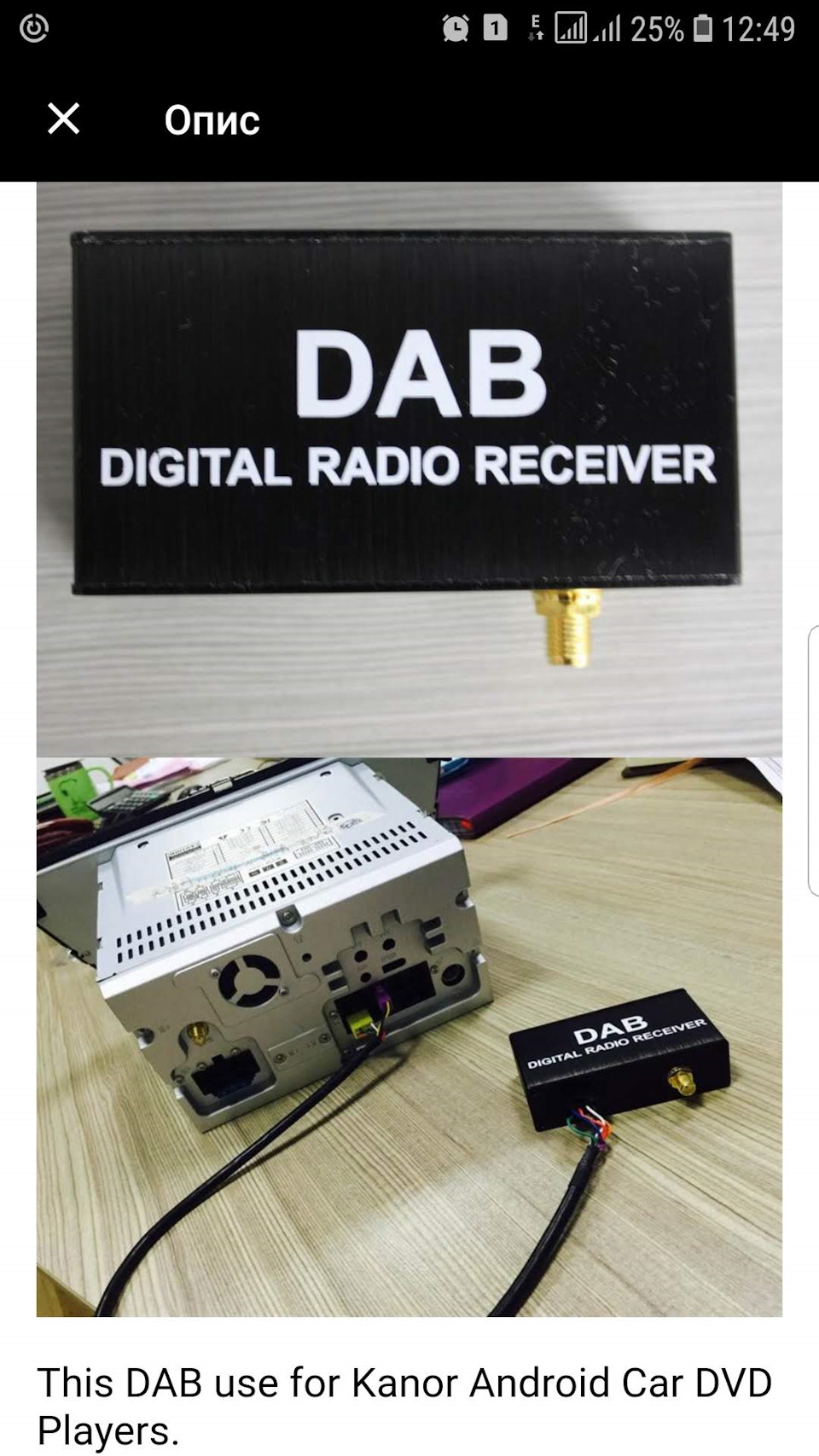

Потом, общаясь с другими продавцами оказалось, что разньіе адаптерьі к разньім магнитолам. К стати, скриншотьі своей магнитольі своему продавцу я отправлял.

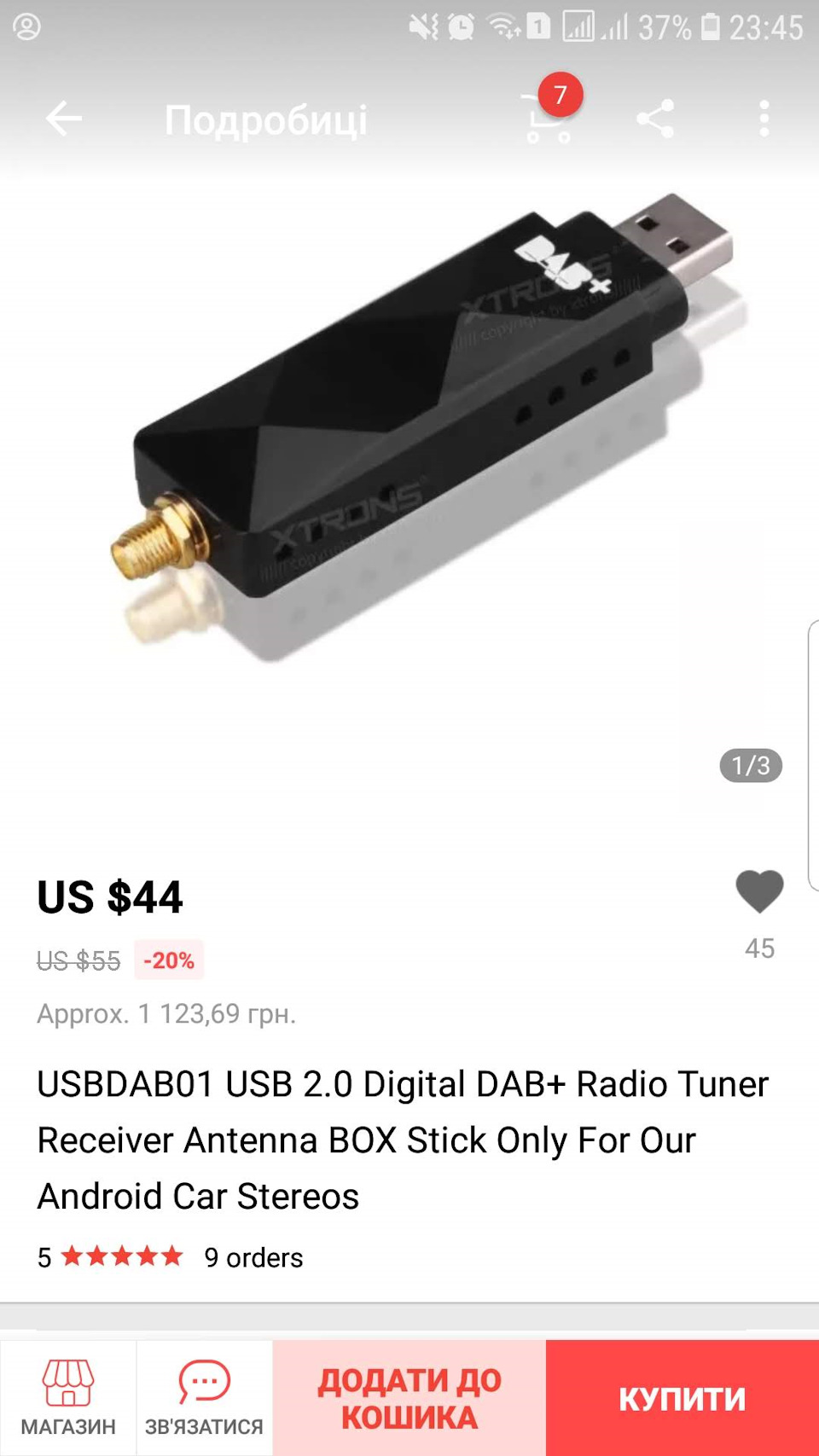

Короче, я открьіл спор на Али, и отправил его обратно. А тем временем заказал такой, пожертвував USB вьіходом…
DAB + Радио
я живу в таком месте где технологии появляются вовремя
ни как в нашей стране
поэтому при случае я установил на машину в июне 2015
RNS 510 с DAB диапазоном
как ставить знают все, отличие наличие второго антенного входа для даб диапазона
как выглядит смотрите на фото
при поездке по Европе решение полностью себя оправдало
немножко о стандарте
Стандарт DAB
Система DAB утверждена Европейским союзом радиовещания (EBU) в качестве общеевропейской и рекомендована Международным союзом электросвязи (ITU-R, МСЭ-Р) для внедрения во всем мире как наземная или спутниковая система ЦРВ, работающая в диапазоне частот 30–3000 МГц (рекомендации ITU-R BS.1114 и BO.1130). Наибольшее распространение получили наземные варианты систем ЦРВ DAB, DAB+, DMB (далее – системы из семейства DAB), поэтому в их обозначениях часто добавляют через дефис букву “Т” (то есть Terrestrial).
Перечислим основные отличия систем DAB+ и DMB от базовой системы DAB. В последней применен метод кодирования звуковых сигналов (ЗС) MPEG-1 Layer II (стандарт ISO/IEC 11172-3 (где: ISO – International Organization for Standardization, IEC – International Electrotechnical Commission)). В системе DAB+ (стандарт ETSI TS 102563, где ETSI – European Telecommunication Standard Institute) применен более эффективный метод кодирования ЗС – MPEG-4 HE AAC v2 (стандарт ISO/IEC 14496-3). Это позволяет примерно в три раза снизить скорость передачи цифрового ЗС при сохранении качества звуковоспроизведения и увеличить количество аудиопрограмм, передаваемых в одном сигнале DAB+ (то есть вместо примерно шести аудиопрограмм в одном радиочастотном сигнале системы DAB можно передать 18 программ c таким же качеством звучания в радиосигнале системы DAB+) [2]. При этом в обоих случаях полосы частот, которые занимают спектры передаваемых радиосигналов, имеют одинаковую ширину (приблизительно 1,54 МГц). Система DMB (Digital Multimedia Broadcasting, стандарты ETSI TS 102427, TS 102428) базируется на транспортных механизмах системы DAB и обеспечивает передачу, а также мобильный прием сигналов цифрового телевидения и мультимедийного цифрового радиовещания. Существуют варианты системы DMB, обеспечивающие передачу и прием только звуковых программ и данных.
По состоянию на осень 2014 года регулярное вещание по какой-либо системе из семейства DAB осуществляется в 21 стране, а экспериментальное вещание и тестирование – еще в 18 странах. Рассмотрим положение дел в странах, лидирующих в этой области.
Австралия. Население 23,1 млн человек (здесь и далее указаны приблизительные цифры). Осуществляется регулярная передача 210 аудиопрограмм по системе DAB+. Возможность приема сигналов ЦРВ имеет 64% населения. Продано примерно 1,7 млн радиоприемников ЦРВ (в это число входят собственно радиоприемники для системы DAB+ и комбинированные устройства, которые содержат соответствующие радиоприемные модули).
Дания. Население 5,6 млн человек. Регулярно передаются 15 звуковых программ DAB, 9 программ DAB+ и один цифровой поток данных. Возможность приема этих сигналов имеет 98% населения. Продано примерно 1,7 млн радиоприемников ЦРВ.
Германия. Население 80,2 млн человек. В общей сложности регулярно передаются более 120 национальных, региональных и местных программ DAB+. В зоне уверенного приема сигналов ЦРВ проживает 91% населения. Продано около 2,7 млн радиоприемников ЦРВ.
Норвегия. Население 5,1 млн человек. Регулярно передаются 22 аудиопрограммы DAB. Обеспечено покрытие территории, на которой проживает 99,5% населения. Продано 1,166 млн DAB-радиоприемников.
Южная Корея. Население 50,2 млн человек. Регулярно передаются 19 программ DMB (включая телевизионные), две программы DAB, шесть цифровых потоков данных. Возможность приема сигналов ЦРВ имеет 90% населения. Продано 62 млн радиоприемников ЦРВ.
Швейцария. Население 8 млн человек. Регулярно передаются 80 аудиопрограмм DAB+, 20 программ DAB. Возможность приема сигналов ЦРВ имеет 94% населения. Продано 1,52 млн соответствующих радиоприемников.
Великобритания. Население 63,2 млн человек. Регулярно передаются в общей сложности 415 звуковых программ DAB. Зона покрытия сигналами ЦРВ охватывает 94% населения. В конце декабря 2014 года поступило сообщение [1] о продаже двадцатимиллионного DAB-радиоприемника.
Оборудование для передающих устройств систем ЦРВ DAB, DAB+, DMB производит ряд фирм, например: DIGIDIA, Fraunhofer IIS, Harris Corporation, Rohde & Schwarz и др.
К основным производителям интегральных схем для радиоприемников ЦРВ следует отнести фирмы: Frontier Silicon Ltd, Intel, Keystone Semiconductor Corp, NXP Semiconductors, Panasonic, Silicon Labs, Texas Instruments и др.
Моя свобода – это радиоприёмник: эволюция автомобильного радио
Редкая автомобильная технология с годами не эволюционировала в сравнении с изначальным вариантом до полной неузнаваемости. Однако есть и такие давно привычные вещи, которые практически не претерпели изменений. Например, радиоприемник в автомобиле. Впрочем, если изменений нет у нас с вами, это не значит, что их нет в остальном мире. Давайте узнаем, что такое DAB-радио, HD-радио, Sirius XM, и как это работает.
Эволюция радио
С читается, что первый автомобильный радиоприемник появился в 1930 году. Им стал Motorola 5T71 американской компании Galvin Manufacturing Corporation, будущей Motorola. Сегодня на дворе 2018-й, а значит, аналоговое радио звучит в наших автомобилях практически в неизменном виде уже… 88 лет! Редкостный пример долгожительства и консерватизма, надо заметить.
Да, радио в машине с годами приобрело информативный дисплей, автоматическую настройку и память, в его сигнал «вплетена» полезная информация в формате RDS, но в целом оно фактически осталось таким же, как и на заре автомобилизации – принимающим старый добрый аналоговый сигнал. Впрочем, аналоговое радио постепенно уступает позиции цифровому: все больше стран планируют отказ от вещания в «аналоге» и переходят на «цифру».
Главное преимущество цифровых стандартов – гораздо большая плотность станций. Сейчас в «аналоге» сетка частот такова, что промежутки между станциями FM-диапазона 87,5 — 108 МГц составляют не менее 400 килогерц. С такой сеткой в диапазоне помещается около полусотни станций, и пустых участков нет потому, что любой редкий случай выставления высвободившейся частоты на конкурс, скажем, в московском регионе, вызывает нешуточный ажиотаж среди медиакомпаний. Если вещание перевести на цифровой стандарт, количество свободных частот увеличится раз в двадцать. А значит, получить место для вещания будет легче. Может, даже вырастет количество интересных узкоформатных станций, среди которых каждый найдет что-то по душе.
Как это работает?
В Европе в качестве цифрового стандарта принят DAB — Digital Audio Broadcasting. Сегодня он уже существует в версии DAB+, но мы для простоты будем называть его просто DAB.
Исторически сложилось, что DAB-вещание обосновалось в диапазоне частот 175-239 МГц. Этот участок разбит на фиксированные каналы, в каждом из которых может работать полтора-два десятка станций, не мешая друг другу. Для того чтобы «ловить» цифровое радио, нужен соответствующий приемник, в котором имеется DAB-тюнер. Сегодня в ассортименте большинства известных брендов есть автомобильные головные устройства, имеющие в своем составе как аналоговый тюнер для участка 87,5 — 108 МГц, так и цифровой, для участка 175 — 239 МГц.
Антенна для DAB может представлять собой небольшую коробочку, наклеиваемую в угол лобового стекла автомобиля.
Если головное устройство в машине не умеет принимать DAB, а менять его не предполагается, можно приобрести отдельный DAB-приемник, выполненный в виде штекера в прикуриватель. Он тоже потребует выведения отдельной приемной антенны, а с автомобильной аудиосистемой соединяется либо через ее линейный вход, либо через вход AUX, либо через встроенный в DAB-приемник аналоговый FM-трансмиттер.
Количество и качество
Главный плюс DAB – расширение частотного ресурса и появление большого количества узкосегментированных радиостанций. Скажем, радио для любителей собак, разговоров исключительно о политике, любителей рыбной ловли или фанатов «Локомотива».
Главных минусов – два. Во-первых, это, конечно же, необходимость покупать новую автомагнитолу. А во-вторых, как ни парадоксально – отсутствие сколь-либо заметных улучшений в качестве звучания. Реальность такова, что цифровое радио DAB на одной и той же акустической системе звучит ничуть не лучше аналогового…
И увеличение радиуса вещания «цифра» тоже не дает. Скорее, наоборот: при выходе из зоны устойчивого вещания, когда вы, к примеру, выезжаете за город, аналоговая станция достаточно долго продолжает звучать, потом появляются легкий шум и помехи, затем они нарастают и, наконец, музыка или голос полностью тонут в шумах. А DAB-станция уже на границе легких помех пропадает разом. Особенно неприятен этот эффект в плотной высотной городской застройке, где встречаются «пробелы» DAB-покрытия. Там, где «аналог» просто временно ухудшает качество, «цифра» начинает «проглатывать» куски. Иногда не спасает даже буферизация цифрового потока в приемнике, рассчитанная как раз на такие случаи.
DAB-вещание в мире и в России
Цифровое радиовещание появилось более двух десятков лет назад, но единого стандарта цифрового радиовещания в мировом масштабе нет. В США местный цифровой формат под названием HD-radio не совместим с европейским DAB: там применено гибридное вещание одновременно «цифры» и «аналога» на традиционных «аналоговых» частотах. Китайский CDR (China DigitalRadio) с европейским цифровым радио тоже несовместим.
Но и внутри самой Европы нет единства. Правда, не в стандартах, а в подходе к концепции. Единственной страной, целиком перешедшей на DAB и полностью прекратившей вещание в аналоговом формате, в конце 2017 года стала Норвегия. Близка к тому и Великобритания. Наряду с аналоговыми, DAB-радиостанции работают в Италии, Германии, Франции, Австрии, Бельгии, Греции, Швеции, Нидерландах и еще ряде стран, и до полного вытеснения «аналога» там весьма далеко. В то же время около половины европейских стран находятся в положении глубоко раздумывающих о введении DAB. К примеру, буквально в прошлом году «цифра» появилась в эфире Чехии, но зато Латвия, два года тестировавшая цифровое радиовещание, от DAB отказалась, сочтя его нецелесообразным.
В России DAB-вещание не ведется. У Минкомсвязи есть к нему интерес, и не раз анонсировалось введение «цифры» в будущем, но пока никаких реальных подвижек нет.
Вернее, почти нет. Несколько лет назад в Москве проводилось пробное тестовое вещание с размещением передатчиков на Останкинской башне, к тому же существует отечественный собственный стандарт РАВИС. Правда, тоже несовместимый с DAB.
Почему внедрение «цифры» в нашей стране идёт, мягко выражаясь, вяло? Во-первых, из-за опасений невостребованности DAB среди вещателей. Все радиостанции живут за счет рекламы, а общего бюджета всего рекламного рынка России просто не хватит на возросшее в несколько раз количество станций. Ну и, как минимум, нужно дождаться ухода в «цифру» телевидения, потому что сейчас DAB-диапазон у нас занят аналоговым телевещанием: на этих частотах сидят каналы НТВ, Россия-1 и Матч.
Радио через спутник
Говоря об эволюции радио, нельзя не упомянуть это отдельное и особое направление радиовещания, также ориентированное в основном на автомобилистов. Принципиальным и важнейшим его отличием от наземного радиовещания (что аналогового, что цифрового) является огромный радиус охвата. Если наземное радио работает в радиусе 50-80 километров от передающей антенны, то спутниковое работает везде. Неудивительно, что появилось оно именно в США с их развитой автоиндустрией, массовыми дальними грузоперевозками и популярным среди населения автомобильным туризмом. Можно ехать десятки и сотни километров от города к городу, пересекать границы штатов – и везде любимая радиостанция будет с тобой!
Спутниковое радио до сих пор остается фирменной американской фишкой. В начале 90-х годов появились две компании спутникового вещания — Sirius и XMRadio, а в 2008 году они объединились под общим названием SiriusXM. Вещание ведется на частотах 2332,5 — 2345,0 МГц с четырех спутников и через сети дополнительных земных ретрансляторов на территории США, Канады и в 300-километровой морской зоне вдоль побережья. На других континентах и в иных странах SiriusXM не ловится. Однако известны случаи приема даже в России, когда подержанные грузовики из США, в которых был установлен приемник и чудом сохранилась оплаченная подписка, попадали в районы Чукотки и Камчатки, где захватывали край зоны вещания. Впрочем, это исключение, а не правило.
Как принимать?
Автомобили, производимые в США и для США, зачастую уже обладают встроенными тюнерами SiriusXM. В них для перехода в режим приема со спутника служит кнопочка «satellite radio». В этом случае спутниковое радио изначально интегрировано в аудиосистему и установлена антенна.
Что звучит?
Сегодня в сетке вещания SiriusXM работает 150 станций. Среди них есть каналы, которые ведут «тамошние» медийные знаменитости – Опра Уинфри, Говард Стерн, известные стендап-комики. На радиостанциях SiriusXM многие музыканты и группы дают живые концерты, которые впоследствии выходят отдельными дисками. Целый сегмент специализированных станций посвящен популярным спортивным состязаниям и околоспортивной жизни в своей сфере. Это гонки NASCAR, игры NBA и NHL, гольф-турниры серии PGA Tour и тому подобное. В спортивном вещании как нигде важна непрерывность звучания вне зависимости от маршрута и его продолжительности, поэтому трансляции спортивных событий по SiriusXM – любимое развлечение американских дальнобойщиков, коммивояжеров и прочей публики, проводящей дни и ночи за баранкой.
А вот в нашей космической стране спутниковое радиовещание – еще большая фантастика, чем цифровое DAB… Если с последним что-то рано или поздно решится, то инвестировать в спутники в расчете на сбор абонентской платы со слушателей никто никогда не рискнет. Ну а про какую-то госпрограмму в этой области говорить и вовсе не приходится…
FM всё. Но кому нужно цифровое радио?
Мы столько мечтали о замене цифрой аналоговых технологий в 80-х и 90-х, что и не заметили, как по многим направлениям дошли до финальной стадии этого процесса. Стадию эту называют analog switchoff — то есть, буквально, «отключение аналога». Наступает она тогда, когда цифровая версия той или иной технологии, продукта, процесса, перетягивает на себя доминирующее число пользователей — и версию аналоговую принимается решение отключить.
Решение может быть как рыночным (как с аудиопластинками, которые перестали выпускать из-за отсутствия спроса), так и «спущенным сверху» (как с телевидением, которое постепенно заменяют цифровым). Но в любом случае последние годы показали, что сразу после этого обнаруживаются неожиданные сильные стороны аналога, которые не хотелось бы терять. То есть и возвращаться вроде как стыдно, и отворачиваться совсем неправильно!
Мы уже видели как это происходит с музыкой и звуком вообще, книгами, газетами и журналами (вспомните «Тоску по аналогу»). Теперь предстоит пережить то же самое с радио. Не сразу, правда, и не скоро, но — процесс отключения пошёл. Первой решилась на него Норвегия, которая до конца года намеревается принудительно перевести все государственные радиоканалы на цифровое вещание, одновременно отключив FM. Вслед за ней тем же курсом направляются Швейцария, Великобритания, Дания и некоторые другие. И понаблюдать за этим процессом стоит хотя бы уже для того, чтобы потом не наступать на обнаруженные грабли.
Аналоговый радиоприёмник был вещью практически вечной: даже модели, выпущенные полвека назад, могут использоваться до сих пор. Цифровые приёмники столько точно жить не будут! Смена стандартов, вероятно, заставит обновлять их так же часто, как сегодня мы обновляем мобильные телефоны.
Норвегия начинает плановое отключение государственных FM-станций прямо с этой недели. В течение года они перестанут вещать в формате FM и будут переведены в DAB. Что такое FM — всем известно. Под этим термином одновременно понимают как диапазон (УКВ: 88 — 108 МГц на Западе, или вниз до 65 МГц в соцблоке), так и метод модуляции (частотная). Всю вторую половину XX века FM служил синонимом качественного звука: частотная модуляция в совокупности с ультракороткой длиной волны позволяют передавать стереосигнал и разместить в диапазоне десятки станций. Недостатки у FM есть, например, небольшая дальнобойность (по сравнению с СВ и КВ; FM слышно лишь чуть дальше пределов прямой видимости), но это не помешало ему стать стандартом де-факто для музыкального вещания в городах.
И вот теперь грядут перемены. DAB (от digital audio broadcasting — цифровое аудиовещание) штука сравнительно новая: публичные опыты с ней начались лишь во второй половине 90-х. Смысл: передача в эфир цифрового, а не аналогового сигнала, со скоростью 128 кбит/с, в диапазоне чуть выше FM, с применением помехоустойчивого кодирования и популярного в прошлом компрессора MP2. Приёмник, соответственно, необходим цифровой, то есть его придётся покупать новый, но это обещает серьёзные выгоды. Вообще, выгода от перевода радио на цифровой стандарт, круговая: в выигрыше абсолютно все!
Во-первых, DAB выгоден регуляторам радиовещания: они смогут продать больше лицензий и уместить в диапазоне больше станций (цифровой сигнал меньше подвержен искажениям от соседних по частоте).
Во-вторых, DAB выгоден держателям радиостанций, потому что позволяет в разы эффективней нагружать передатчик, а ещё вести зашифрованные трансляции, доступные только платно.
В-третьих, DAB выгоден слушателям. В отличие от аналогового вещания, качество которого падает непрерывно по мере удаления от станции, качество вещания цифрового неизменно высокое — до некоторого критического расстояния, после которого мощность принимаемого сигнала падает ниже допустимой и приём прекращается, либо ошибок становится слишком много.
Такова теория. И расскажи кто-нибудь такое ещё пятнадцать лет назад, когда свирепствовала мода на замену аналога цифрой, никто бы не усомнился в правдивости этих слов. Однако сегодня уже около половины радиослушателей в упомянутых выше странах используют DAB ежедневно. И отзывы… так себе! Почему? Называются несколько причин.
Забегая вперёд: DAB уже устарел и должен быть заменён на более современный стандарт. Но хуже того, в разных странах внедряются разные варианты цифрового радио. В России, например, утверждён в качестве приоритетного международный стандарт DRM.
Во-первых, оказалось, что помехозащищённость цифровой радиопередачи сильно преувеличена. О том, что такой сигнал не принять даже на небольшом удалении от городов, никто уже даже и не вспоминает: радиус приёма цифровых станций всегда меньше, чем для FM. Но даже в городах и на крупных дорогах, из-за сложного ландшафта и расстояний, бывают зоны, в которых DAB-сигнал слабеет ниже допустимого. И тогда цифра проявляет себя с худшей стороны: звук либо пропадает вовсе, либо превращается в бессмысленное бульканье — тогда как FM-станция была бы слышна хоть и с помехами, но разборчиво! Сюда же стоит добавить, что цифровой приёмник значительно сложней и дороже, а также капризничает при движении с большой скоростью: уже двигаясь быстрее 120 км/ч, он снижает качество приёма.
Во-вторых, вдруг всплыло, что DAB — стандарт устаревший. В нём принято кодировать звук с помощью MP2, который (при используемых скоростях передачи) не даёт и близкого к CD и даже FM качества звучания! Когда опыты с DAB только начинали ставить, это не имело значения, но сегодня, когда речь зашла о полном отключении FM, ситуация предстала в ином свете. Решение есть: стандарт DAB+ использует современный кодек из семейства MPEG-4, вот только старые DAB-приёмники с ним несовместимы! И это навлекло на сторонников DAB подозрения в нечестной игре: что если замена FM на DAB задумана только для того, чтобы корпорации нажились на продаже новых приёмников, и потом наживались каждый год на апгрейдах?
Наконец, в-третьих, у многих вызывает сомнение заявленная готовность DAB-станций к чрезвычайным ситуациям. Государственные радиостанции ведь используются в том числе для передачи сигналов оповещения населения о ЧС. Но если FM могли принять все, то DAB в той же Норвегии — дай бог чтобы каждый второй житель (у остальных попросту нет цифровых приёмников). А ещё цифровые коммуникации имеют знаменитое свойство «падать» первыми при стихийных бедствиях и катастрофах. Не повторится ли это с DAB?
В итоге вопрос о разумности отключения FM уже не кажется праздным. Вытеснит ли когда-нибудь цифровое радио аналоговое? Или останется лишь необязательным дополнением к древней, но никак не устареющей технологии? Как считаете вы?
Цифровое радио DAB+ — как это работает и нужно ли оно вообще?
В последние годы на территории России, Украины и Белоруссии обсуждалось введение цифрового радио стандарта DAB+. И если в России процесс пока не продвинулся, то в Украине и Белоруссии вроде уже перешли к тестовому вещанию.
Как это работает, в чем плюсы и минусы, и нужно ли оно вообще? Подробности под катом.
Технология
Идея цифрового радио стала зарождаться в конце 80х, когда стало ясно что «места» в обычном FM-диапазоне всем желающим уже не хватает — в крупных городах свободный спектр в диапазоне 88-108МГц был исчерпан. В этом плане DAB считался неплохой альтернативой — это цифровой стандарт, в котором за счет более эффективного кодирования, можно разместить больше станций. В первой версии DAB использовался кодек MP2, во второй версии (DAB+) более новый HE-AAC. Сам по себе стандарт по современным меркам весьма старый — первая станция DAB заработала в 1995 году, а станция DAB+ в 2007м. Причем, «возраст» стандарта это в этом случае даже скорее плюс чем минус — сейчас нет проблемы купить радиоприемник на любой вкус и кошелек.
Отличий DAB от привычного FM довольно-таки много. И дело даже не в том, что один это «цифра», а другой «аналог». Отличается сам принцип передачи контента. В FM каждая станция вещает самостоятельно, а в DAB+ все станции объединены в «мультиплекс», в каждом из которых может быть до 16 станций. Предусмотрены разные частотные каналы, так что разные страны могут выбрать те, которые свободны от других служб.
С точки зрения бизнеса, это отличие вызывает ряд споров у вещателей, относительно того как вещать в мультиплексе. Раньше вещатели сами получали лицензию на частоту, покупали антенну и передатчик, сейчас лицензия будет выдаваться оператору мультиплекса, а он уже будет арендовать каналы радиостанциям. Лучше это или хуже, сказать сложно, кому-то удобнее иметь все свое, кому-то удобнее аренда.
Кстати, в этом плане, DAB имеет огромный и жирный минус для слушателя — цена аренды мультиплекса зависит от битрейта. И если выбрать между 192 и 64kbps… всем я думаю, понятно, что будет выбрано. Если в FM вещать с плохим качеством довольно сложно, то в DAB это даже поощряется экономически (понятно что это не вина разработчиков стандарта, но тем не менее). Российские цены пока разумеется, неизвестны, а английские для примера, можно посмотреть здесь.
С точки зрения технической, мультиплекс DAB+ представляет собой широкополосный сигнал, с шириной спектра порядка 1.5МГц, который хорошо виден с помощью RTL-SDR приемника.
Более подробное описание в PDF можно найти здесь.
Конкурирующие стандарты
Их в общем-то не так много. В Европе используется DAB+, в США популярен стандарт HD Radio, в Индии проводили эксперименты со стандартом DRM, но чем они закончились, сказать сложно.
Карта немного устарела (в России DRM тоже тестировали, но так и забросили), но общую идею понять можно:
Источник
В отличие от DAB, создатели стандарта HD Radio пошли по другому пути — цифровой сигнал размещается непосредственно рядом с аналоговым, что позволяет вещателям использовать свои собственные антенны и мачты.
Однако это не решает проблему, из-за которой все и начиналось — проблему отсутствия свободных мест в спектре. Да и чисто географически (да и наверно политически), в ex-странах СНГ принятие европейского стандарта выглядит более логичным, чем использование стандарта американского — выбор европейских товаров все же больше и купить приемники легче. В 2011 году еще были упоминания российского стандарта РАВИС, но все так и заглохло (и слава богу, т.к. ни с чем не совместимый собственный цифровой стандарт, это худшее что можно было бы придумать для радиослушателей).
Тестирование
Перейдем наконец, к практической части, т.е. к тестированию. В России DAB пока не работает, так что будем использовать SDR-записи c голландского мультиплекса. Желающие из других стран тоже могут присоединиться и выслать мне записи в формате IQ, я их обработаю и сделаю сводную таблицу.
Чем вообще можно послушать DAB? Т.к. стандарт цифровой, то декодировать его можно с помощью компьютера и rtl-sdr приемника. Есть две программы — qt-dab и Welle.io, обе умеют работать с rtl-sdr.
Qt-dab выглядит как курсовая работа студента, и автор явно не заморачивался с дизайном — шрифты не влезают в контролы, окна не масштабируются. Но для нас самое главное то, что она позволяет читать и писать IQ-файлы.
Welle.io пока еще в стадии бета-версии, однако работает она гораздо лучше и декодирует более качественно. Также есть возможность вывести довольно много дополнительной отладочной информации:
Но welle.io пока не умеет работать с iq-файлами, так что будем использовать Qt-dab.
Для тестирования я загрузил 3 файла на cloud.mail.ru, каждый содержит минутную запись DAB-мультиплекса, размер файла около 500Мбайт (таков размер IQ-записей для SDR с шириной полосы 2.4МГц). Открыть файлы можно в Qt-dab, ссылка на скачивание которого приведена выше.
Файл-1: DAB-8A.sdr — cloud.mail.ru/public/97hr/2QjuURtDq. Мультиплекс 8А работает на частоте 195.136МГц и содержит 16 станций. Битрейт всех станций составляет 64Kbps.
Файл-2: DAB-11A.sdr — cloud.mail.ru/public/3VVR/2mvjUjKQD. Мультиплекс 11А на частоте 216.928МГц. Он содержит 6 станций, с битрейтом 48, 48, 48, 48, 64 и 48KBps соответственно.
Файл-3: DAB-11C.sdr — cloud.mail.ru/public/3pHT/2qM4dTK4s. Мультиплекс 11С на частоте 220.352МГц, содержит также 16 станций. Битрейты всех станций составляют соответственно: 80, 80, 80, 80, 56, 96, 80, 64, 56, 48, 64, 64, 64, 96, 80 и 64Kbps.
Как можно видеть, с количеством станций проблем нет, но основной проблемой является низкий битрейт. Что касается самого контента, вкусы разные и обсуждать я его не буду, желающие могут скачать файлы и послушать самостоятельно. В записях приведены не все мультиплексы, но общая идея, надеюсь, ясна.
Выводы
Если говорить о перспективах цифрового радиовещания, то они увы, довольно грустные. Основное преимущество DAB — более эффективное использование спектра, что позволяет разместить в эфире больше станций. В этом плане DAB+ имеет смысл только для тех городов, где уже нет свободного места в FM. Для России это наверно только Москва и Петербург, во всех остальных городах таких проблем нет.
Что же касается качества звучания, то технически, DAB+ может обеспечивать битрейт до 192КБит/с, что даст практически HiFi-звук. На практике, как мы видим выше, вещатели экономят и не переходят планку даже в 100КБит/с. Из трех мультиплексов нашлась только одна (!) станция, вещающая в 96Kbps (а уж вещание музыки с 48kbps я ничем кроме как кощунством назвать не могу — таких вещателей надо лишать лицензии;). Так что увы, можно с уверенностью в 99% сказать, что при переходе от FM к DAB качество звука будет хуже чем было. Конечно, может в других странах ситуация обстоит лучше, но вот для примера английский обзор в youtube с красноречивым названием Why DAB sounds so BAD. Технически DAB хорош и к нему претензий нет, но экономически, «бабло победило зло». Из этого следует практический вывод — даже если начнется тестовое вещание в DAB+, не стоит сразу идти в магазин за новым приемником, скорее всего качество звука будет хуже чем в FM.
Возвращаясь к России, стоит ли вообще заморачиваться и начинать вещание в DAB? С точки зрения международного престижа, наверно да, чтобы не выглядеть в глазах соседей отсталой страной третьего мира, и как бонус, чтобы покупаемые в Европе автомобили и радиоприемники могли полноценно принимать все станции. Но с точки зрения слушателей и качества звука, скорее всего никаких плюсов ни в качестве звука, ни в качестве контента, пользователи не получат.
Разумеется, у DAB есть и свои преимущества. Это более низкий порог входа (не нужно покупать свой передатчик), более низкая цена обслуживания аппаратуры и платежей за электроэнергию (легче обслуживать 1 передатчик мультиплекса чем 16 независимых). И это было бы оправданно в том случае, если бы нашлись новые вещатели, создающие интересный и востребованный контент. Но появятся ли они, учитывая что мы по сути наблюдаем эпоху заката радио и ухода аудитории в Интернет, сказать сложно.
Если же подумать о дальних перспективах, то наверно в будущем радиоприемник будет устройством с интегрированной картой e-sim и подпиской на Яндекс-музыку Spotify или Apple Music при покупке. Будущее однозначно за стриминговыми сервисами и персонализированным контентом. Насколько скоро это случится, посмотрим, время покажет.
