DISA 1, ВАЖНО! для тех у кого N52
Если прошлые записи делал для истории, то тут инфа пойдет важная и интересная!
Появилась ошибка по DISA 1( эта та, что сверху).
Обычно у всех дохнет DISA 2(эта та, что снизу), она меньше и чаще задействуется, ибо работает она на средних оборотах.
Вообще вот тут всё подробно расписано про эти дисы, зачем они, куда они и как они, почитайте.
Так вот, DISA 1 начала выдавать ошибки, а значит не долго ей осталось!
Посмотрел цены, а там аж 15000-16000р. за неё… Задумался…
Стал копать в инете инфу и нашел ребят, которые делают ремкомплект для этих дис и стоимость привлекательная, всего 5500р., да еще и представители есть у нас в Екате — ЩАСТЬЕ!
Ребята молодцы, у себя на сайте всё прекрасно расписали и объяснили, респект им и уважуха!
А я ж тут к Ване-то заезжал и он мне отдал старую ненужную дису-1 уже без заслонки, ну чисто для экспериментов.
Я не долго думая, свою достаю и втыкаю ванину дису. Провод питания/управления не стал подцеплять, мало ли что с этой дисой.
Моя же диса еще не разлетелась, и вроде как всё на месте, но заслонка свободно крутится на оси, а не должна.
Следуя инструкции на сайте ванос-бмв.ру дису я разобрал и оказалось, что у меня износился шестигранник, который передает момент с оси на саму заслонку. Сама ось, надо признаться, тоже подизносилась, но это не так страшно…

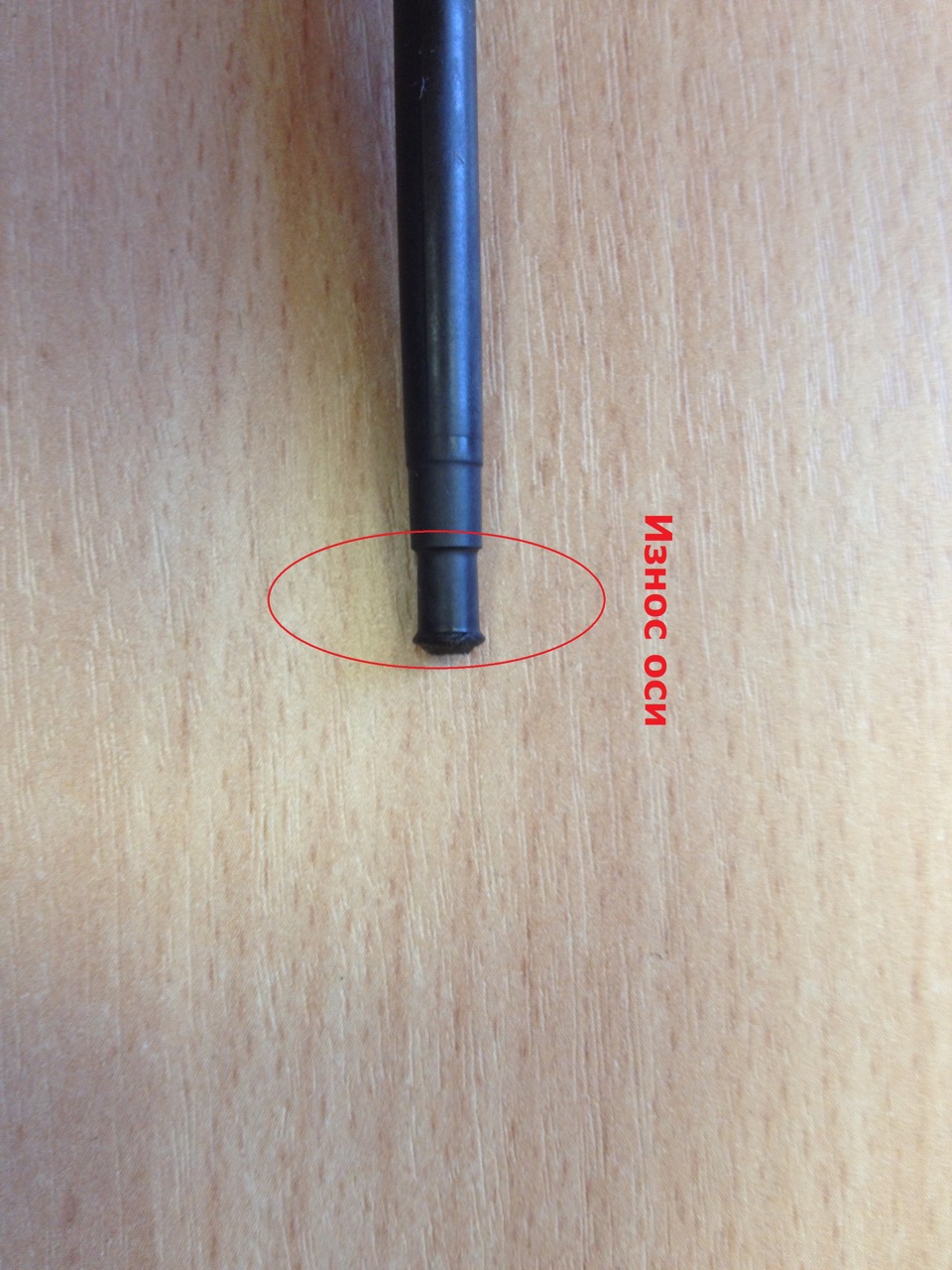

На фото видно как снесло шестигранник и износило кончик оси.
Сами шестерни целые, есть небольшая выработка, но она не страшна т.к. ось крутиться всего на 90градусов и я ее потом выработкой поставлю в другую сторону.
Увидев такое дело, я подумал — а не нарастить ли чем-нибудь места износа и выточить по новой шестигранник, ведь в принципе ничего сложного в этом нет, да и если даже испорчу ось, то всегда можно купить ремкомплект.
Короче, пошел купил эпоксидку момент, вернее какой-то эпоксилин, он по типу холодной сварки.
Паяльником на самой оси в местах где буду наносить эпоксилин сделал зазубрины всякие разные, чтобы было за что зацепиться и намазал.
Выждал часов 15, наверное, и с помощью дрели и концелярского ножа снял лишний материал, подогнал по размеру под отверстие в которое вставляется эта ось в дисе и шлифанул наждачками, сперва погрубее, а потом ооочень мелкой, я еще тот токарь оказывается ))))).

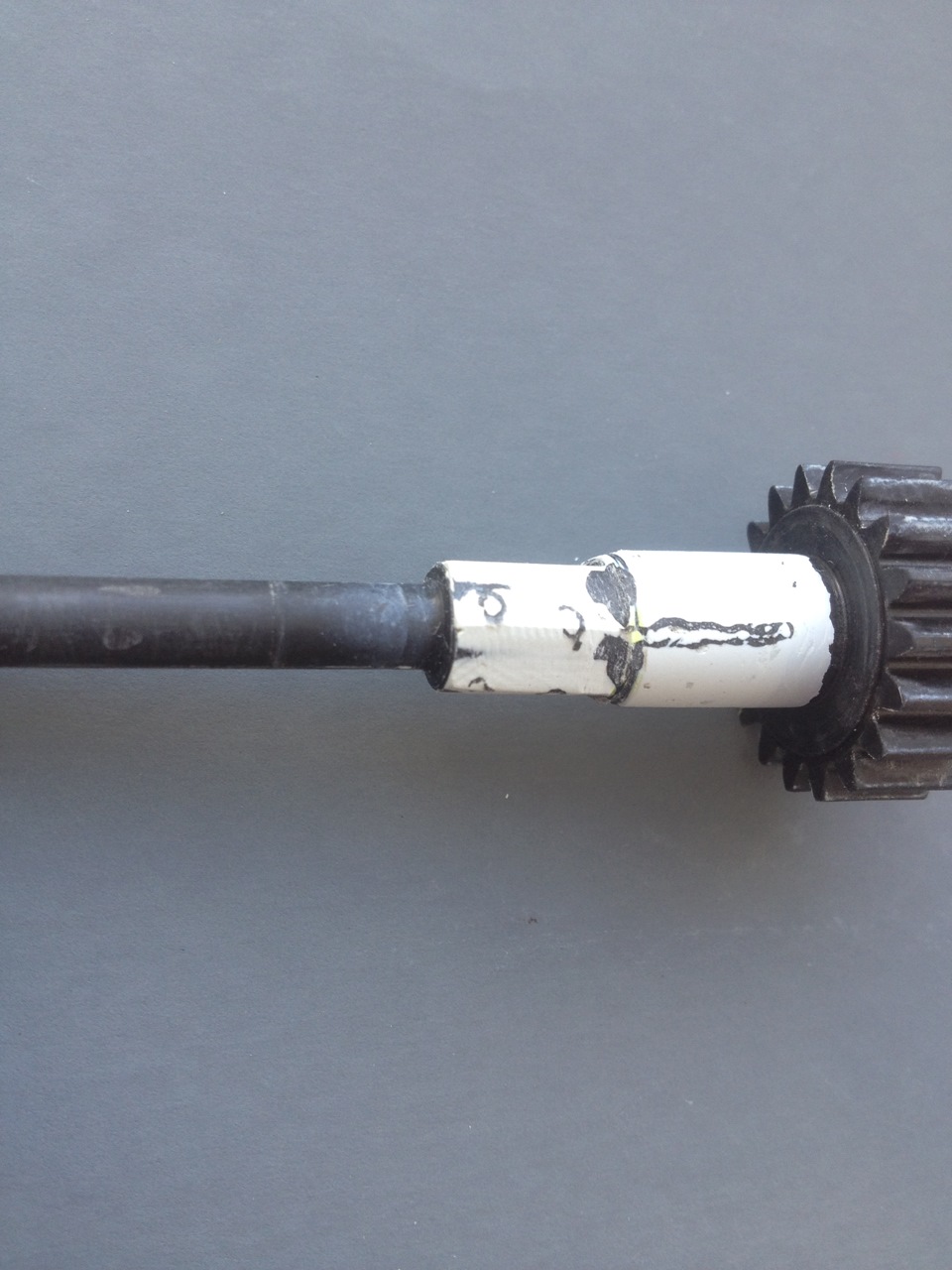

Дальше напильником выточил шестигранник.

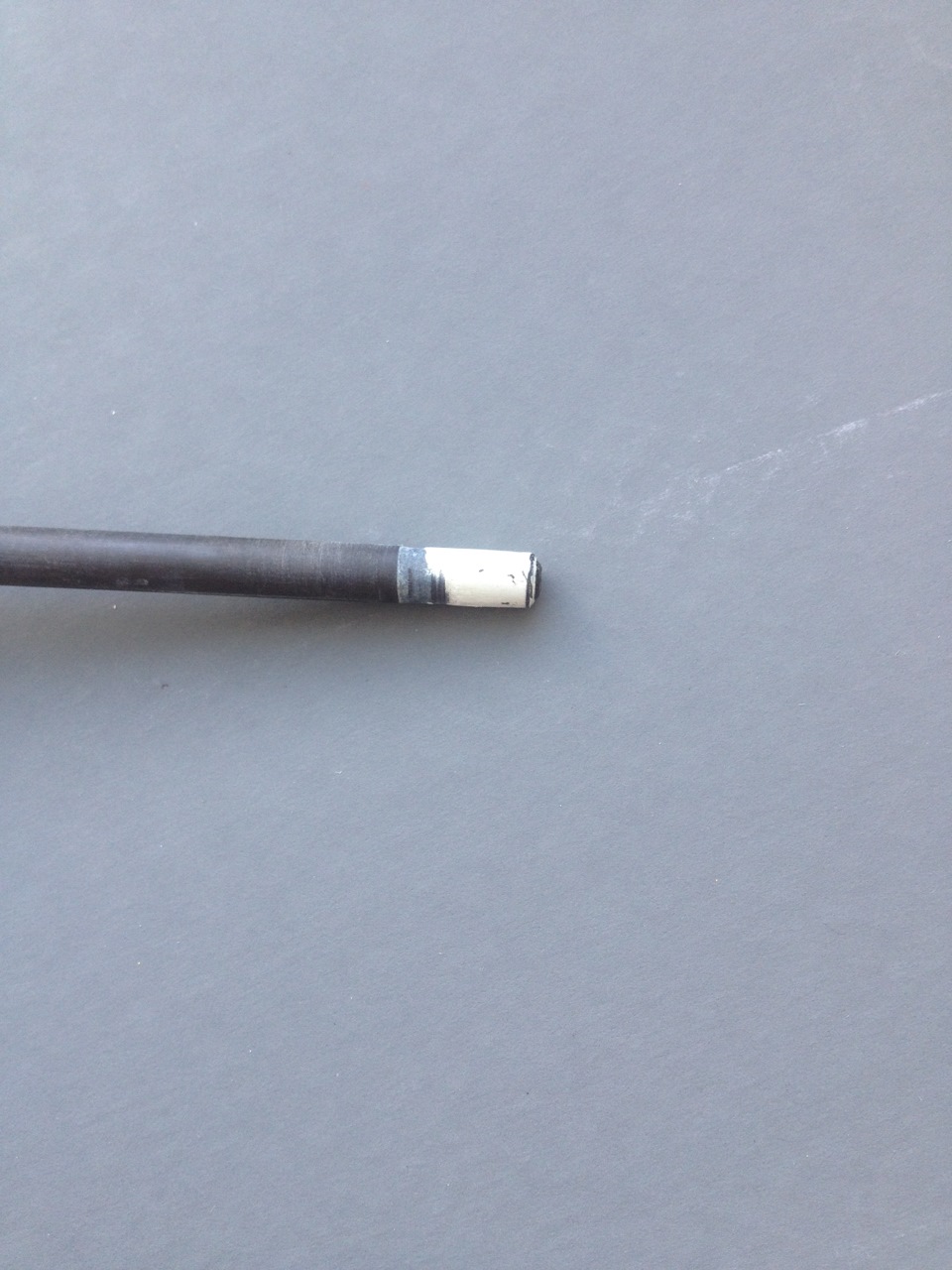

Износ на оси таким же образом восстановил

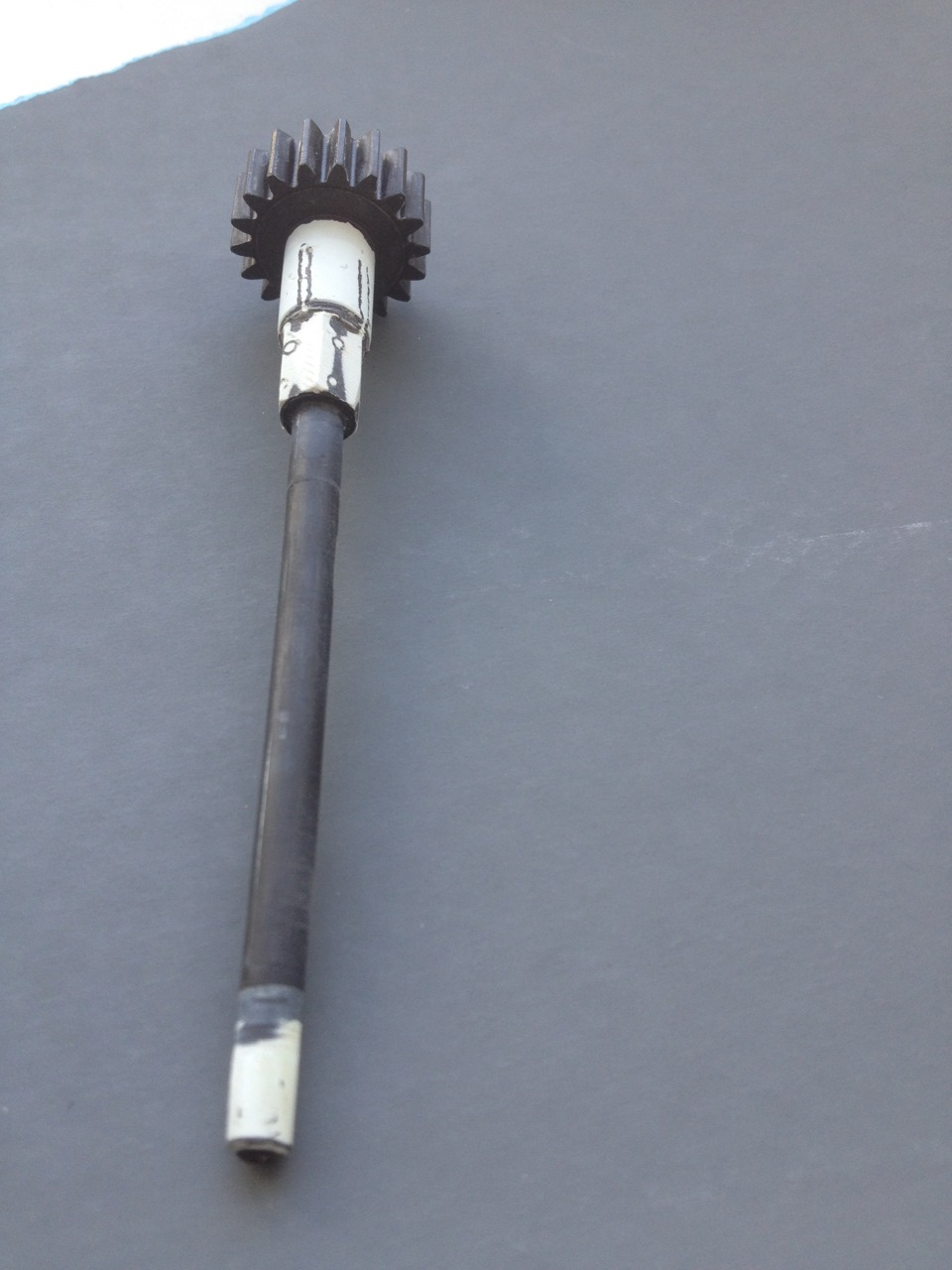

По сути ось готова, можно устанавливать.
Но меня стала беспокоить та мысль — а что если кусок этого эпоксилина отколется и улетит в мотор?!
Решил всяко попробовать отковырять, не получается, крошиться, а не слоями отходит — хорошо.
Но для полной уверенности решил, что перед сборкой промажу шестигранник эпоксидкой и склею с заслонкой.
Да и вся конструкция этой заслонки сделана без каких либо зазоров, негде вылетать.
Кстати, ось в том месте где шестерня и шестигранник в виде трубы выполнена, я ее тоже заполнил эпоксидкой, чтобы всё было монолитно.
Короче с помощью эпоксидного клея собрал всё. Как в инструкции на сайте промазал муравьиной кислотой стык дисы и зажал ее в струбцинах
Оставил на ночь.
Сегодня пришел, посмотрел, попробовал слегка сковырнуть — держится! Химия, твою дивизию!)))
#19 Первомай2. Снятие и проверка DISA и КВКГ на БМВ Е39
Это вторая моя запись о том чем я занимался в Первомайские праздники. Первая запись было посвящена ремонту заднего стабилизатора.
Аббревиатуры КВКГ и DISA, как много они значат для владельцев BMW.
Они знают что это такое или узнают скоро. Про них можно писать много и долго.
Немного теории:
КВКГ обозначает Клапан Вентиляции (Почему-то кто-то еще называет рециркуляции) Картерных Газов. Из названия, можно представить, для чего он нужен. Плюс еще и выполняет роль маслоотделителя.
Собственно эта детально и пришла на замену маслоотделителю.
Маслоотделитель — устройство для отделения смазочного масла от сжатого газа или отработавшего водяного пара. Водяной пар для нас особой роли не играет, поэтому, остановимся на масле. Действие маслоотделителя основано главным образом на использовании различия в значениях инерционных (в основном центробежных) сил, действующих на капли масла и на значительно менее плотные частицы окружающей их газообразной среды.
Такой вариант устанавливался на двигатели М50. С введением нового кузова Е39, и, соответственно, нового двигателя М52, маслоотделитель убрали, и поставили этот КВКГ.
КВКГ это клапан, в исходном состоянии он открыт. На этот клапан одновременно воздействуют две силы: разрежение со стороны дроссельной заслонки (закрывает клапан) и давление картерных газов (открывает клапан).
Заводим двигатель — возникает разряжение, клапан закрывается. Давление картерных газов начинает расти. В какой-то момент «открывающее» давление (картерные газы) и «закрывающее» давление (разряжение в дросселе) уравниваются и клапан открывается. Картеные газы стравливаются, клапан опять закрывается.
В переходных режимах (поддали газу) — клапан всегда закрывается (т.к. разряжение возрастает) и расходомер четко и без задержки отслеживает количество воздуха, соответственно мозги более правильно управляют впрыском. Отсюда лучшая динамика у машины.
Если клапан разрушен, то картер двигателя напрямую сообщается с дросселем и является как-бы ресивером. В результате в переходных режимах расходомер работает с задержками (картер, имеющий относительно большой объем, демпфирует (сглаживает) скачки давления). Соответственно информация в «мозги» от расходомера идет неточная управление двигателем становиться неоптимальным — машина начинает «тупить».
Соответственно, выделим несколько проблем, которые может доставить нам КВКГ:
1. Повышенный расход топлива.
2. Повышенный расход масла.
3. Подсос воздуха, и как следствия:
4. Ухудшение динамики.
5. Неравномерно работающий двигатель.
Disa и с чем его едят
Начнем с того, что же такое Disa.
Это «Блок изменения длины коллектора», функция клапана заключается в открытии и закрытии заслонки для изменения длины впускного коллектора в зависимости от оборотов двигателя и положения дроссельной заслонки.
Так вот, данный клапан частенько выходит из строя и покупка нового дорогого блока не избавит от проблемы навсегда, так как пластиковая деталь которая поворачивает заслонку снова износится и блок так же перестанет работать. Данную проблему лучше заметить на ранней стадии и отремонтировать, так как при обламывании заслонки она попадет в коллектор и в двигатель. Дальше думаю понятно что будет.
Новый блок стоит от 9 до 12 тысяч, но смыла его менять нету, за 50-70 тысяч км он снова умрет.
На счастье BMWводов есть сайт указанный на одном из фото, на котором я заказал ремкомплект блока Disa и мембрану для КВКГ из маслобензостойкого материала. Цена вопроса 3500 руб. ремкомплект и 800 руб. мембарна. Поменял за 10 минут в домашних условиях перед ноутбуком, читая на этом же сайте как это сделать. Сделал и сразу пошел поставил на автомобиль.
Заслонка и то что ее держит выполнено из аллюминия и износа им нет.
Так же на сайте можно купить ремкомплект системы Vanos & Double Vanos, что я и сделаю в ближайшее время. Лучше почитать прям там и все станет понятно.
Чуть не забыл: Без блока ездить нельзя, но есть выход, берем болт подходящий по диаметру отверстия в блоке и через пакет вставляем и ставим блок на место и продолжаем ездить
А пока фото и видео:
1) Disa вышедший из строя
2) Disa с установленным repair kit от vanos-bmw
[Диагностика] DISA раздельная система всасывания воздуха для двигателей BMW
Что же такое DISA в BMW? Это раздельная система всасывания, то есть некие заслонки во впускном коллекторе.
Пока не ознакомился с данной темой детальнее, никогда бы не подумал, насколько тщательно был изучен данный вопрос инженерами BMW и как сильно он влияет на мощность двигателя.
В зависимости от двигателя на автомобиле может быть установлено следующее число сервоприводов DISA:
— двигатель N52 с 2 сервоприводами DISA
— двигатель N52 с 1 сервоприводом DISA
— двигатель N52 без сервопривода DISA
И к примеру, если взять 523i(E60) с дефорсированным N52B25UL в котором нет особых конструктивных отличий, но отсутствует малый привод DISA, он уже имеет всего 177л.с., против 218л.с. в N52B25 с двумя сервоприводами DISA.
Мощность и динамика двигателя в значительной степени зависят от качества наполнения цилиндров. Всасываемая воздушная масса в результате движения поршней начинает колебаться. С другой стороны, происходит наложение данных колебаний и колебаний, обусловленных пиком давления.
Для обеспечения оптимальной геометрии воздуховода всасываемого воздуха двигатель N52 имеет трехступенчатую систему впуска с изменяемой длиной впускного тракта (DISA).
Геометрия воздуховода всасываемого воздуха изменяется за счет переключений во впускном коллекторе с помощью двух сервоприводов DISA и одного вибрационного патрубка в зоне всасывания.
Каждый сервопривод DISA приводятся в движение своим соответствующим электродвигателем. Сервоприводы DISA различаются по размеру. Сервопривод 2 размещен в дополнительном вибрационном патрубке, а сервопривод 1 — во впускном коллекторе перед вибрационным патрубком.
Подробнее можно прочитать тут
Система впуска, двигатель N52: E60, E61, E63, E64, E65, E66, E87, E90, E91, и со схемами и с описаниями каждой ступени.
Как же я познакомился с данной системой?
Буквально месяца полтора-два назад, при очередном кик-дауне, услышал какое-то стрекотание из подкапотного пространства. Достал свой чудо-ноутбук диагностический, да считал ошибочки:
Диагностическое ПО показывало ошибку 2AAB в DME. Печаль конечно, но что это такое, мне было неизвестно. Ознакомившись с вопросом детальнее, понял что проблема не простая, даже бывали случаи, когда эти заслонки разлетались и частички попадали в двигатель, после чего потребуется кап.ремонт.
Но что тут самое интересное, я сбросил ошибку и она больше не появлялась!
Тогда я решил всё-таки проверить её состояние путем ручной активации, благо в INPA можно все актуаторы принудительно пощелкать. Открыв капот, подойдя с ноутбуком по ближе ко впуску, стал проверять сначала один, затем второй сервоприводы. Малый привод DISA отчетливо жужал, меняя свое положение, а вот большой привод издавал только лишь только непонятные щелчки.
Решено было заказать новый, номер 11 61 7 579 114
Пока я ждал её, приходилось ездить в пенсионерском режиме, не раскручивая двигатель выше 4000об/мин, дабы не испытывать судьбу на удачу)) Это было тяжело, зато испытал, что такое маленький жор масла и пониженный расход топлива. А вот когда сняли, там ожидал сюрприз
Шток, который держит заслонку, износился в ноль, из-за чего она просто болталась без какой-либо фиксации о.О
После замены, разгон в середине диапазона стал ровнее, на холодную перестали немного плавать обороты, пропало стрекотание и конечно же, наконец-то можно жать тапку и не переживать)) Так что, будьте внимательнее, с DISA шутки плохи!
Принцип работы системы DISA
DISA BMW – система, применяемая во впускном коллекторе двигателей компании БМВ, основанная на принципе раздельных трубопроводов.
Общие принципы работы ДИСА
При работе двигателя воздух поступает в цилиндры согласно тактам впуска и выпуска, которые имеют определённую частоту. Эта неравномерность движения воздушного потока создаёт волновое колебание со своими пиками и спадами давления.
Логично предположить, что при согласованности воздушных колебаний со временем открытия и закрытия впускных клапанов можно добиться более полного наполнения цилиндров воздухом, так называемого эффекта наддува, что в свою очередь позволяет сжечь больше топлива в единицу времени и, тем самым, повысить мощность двигателя.
Для регулирования параметров колебаний воздушного потока применяется метод изменения длины впускных трубопроводов путём их перекрытия при различных режимах работы двигателя с помощью заслонки.
Именно эта заслонка с блоком управления и называется узлом DISA BMW (ДИСА БМВ).
Принцип работы системы DISA BMW
Для реализации идеи регулирования параметров колебаний воздушного потока инженеры БМВ применили раздельные трубопроводы переменного сечения с возможностью их быстрого переключения между собой.
Таким образом, для достижения ровного значения крутящего момента на средних и высоких оборотах двигателя необходимо обеспечить длинные (узкие) трубопроводы на средних оборотах и короткие (широкие) трубопроводы на высоких оборотах.
Это достигается при помощи заслонки, которая разделяет два участка трубопровода на средних режимах (тем самым соединяет их в один длинный канал) и, открываясь, объединяет их в один короткий канал на высоких оборотах.
Принцип работы исполнительно блока ДИСА
Блок Диса представляет собой вакуумный механизм под управлением электромагнитного клапана, на который подаётся сигнал от ЭБУ двигателя.
При средних оборотах блок управления двигателем подаёт сигнал на клапан, который сообщает мембранную полость узла Диса с разрежением во впускном коллекторе, тем самым закрывая заслонку.
При повышении оборотов ЭБУ перестаёт подавать напряжение на клапан, и мембранная полость сообщается с атмосферой, заслонка возвращается в своё исходное открытое положение под действием пружины.
Для предотвращения быстрой смены положений заслонки (вибрации) при переходных режимах, частоты открытия и закрытия клапана смещены относительно друг друга (так называемый «эффект Гистерезиса»).
Для безопасной работы системы в случае выхода отдельных элементов её из строя базовое положение заслонки – открыто, что позволяет достигать большего крутящего момента при нерабочей системе именно на высоких оборотах (при обгоне и т.д.).
Как и все системы DISA BMW со временем совершенствуется, и на сегодняшний день на новых двигателях применяется уже по две заслонки.
