Проблемы с шиной K-bus
Это же БМВ-старое ломучее ведрышко.
пролог Мы чиним, она ломается, мы снова чиним, а она в другом месте ломается. И кажется, сколько там можно всему ломаться, но инженеры постарались и заложили туда громадный запас для фантиков и перфекционистов. И хочется вроде и пахучку новую купить, колпаки посвежее, и поездить без троса в багажнике, а все как-то руки не доходят, не успевают. Потому что вылазит очередной surpriZe.
———-
Данную проблему так же можно считать болячкой этих машин.
Суть. Начинается в межсезонье, когда устанавливается температура ближе к 0 С. Влажность воздуха повышается, на машинах по утрам подтеки от конденсата, дороги в мрачных коричневых лужах. Какие признаки выстрелили у меня:
-через раз работает визуальное подтверждение открытия/закрытия авто миганием поворотов.
-может вообще потеряться связь с ключем-тогда спасает только ручное открывание через личинку водительской двери. При этом заводится машина без проблем.
-не работает гидропривод багажника. Сам дожим крутиться а насос гидропривода молчит.
-не работает подогрев сидений ни пассажира ни водителя
-климат начинает жить своей жизнь. То есть при очередном зажигании может стоять температура совсем не та, какая была при последнем глушении. Вентилятор на климе может ни с того ни с сего включить большие обороты на несколько секунд даже на холодном двигателе.
-щетки ветрового стекла не работают под действием датчика дождя. только принудительное включение.
-люк крыши творит дичь и работает совсем неадекватно. (но в межсезонье его мало кто будет трогать согласен)
-и конечно же Вебаста начинает работать неадекватно, которая уже до этого мне выела всю внутрянку.
Есть еще некоторые элементы на которых тоже появиться проблема, но с ними просто не столкнулся. Но дальше покажу на схеме кто еще пострадает.
Интересно то, что проблема имеет периодический характер, она есть и через минуту все может стать на свои места. Как и наоборот…

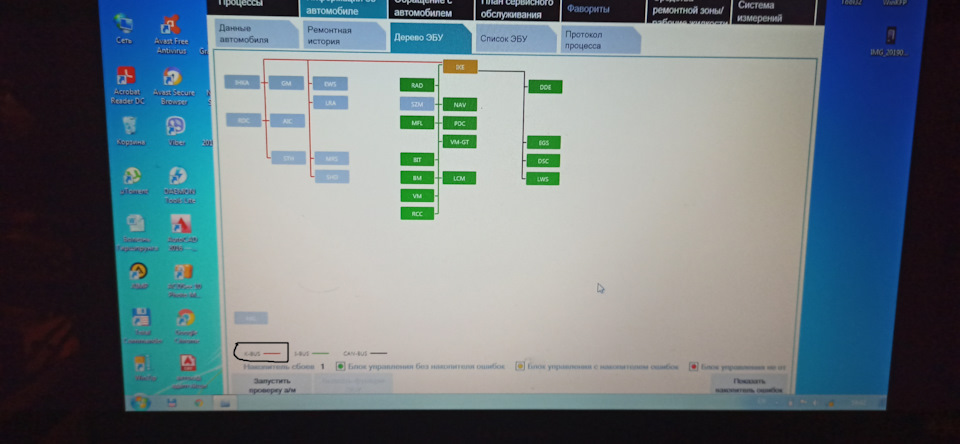

Подключаем диагностику, чтобы посмотреть что же там твориться в мозгах во время этой проблемы.
Немного расшифровок по блокам (и по ТИС конечно тоже)которые не отвечают:
K-Bus — Кузовная шина
IHKA A11 Встроенная автоматическая система отопления и кондиционирования
RDC A85 Система контроля давления в шинах
GM A1 Основной модуль Прежнее сокращение: ZKE (центральная электронная система кузова)
AIC B57b Автоматическая система управления частотой работы стеклоочистителя
STH А14 Автономная система отопления
EWS A836 Электронная противоугонная система
LRA A53 Автоматическая регулировка угла наклона фар
MRS A12 Многокомпонентная удерживающая система безопасности
SHD A33 Люк с подъемно-сдвижной крышкой
SZM A169 Коммутационный центр в центральной консоли
Картина маслом-все блоки которые висят на k-шине лежат пластом в ауте. Ну круг поиска немного сузился.

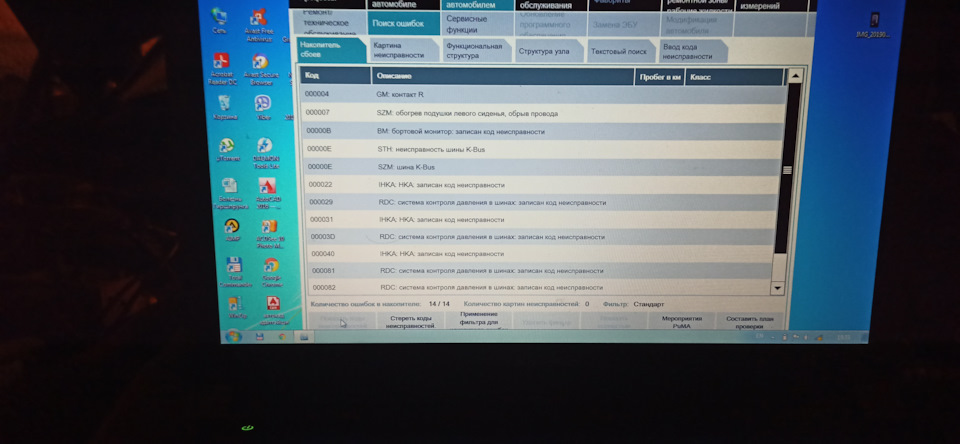

Такие ошибки были схвачены онлайн. Видим почти все проблемы которые описаны выше. Все да не все.
Первые подозрения были на вебасту, которая могла ложить всю систему. С ней была уже проблема в разъеме как раз по штекеру диагностики.
Изучаем схемы WDS чтобы понять зависимость и могла ли вебаста повлиять на все остальные указанные выше блоки.

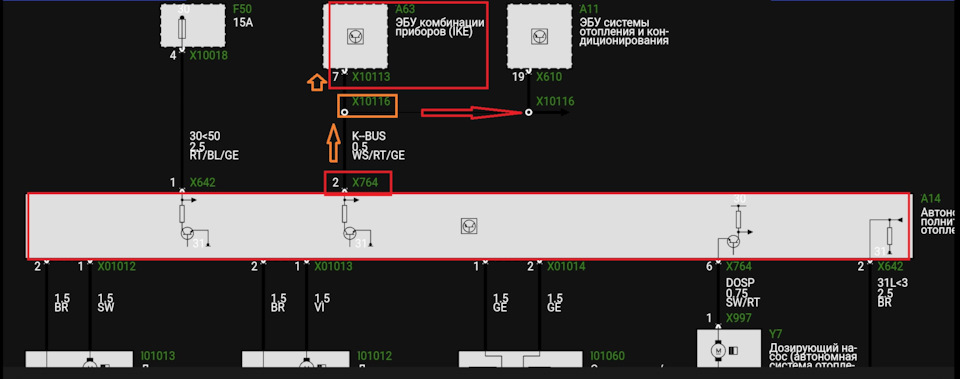

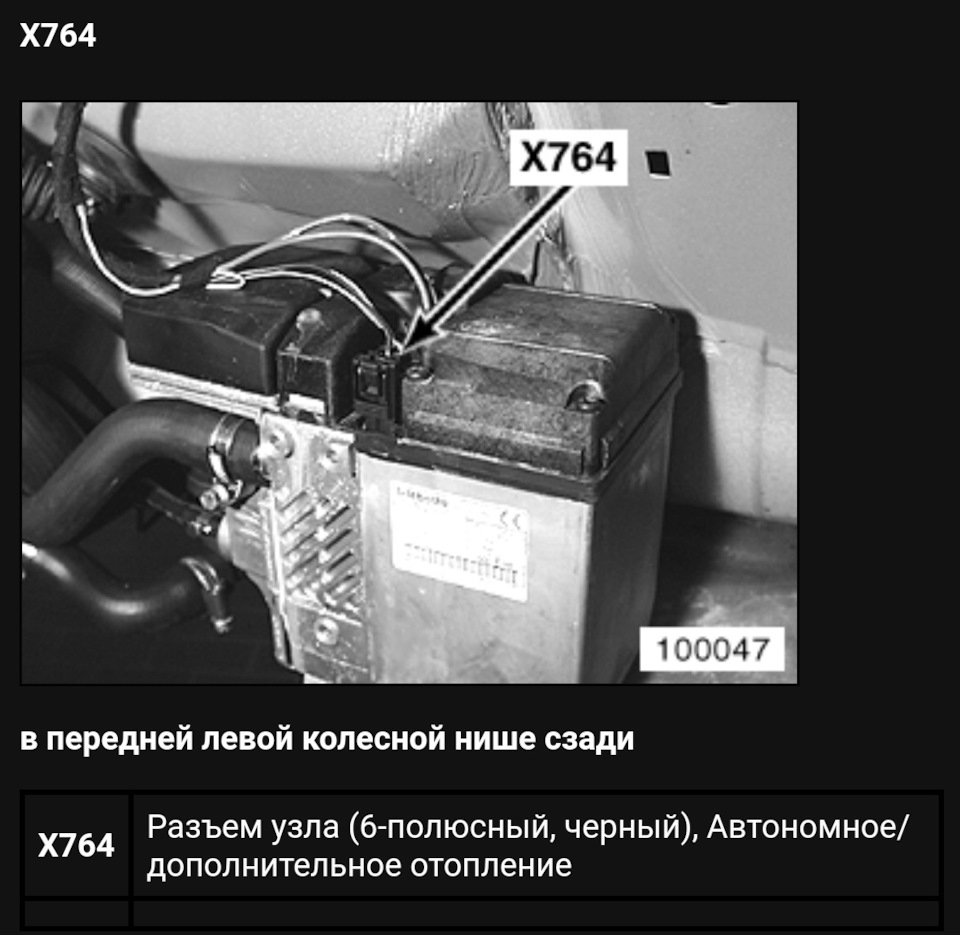

Вот наша вебаста под позывным А14 имеет выход через разъем Х764 по k шине к разъему х10116.

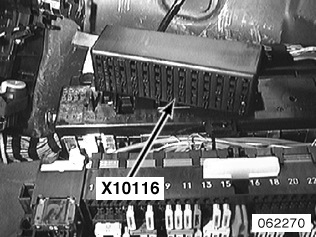

Разъем х10116 есть ничто иное как гребенка с соединениями воедино проводов(в данном случае k-bus с разных блоков.

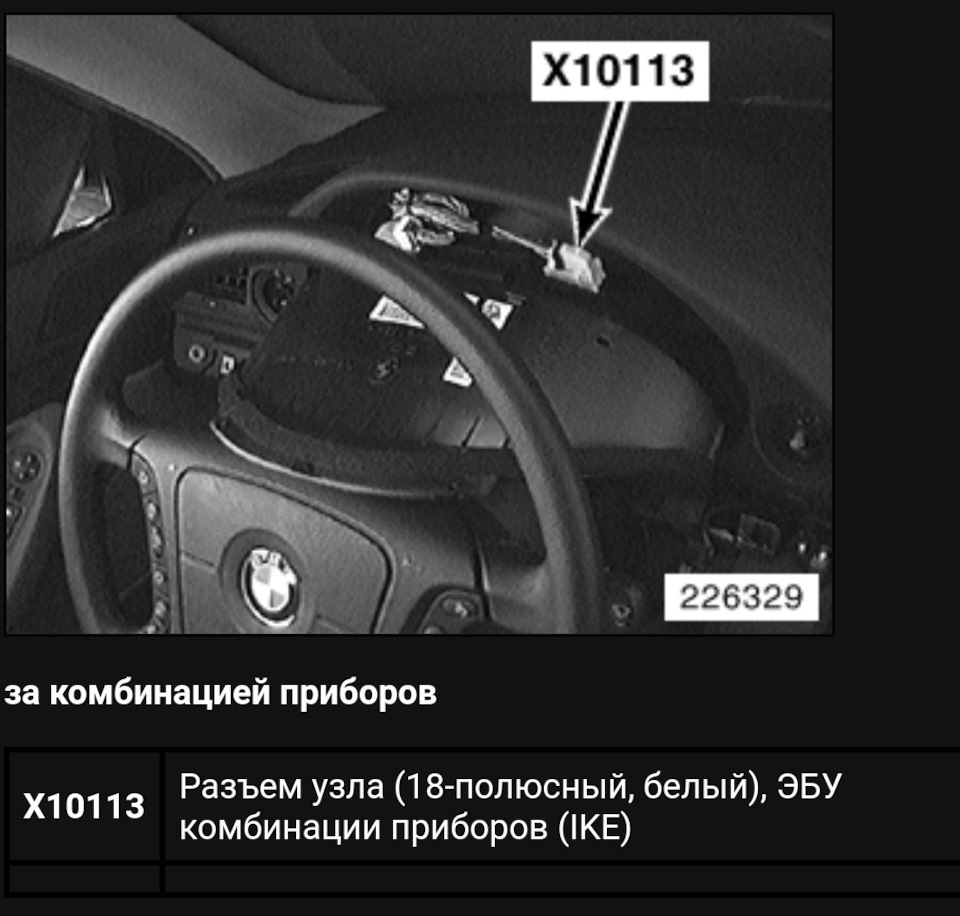

После разветвления в этом разъеме, сигнал от вебасты идет на приборку (А63) через разъем Х10113 и на блок IHKA (А11) системы отопления.

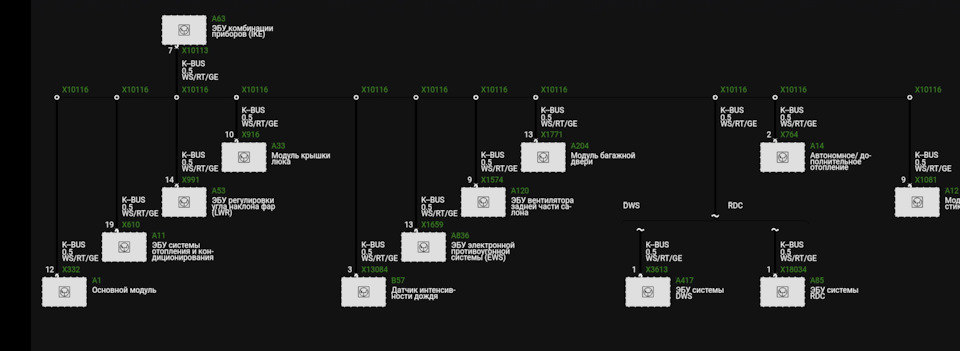

Самое вкусное появляется на соединении Х10116. И что мы там видим:
Сходятся карты все в этом разъеме-система RDC, багажник, дворники, EWS, датчик дождя, люк, угол наклона фар, основной модуль GM, эбу системы кондиционирования.

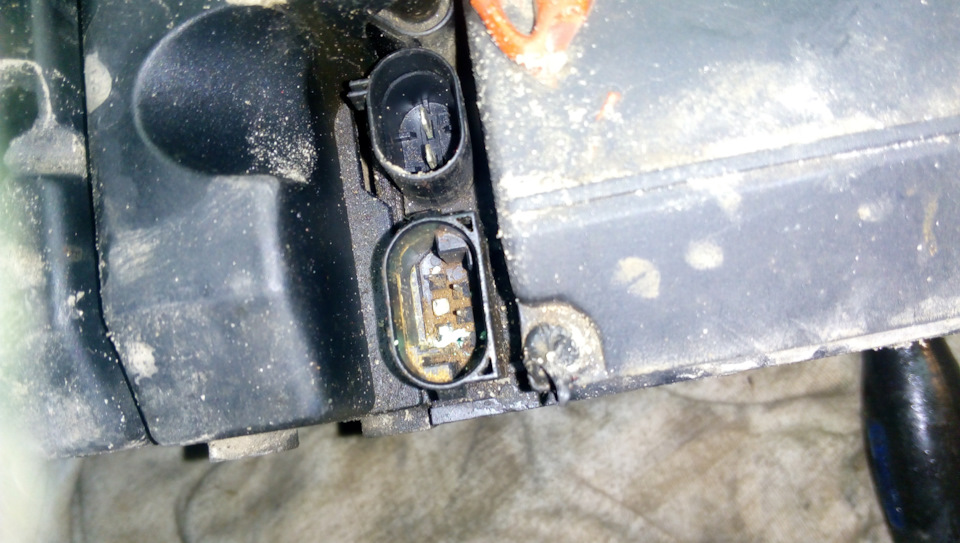

Отключаем разъем на вебасте с к шиной и происходит чудо. Машина начинает жить нормальной жизнью. Но греется долго(
