Что такое шток сцепления

Замена штока сцепления и выжимного

Появилось чуть чуть времени, а в багажнике всегда есть, что поменять. В этот раз жребий пал на шток сцепления и выжимной. Были приобретены ещё 9 месяцев назад:

Шток 015141741AA (Chery Amulet)
Выжимной 3151802003 SACHS

Сразу оговорюсь, выжимной подшипник от компании LUK мне понравился гораздо больше.

Замена довольно проста!
Домкратим переднее левое колесо (если нет подъёмника).
Снимаем колесо, подкрылок, защитный пыльник. Видим зелёную железную крышку. Она на герметике, снимается широкой плоской отвёрткой, поддевая по кругу.

Чтобы вытащить выжимной подшипник нужно освоить лапку (она на шлицах). Вынимаем стопорную скобу

Поддеваем отвёрткой вал, и отодвигаем его пока лапка на выжимном не опустится вниз

Магнитом достаём выжимной

На штоке значительная выработка

Далее всё в обратной последовательности, только

Источник

Как работает шток сцепления

Привод сцепления

Сцепление – это механизм, предназначенный для передачи крутящего момента двигателя к коробке передач, а также плавного соединения и разъединения двигателя с механизмами трансмиссии. С его помощью можно начинать движение на автомобиле, переключать передачи, останавливаться с работающим двигателем, маневрировать при резком изменении скорости.

Механизм сцепления предохраняет детали двигателя и трансмиссии автомобиля от повреждений и перегрузок при быстром включении передач и резком торможении.

В конце этой статьи смотрите видео-урок, в котором очень наглядно продемонстрированно, как работает механизм сцепления в автомобиле.

А ниже мы расскажем о принципе работы сцепления автомобиля, об устройстве и типах приводов включения и выключения сцепления, и о том, как правильно пользоваться механизмом сцепления на автомобилях с механической коробкой передач.

Принцип работы сцепления автомобиля

Принцип работы сцепления автомобиля заключается в плавном соединении и разъединении между собой двух металлических дисков: один жестко привязан к валу двигателя, а второй – к коробке переключения передач.

Механизм сцепления приводится в действие тросом, ведущим от педали в подкапотное пространство автомобиля непосредственно к самому механизму сцепления. При нажатой педали происходит разъединение двигателя и трансмиссии.

Основными деталями механизма сцепления являются:

Диск, передающий усилие двигателя, называется ведущим (он же нажимной или «корзина» сцепления). Он крепится шарнирными соединениями к штампованному стальному кожуху, который, в свою очередь, жестко соединен болтами с маховиком коленчатого вала. Такой вид крепления позволяет ведущему диску сцепления изменять расстояние до кожуха.

При продольном перемещении «корзина» сцепления прижимает к маховику диск, называемый ведомым. Он соединен с первичным валом коробки переключения передач. В рабочем положении ведомый диск зафиксирован между маховиком и нажимным диском, а при нажатии на педаль сцепления он освобождается.

Плавность включения сцепления обеспечивается за счет проскальзывания дисков до момента их полного прижатия друг к другу. Для этого ведомый диск делают из нескольких частей, разделенных упругими пластинами. Также он имеет специальные накладки из материала, устойчивого к нагреву и износу. Нажимной диск сцепления тоже подпружинен и имеет теплоизолирующие прокладки.

При отпущенной педали сцепления ведущий и ведомый диски прижимаются сильными пружинами к маховику, образуя жесткую конструкцию. При этом вал коробки передач начинает вращаться со скоростью вращения коленвала, передавая усилие к узлам трансмиссии и далее через приводные валы к колесам. Автомобиль трогается с места.

Но скорости двух валов не могут моментально стать одинаковыми, автомобиль в этом случае «прыгнет» и заглохнет. Поэтому педаль управления сцеплением отпускается плавно, чтобы с помощью сил трения уравнять вращение ведущего и ведомого дисков. Тогда можно нажатием на педаль акселератора изменять скорость вращения коленвала и, соответственно, управлять скоростью движения автомобиля.

Такой вид сцепления называется сухим, дисковым и постоянно замкнутым. Это значит, что для его работы нужны сухие поверхности дисков, при отпущенной педали, соединенных друг с другом.

Виды привода сцепления

Приводное устройство предназначено для дистанционного управления сцеплением непосредственно водителем в салоне автомобиля. Нажатие на педаль сцепления напрямую влияет на нажимной диск.

Известны следующие типы приводов:

Наиболее распространены первые два типа. В грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлика устанавливается на машины с роботизированной коробкой передач.

В некоторых автомобилях для облегчения используется пневматический или вакуумный усилитель.

Механический привод

Механический или тросовый привод отличается простой конструкцией и невысокой стоимостью. Он неприхотлив в обслуживании и состоит из минимального количества элементов. Механический привод установлен в легковых и легких грузовых автомобилях.

К компонентам механического привода относятся:

Трос сцепления с покрытием является основным приводным элементом. Трос сцепления прикреплен к вилке, а также к педали в салоне. В тот момент, когда водитель нажимает на педаль, действие передается через трос на вилку и выжимной подшипник. В результате маховик отсоединяется от трансмиссии и, следовательно, выключается сцепление.

На соединении троса и приводного рычага предусмотрен регулировочный механизм, который гарантирует свободное движение педали сцепления.

Ход педали сцепления является свободным, пока не будет активирован привод. Расстояние, пройденное педалью без особых усилий со стороны водителя, когда она нажата, является свободным.

Если переключения передач шумные, а в начале движения есть легкая тряска автомобиля, необходимо будет отрегулировать ход педали.

Зазор сцепления должен составлять от 35 до 50 мм свободного хода педали. Нормы этих показателей указаны в технической документации на автомобиль. Ход педали регулируется изменением длины штока с помощью регулировочной гайки.

В грузовиках используется не тросовый, а механический рычажный привод.

К преимуществам механического привода относятся:

Основным недостатком считается меньший КПД, чем у гидропривода.

Гидравлический привод сцепления

Гидравлический привод более сложен. Его компоненты, помимо выжимного подшипника, вилки и педали, также имеют гидравлическую магистраль, заменяющую трос сцепления.

Фактически, эта магистраль аналогична гидравлической тормозной системе и состоит из следующих компонентов:

Устройство главного цилиндра сцепления аналогично устройству главного тормозного цилиндра. Главный цилиндр сцепления состоит из поршня с толкателем, расположенного в картере. Он также включает резервуар для жидкости и уплотнительные кольца.

Рабочий цилиндр сцепления, аналогичный по конструкции главному цилиндру, дополнительно оснащен клапаном для удаления воздуха из системы.

Механизм действия гидравлического привода такой же, как и у механического, только сила передается жидкостью в трубопроводе, а не тросом.

Когда водитель нажимает на педаль, усилие передается через шток на главный цилиндр сцепления. Затем из-за несжимаемости жидкости приводятся в действие рабочий цилиндр сцепления и рычаг управления выжимным подшипником.

В качестве преимуществ гидравлического привода можно выделить следующие особенности:

Главный недостаток гидропривода — более сложный ремонт по сравнению с механическим. Утечки рабочей жидкости и воздух в системе гидропривода — пожалуй, самые частые неисправности, которые встречаются в главном и рабочем цилиндрах сцепления.

Гидравлический привод применяется в легковых и грузовых автомобилях с откидной кабиной.

Принцип работы приводов сцепления

Принцип работы привода сцепления автомобиля, с которым усилие от педали передается на механизм переключения, может быть механическим, гидравлическим или электрическим.

Механический привод сцепления конструктивно самый простой: он представляет собой стальной трос, связывающий тягу педали и рычаг включения сцепления. На нем обычно находится резьбовое соединение, которым можно регулировать длину троса. Недостаток такого привода – большее усилие при нажатии на педаль.

Гидравлический привод комфортнее в работе, особенно если приходится часто пользоваться сцеплением. Его принцип работы похож на работу тормозной системы: при нажатии на педаль поршень давит на жидкость, которая, двигаясь в цилиндре, приводит в движение толкатель рычага включения сцепления. В этом случае ход педали мягче, но нужно следить за состоянием гидравлических шлангов, и контролировать уровень и качество заливаемой в систему гидравлической жидкости.

Электрический привод отличается от механического тем, что трос выключения сцепления приводится в движение от электромотора, который включается при нажатии на педаль. В остальном его устройство мало чем отличается от механического привода.

Основные неисправности

Основным неисправностями приводов сцепления является выход из строя одного из элементов системы вследствие износа.

В механическом приводе сцепления чаще всего выходит из строя трос, который связывает педаль сцепления и вилку переключения. Вследствие износа трос может порваться, перекрутиться или растянуться, что приводит к ухудшению работы сцепления.

Основными причинами возникновения проблем с работой гидравлического привода сцепления может быть следующее:

В случае с электрогидравлической системой к выше приведенным неисправностям гидравлической системы можно добавить проблемы с электрикой, механизмом, который приводит в действие цилиндры, системой управления работы привода.

Привод сцепления должен всегда находиться в исправном состоянии, поэтому необходимо своевременно обращаться на специализированные сервисные центры, где опытные мастера смогут провести качественную диагностику и ремонт отдельных элементов привода.

Также на эту тему вы можете почитать:

Тюнинг ВАЗ-2170 (Лада Приора) улучшит стандартную Приору

Форд Мондео с пробегом: какие могут быть проблемы?

Система охлаждения двигателя также незаменимая вещь в автомобиле

Топливный насос (бензонасос) ВАЗ 2109 (карбюратор) и его замена

Volvo S40 2003-2013 годов на вторичном рынке

Поделитесь в социальных сетях

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

Как правильно пользоваться сцеплением на автомобиле

На практике работа со сцеплением автомобиля в основном выражается в выработке навыка правильного трогания с места, особенно на подъеме. При оживленном городском движении умелая работа с педалью позволит автомобилю двигаться плавно и не заглохнуть при резком торможении.

При начале движения, нужно, отпуская педаль сцепления, уловить момент соприкосновения дисков, уравновесить скорости их вращения, и дальше плавно отпустить педаль. Ориентир – число оборотов двигателя. Если двигатель работает равномерно, значит, сцепление включается правильно.

Сцеплением следует пользоваться лишь при старте, переключении передач и при остановке автомобиля. Выполнение этого требования продлит срок его службы.

Две главные неисправности механизма сцепления – это недостаточно плотное соприкосновение дисков и недостаточно полное их разъединение.

Если эти неисправности не устраняются регулировкой привода, то необходим ремонт самого механизма в стационарных условиях.

Разновидности привода сцепления

Зависимо от реализации передачи усилия различают несколько видов приводов, используемых соответственно типу сцепления, компоновке авто и принятым при конструировании техническим решениям по обеспечению управления.

На сегодняшний день основными типами привода являются:

Есть ещё электрический привод, имеющий в составе электромотор, и комбинированные варианты, но они не получили массового распространения в современном автомобилестроении, потому далее речь пойдёт именно об основных разновидностях.

При условии отсутствия усилителя, усилие на ножной рычаг не должно быть более 150 Н для легкового транспорта и 250 Н для грузовиков, полный ход педали находиться в границах 120-190 мм, при этом общее передаточное число привода имеет значение 25-50. Если же управление сцеплением требует усилий больше допустимого, для упрощения задачи в конструкции используют пневматические и вакуумные усилители.

Легковой автомобиль чаще всего оснащается механизмом с гидравлическим типом привода, нередко с серво пружиной, или механическим тросовым приводом. Для малотоннажных грузовиков или транспорта средней грузоподъёмности также применяют механический и гидравлический типы приводов, а для крупнотоннажного транспорта (автомобили-тягачи, часто используемые для формирования автопоездов) устанавливается комбинированный – механический с пневмоусилителем или гидравлический с пневмоусилителем.

Виды устройства

На современных автомобилях устанавливают привод трех видов: гидравлический, механический.

Механический привод

Механический – чаще всего используется в конструкции небольших легковых авто. Его основные преимущества – простата, надежность в эксплуатации, взаимозаменяемость узлов, низкая стоимость ремонта.

Механический привод включает в себя педаль, трос, а также рычажную передачу.

Основной элемент этой версии – трос, заключенный в оболочку, он соединяет педаль и вилку выключения.

После нажатия на педаль усилие посредством троса передается на рычажную передачу, та, в свою очередь, двигает вилку, которая выключает сцепление.

Устройство оснащено механизмом, которым можно регулировать свободный ход педали. Необходимость такой регулировки вызвана постоянным изменением расположения педали вследствие износа фрикционных накладок.

Источник

Рабочий цилиндр сцепления — устройство, ремонт и замена

Одной из основных частей гидропривода системы сцепления, наряду с главным является рабочий цилиндр сцепления. Основная задача этого устройства состоит в передаче усилия возникающего при нажатии педали и поступающего с главного цилиндра через шланг, на детали, непосредственно взаимодействующие с коробкой передач: вилка сцепления и выжимной подшипник.

Традиционно рабочий цилиндр сцепления располагается на картере коробки передач или рядом с ним и по своему принципу действия и устройству схож во всех моделях машин, разняться лишь детали: из чего изготовлен корпус, шток и прочее.

Для самостоятельного ремонта или замены этой детали нужно разбираться в принципе ее работы, основных составляющих, расположенных в ее корпусе и признаках возможных неисправностей.

Принцип действия и конструкция

Нажимая на педаль, происходит воздействие на главный цилиндр, где создается давление, в результате чего гидравлическая жидкость через шланг и нагнетательный клапан попадает в рабочий цилиндр и посредством штока приводит в действие толкатель, который, выжимая вилку, способствует включению или выключению выбранной передачи.

Конструкция рабочего цилиндра, показанная на фото не такая и сложная, как может показаться на первый взгляд. Он состоит из таких основных деталей:

соответственно сам корпус, который может быть пластиковым или железным;
находящийся на нем клапан выпуска воздуха, который используется при прокачке;
возвратная пружина;
рабочий шток (поршень);
толкатель, воздействующий на вилку;
стопорное кольцо;
резиновые части: уплотнительные кольца и манжет.
все элементы
Детали цилиндра привода сцепления: 1 – корпус; 2 – штуцер; 3 – колпачок; 4 – толкатель; 5 – уплотнительное кольцо; 6 – поршень; 7 – уплотнительное кольцо; 8 – тарелка; 9 – пружина; 10 – шайба; 11 – стопорное кольцо

Износ или неисправность некоторых из вышеперечисленных деталей может привести к ухудшению работы всей системы сцепления, о чем можно будет судить по некоторым признакам.

Признаки возможных неисправностей

На приближающийся ремонт или момент когда потребуется замена рабочего цилиндра сцепления, могут указывать такие признаки:

Визуально наблюдается резкое уменьшение уровня тормозной жидкости в бачке, что свидетельствует о ее утечке, причиной может служить износ манжет рабочего цилиндра или нарушение целостности шланга также это будет видно по пятнам под автомобилем.

Слишком мягкий ход или периодические провалы педали сцепления сигнализируют о воздухе, попавшем в систему, если при прокачке не произошло улучшений в работе сцепления или они оказались временными, то следует осмотреть рабочий цилиндр. При нахождении на нем мест, откуда течет жидкость, это может быть трещина в корпусе или изношенный манжет, следует произвести его ремонт.

Педаль сцепления постепенно опускается все ниже, и ощущаются проблемы при переключении передач, регулировка высоты педали не приносит результата, а уровень жидкости в бачке остается без изменений, это признак поломки пружины в рабочем цилиндре, соответственно требуется ее поменять.
Обнаружив, что причиной ухудшения работы сцепления является рабочий цилиндр не стоит сразу кидаться в крайности и менять его полностью. В продаже имеется ремкомплект рабочего цилиндра сцепления, такой как на фото.

В ремкомплект входят, в зависимости от марки авто, основные изнашиваемые детали: возвратная пружина, шток, манжет, уплотнительные кольца и пр.

Снятие, разборка и ремонт

Снять и произвести ремонт рабочего цилиндра не представляет особого труда, как описывалось выше, он в основном находится на картере коробки передач, что наглядно показано на фото.
Открутив крепящие болты, и отсоединив толкатель от вилки, подготовьтесь к снятию шланга, идущего от главного цилиндра.
Так как в нем находится гидравлическая жидкость, то шланг нужно заглушить подходящей по диаметру пробкой. Некоторые специалисты советуют, отсоединив шланг, слить всю жидкость, так как, сливаясь, она промоет систему гидропривода от накопившейся грязи.

Снятый цилиндр подвергаем разборке и ремонту, если корпус металлический, то можно его зажать в тиски, в случае с пластмассовым корпусом, делать этого не стоит во избежание возможных повреждений.

Отсоединив воздушный клапан, нужно снять наружный манжет, а затем, в зависимости от конструкции, чтобы получить доступ к штоку вынуть стопорное кольцо. Произведя разборку, следует внимательно осмотреть все детали: пружину, шток, зеркало цилиндра на предмет механических повреждений.

Все промыть тормозной жидкостью, следует помнить, что нельзя для этого применять бензин, солярку, машинное масло или воду, так как эти жидкости могут привести к разбуханию резиновых деталей. Сборку цилиндра производить в обратном порядке.

Производя ремонт все резиновые составляющие: манжет, уплотнительные кольца и прочее, в независимости от их состояния поменять на новые.

Если ремонт, по каким-либо причинам невозможен:

найдены трещины на корпусе;
большие выработки на внутренней поверхности корпуса из-за неисправного штока.
Следует приобрести новый рабочий цилиндр и заменить его полностью.
Прокачка системы, регулировка педали

Установив отремонтированный или новый цилиндр на место, подсоединив к нему гидравлический шланг, следует прокачать систему и произвести регулировку высоты педали сцепления.
Прокачка после замены рабочего цилиндра, делается аналогично той, что производится после ремонта главного цилиндра, но в некоторых марках автомобилей, например «Фиат» эта процедура производится наоборот. Для «обратной» прокачки самостоятельно, потребуется:

шланг такого диаметра чтобы плотно одевался на выпускной клапан;
специальный или просто большой шприц с диаметром носика подходящим под шланг;
ключ для откручивания воздушного выпускного клапана.

Откручиваем крышку бачка с жидкостью. Набираем в шприц гидравлическую жидкость и выгоняем из него все воздушные шарики, один конец шланга подсоединяем к клапану, другой к шприцу. Открутив воздушный клапан на пару тройку оборотов, надавите на шприц и введите жидкость в цилиндр. Не снимая шланга, закрутите клапан, чтобы туда не попал воздух.

Произвести эту процедуру следует несколько раз, до окончательного выхода воздуха из системы в бачок. Затем следует произвести нажатие на педаль сцепления до десяти раз и если требуется провести ее регулировку по высоте.

Источник

Замена штока главного цилиндра сцепления

Статья скорее всего будет полезна тем, у кого стали плохо включаться первая передача и/или выключаться задняя. Здесь я постараюсь ответить на вопрос, как поменять шток главного цилиндра сцепления без снятия/замены самого цилиндра и тем самым сэкономить около 5000 р.

Итак, если появились проблемы с включением/выключением передач, то необязательно торопиться бежать менять сцепление, возможно, проблему можно решить с минимумом затрат средств и усилий.

Главный цилиндр сцепления — это своеобразная болячка у Cerato старше 2009 года, так как конструкторы почему-то решили делать шток из пластика, который само собой со временем изнашивается, и получается вот такая картина:

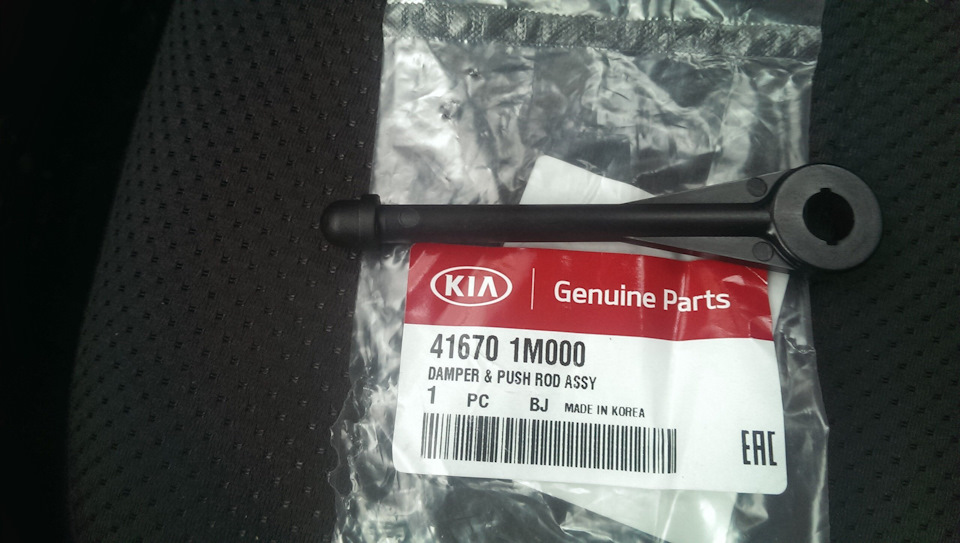

А вот так выглядит новый шток:

Я в своё время по глупости заменил весь цилиндр (парт-номер: 416051M000) за 5370 р. + 1000 р. за работу, так как не знал, что отдельно можно приобрести только шток: 416701M000 за 650 р. (весь мой горе-опыт изложен вот в этой статье).

Крепиться шток непосредственно к педали сцепления:

Соответственно, сначала необходимо отсоединить шток от педали, а вот чтобы извлечь его из цилиндра, нужно найти и вытащить небольшую пластиковую защёлку:

Делать всё надо аккуратно, чтобы из цилиндра не повылетали и не потерялись пружинка и прочие составляющие) Чтобы защёлка легко вытащилась, нужно немного вдавить шток, и вуаля:

Заменяем шток и заново наслаждаемся своей машиной)
Всем плавных переключений)

Источник

Шток рабочего цилиндра сцепления ваз 2123

Всё о рабочем цилиндре сцепления и почему не стоит на Шеви Ниве использовать деталь от классики?

Рабочий цилиндр Нивы Шевроле – составная часть гидропривода сцепления. Он находится в непосредственной близости от двигателя и КПП и выполняет такие задачи:

Узел отличается долговечностью, но, как любая деталь автомобиля, имеет ограниченный ресурс и иногда нуждается в замене.

Устройство

Устройство узла ничем не отличается от установленных на других моделях машин АвтоВАЗа. Рабочий цилиндр сцепления (РЦС) состоит из следующих частей:

РЦС установлен рядом с вилкой и работает следующим образом:

Когда водитель отпускает перестает давить на педаль, давление в системе падает и поршень с толкателем под действием пружины возвращаются в исходное положение.

Деталь имеет артикул 2123-1602510-01 и продается по цене от 600 рублей.

Возможные неисправности

Главный признак поломки рабочего узла – провал педали сцепления. Это случается при износе уплотнителей. Однако возможны и другие неисправности:

Работоспособность узла можно восстановить с помощью ремкомплекта. Замена нужна лишь при появлении ржавчины в цилиндре.

РЦС от «классики» на Шниву

Установка рабочего цилиндра, не соответствующего заводским параметрам, нежелательна. Ход у РЦС от «классики» и Нивы отличается. В результате сцепление становится жестче и начинает или «хватать» в самом конце, или не полностью выключаться. Также детали отличаются креплением, поэтому при установке «неродного» цилиндра придется переделывать кронштейн.

Замена

Чтобы поменять цилиндр понадобятся тормозная жидкость, вороток с головкой на 13, гаечный ключ на 17. Порядок работы:

Установка РЦС выполняется в порядке, обратном снятию. После монтажа нового или восстановленного РЦС необходимо прока

Важно: если поврежден один лишь пыльник, достаточно заменить только его, не отсоединяя шланг. Артикул детали – 2123-1602518. Стоит пыльник от 45 рублей, но лучше покупать качественные запчасти по цене 140 рублей и выше.

Полезное видео

Посмотрите визуально про проблемы со сцеплением в видео ниже:

Устройство, неисправности и подробная инструкция по замене главного цилиндра сцепления Нивы Шевроле

Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция

Пора менять сцепление на Ниве Шевроле? Пошаговая инструкция по замене узла и отдельно вилки

Рабочий цилиндр сцепления (РЦС)

Рег.: 12.12.2008
Тем / Сообщений: 2 / 4252
Откуда: Омск
Возраст: 50
Авто: ВАЗ-1118, 2008

Рег.: 05.02.2010
Сообщений: 84
Откуда: Казахстан Аксай
Возраст: 35
Авто: 21214-5325010-10 2012 г.в

Рег.: 05.11.2007
Сообщений: 5129
Откуда: Новосибирск
Возраст: 37
Авто: Фора, 212180 2002 г. в. карб

Рег.: 12.12.2008
Тем / Сообщений: 2 / 4252
Откуда: Омск
Возраст: 50
Авто: ВАЗ-1118, 2008

Рег.: 05.11.2007
Сообщений: 5129
Откуда: Новосибирск
Возраст: 37
Авто: Фора, 212180 2002 г. в. карб

Captain
я в том плане, что шток уже более длинный.

а что проблема есть — это и так понятно

Имя: Сергей
Рег.: 07.05.2012
Сообщений: 236
Откуда: Россия, Ярославль
Возраст: 42
Авто: ВАЗ2131 LADA 4×4 Е-газ ЕВРО-3, 2011 г.в.

Имя: Ярослав
Рег.: 21.03.2012
Тем / Сообщений: 3 / 8252
Откуда: Таганрог
Возраст: 30
Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Рег.: 30.09.2007
Сообщений: 491
Откуда: Харьков
Возраст: 75
Авто: ВАЗ 21214 07г.в., М 2141 88г.в.

Имя: Сергей
Рег.: 07.05.2012
Сообщений: 236
Откуда: Россия, Ярославль
Возраст: 42
Авто: ВАЗ2131 LADA 4×4 Е-газ ЕВРО-3, 2011 г.в.

На торце цилиндра имеется буртик. Этот буртик входит в проточку на кронштейне крепления РЦс. Теоретически, если не попасть этим буртиком в проточку, то цилиндр может и зажать, хотя это маловероятно.

Короче, радиус кривизны внутренней поверхности кронштейна по-любому больше радиуса РЦС. И намертво зафиксировать РЦС этим кронштейном не выйдет, как ни старайся. Если РЦС зажат, значит что-то не так. На буртике РЦС еще две лыски есть, они должны быть сориентированы вверх и вниз и предотвращают проворачивание РЦС в кронштейне. Одна из лысок располагается вдоль нижнего болта кронштейна РЦС. Может эти лыски сориентированы неправильно, тогда РЦС зажать может.

Имя: Ярослав
Рег.: 21.03.2012
Тем / Сообщений: 3 / 8252
Откуда: Таганрог
Возраст: 30
Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Рег.: 30.09.2007
Сообщений: 491
Откуда: Харьков
Возраст: 75
Авто: ВАЗ 21214 07г.в., М 2141 88г.в.

Имя: Сергей
Рег.: 07.05.2012
Сообщений: 236
Откуда: Россия, Ярославль
Возраст: 42
Авто: ВАЗ2131 LADA 4×4 Е-газ ЕВРО-3, 2011 г.в.

А у меня РЦС болтается (не болтаться он не может, так видимо задумано), тоже ничего не удлинял и не убирал, купил, поставил, работает как должно. Правда у меня сцепление 2123 (Валео) с завода.

В FAQ есть отличная статья по замене сцепления, там есть и про установку РЦС — http://www.niva-faq.msk.ru/tehnika/transmis/scepl/sc2123.htm

А у меня вопрос: никто не пробывал фиксировать пыльник у шарика штока ну, например, стяжкой капроновой или маленьким хомутиком? А то при работе пыльник складывается по гофрам, а расправляться до конца при выдвижении штока не хочет, при выключении сцепления часть штока остается голой и видимо налипшая в этот момент на него грязь может попадать под пыльник и скапливаясь в цилиндре приводить к выходу РЦС из строя. У меня в протекающем РЦС под пыльником было полно отложений, присохших к стенкам РЦС. При попытке извлечь поршень из цилиндра эти отложения заклинивали поршень и не давали его вынуть

Имя: Ярослав
Рег.: 21.03.2012
Тем / Сообщений: 3 / 8252
Откуда: Таганрог
Возраст: 30
Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Рег.: 03.02.2011
Сообщений: 365
Откуда: Ульяновск
Возраст: 40
Авто: ВАЗ-21214М-027, 2013 г.в. (2 штуки)

Имя: Ярослав
Рег.: 21.03.2012
Тем / Сообщений: 3 / 8252
Откуда: Таганрог
Возраст: 30
Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Починка сцепления автомобиля шевроле нива

Снятие и установка рабочего цилиндра сцепления Chevrolet Niva

Нива. Замена рабочего цилиндра сцепления 21213

За нырнув в яму выяснил, да тут не капает, а просто уже течёт как из крана, Полный размер Вот так всё выглядело под машиной. Выжимной подшипник классического авто- не рассчитан на режим работы штока в поджатом состоянии, который при этом вращается. Если нажав на педаль будет слышен шум, то это говорит о том что его следует менять, сделать это можно следующем образом; С зацепления с вилкой выводится подшипник Место для выжимного хорошенько очищается и устанавливается новая деталь.

Если все же установить изделие на классику, то можно обнаружить скорейший износ подшипника. Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ!

Проверяем какую плотность имеют пружины демпфера. Для ремонта из инструмента необходимо: Обязательно необходимо заменить пыльник и кольцо уплотнения.

Производитель правда странный, «КейЭйСи», посмотрим как он себя будет вести.

Полный размер Цилиндр новый. Добравшись до гаража выяснилось, нужно немного разобрать, накопившийся «хлам». За нырнув в яму выяснил, да тут не капает, а просто уже течёт как из крана, Полный размер Вот так всё выглядело под машиной.

Накатилось как говориться одной волной. Для начала, чтобы потом не мучиться, открутите шланг подачи тормозной жидкости в рабочий цилиндр, й ключ а затем уже можно спокойно открутить два болта крепящих скобу й ключ.

Детали и расходники:

Не потеряйте пластинку, что под цилиндром, она прижимает цилиндр к скобе и находиться между скобой и корпусом КПП, выпуклой частью наружу

После как собрали всё что высыпалось на вас, можно спокойно открутить сам цилиндр с шланга осторожно там медная шайба, размер не помню, но лучше её заменить

Ура на меня потекла струя тормозухи, пусть вытечет, это не страшно, а загваздаться пытаясь наживить новый цилиндр реально. И так, на меня ничего не капает, можно и собирать.

Благо рядом валялся болт передних нижних салентблоков, его и приладил. На этом этапе снятие закончено, далее, необходимо заменить извлеченный элемент на новый и установить все в порядке обратном снятию.

Цилиндр сцепления рабочий ваз 2123 АвтоВАЗ 2123-1602510

После установки потребуется прокачка системы выгнать воздух из системы. Новый рабочий цилиндр для Шевроле Нива обойдется в рублей, поэтому не стоит огорчаться, если изделие уже не подлежит ремонту. Замена изделия осуществляется в редких случаях, поэтому при обнаружении неисправности рабочего цилиндра можно осуществить его ремонт.

Для процедуры ремонта потребуется: После того как цилиндр был снят с автомобиля, необходимо приступить к таковым действиям: Извлеченный цилиндр зажимается в тиски и осуществляется его разборка.

Извлекается резиновый пыльник вместе с толкателем.

Сняв стопорное кольцо, извлекается поршень. С поршня осуществляется снятие пружины с уплотнительной прокладкой.

Прокладку обязательно нужно заменить на новую. Далее осуществляются очистительные работы цилиндра и штуцера с целью очищения каналов для выведения воздуха.

Если пружина имеет деформированный вид, то ее стоит заменить. Обязательно необходимо заменить пыльник и кольцо уплотнения. Перед сборкой изделия необходимо все имеющиеся детали промыть только тормозной жидкостью.

Сборка цилиндров проводится в последовательности обратной снятию, а по окончании работ стоит убедиться в отсутствии сторонних предметов, которые возможно были не установлены. После установки следует провести удаление воздуха из системы, а после и проверить работоспособность сцепления Шевроле Нива. Стоит знать… Очень часто задается вопрос:

Замена сцепления на ниве без помощника, в одно лицо

Замена сцепления на ниве

Сразу после нового года, 7 января я наконец-то поменял сцепление на ниве, заодно сменил главный и рабочий цилиндры сцепления.

Замена сцепления на ниве и на моноприводе совершенно разные по трудоемкости задачи. Я свое сцепление менял два дня, правда попутно сделав еще много чего. Крайне желательно позвать друга на помощь.

Мне удалось все сделать одному, но в следующий раз постараюсь делать это с помощником.

Итак, начинаем наш нелегкий путь. Замена сцепления на ниве в полтора раза более заморочистое занятие, чем на обычном кредито-переднем приводе. У Нивы есть еще раздаточная коробка и два карданных передачи, все это прикручено между собой и к КПП. На фото видно, что передний кардан уже снят.

Живописный вид на раздатку, далее РК. В принципе до конца откручивать задний кардан смысла нет. Просто открутить от флянца РК и отложить в сторону. Как на фотографии.

Помниться в том году немного писал про промежуточный вал. Он стал причиной схода с трофи-рейда на первомайке. На фотографии новый промвал для 21213 — шрусовый, одна часть его по сути стандартная «граната». Крестовинный старого образца в магазинах не найти, что печально.

Есть на разборах и вроде слышал, что делают неоригинал. Сходу не купил, ездить было надо, взял опять стандартный. Его особенность, что при повреждении обездвиживается автомобиль.

Для того, чтобы снять РК, необходимо сверху освободить рычяги блокировки и пониженной передачи. Для этого снимается весь кожух МКПП. Кожух на больших саморезах, под крестовую отвертку. Под кожухом, прямо из салона видим бублик промвала.

Дальше спускаемся под машину и откручиваем опоры раздатки. Но перед этим шилом, ножницами, чем-то острым обводим положение опор относительно дна. На фото видно след вокруг шпилек — это вот он и есть — метки. Нужно, чтобы поставить раздатку в такое же положение, когда будем ставить ее назад.

Трещеткой на 13 с длинной головкой откручиваем гайки со шпилек, 4 штуки по две на каждую опору. Дальше потребуется помощник или собственная дурь. Хватаем раздатку и аккуратно, чтобы не повредить шпильки снимаем ее. Одна из самых противных проблем у старых нив — как раз шпильки раздатки.

Ну да — надо приварить, согласен. Весной доделаю.

Далее будем снимать коробку передач. На фото на нас смотрит флянец вала кпп, к которому прикручивается промежуточный вал между РК и КПП. Сам процесс снятия я не заснял, так как снимал один и пачкал руки, фотографировать было неудобно.

Колокол КПП прикручен к блоку двигателя четырьмя болтами

Вроде на 17 или на 19 — не помню, да и не особо важно. Главное, что нужны головки с удлинителями, так просто до них не добраться

Первый раз кажется сложно, но на самом деле надо просто трещетку с хорошим удлинителем.

А это снятая раздатка, уложена по ближе к заднему мосту, чтобы не мешалась

Сняв КПП примеряю на нее подшибник.

Пришла пора установить все на маховик. На фото все уже прикручено. Тем, кто самостоятельно меняет сцепление первый раз необходимо знать, что для центровки диска и корзинки необходимо использовать первичный вал кпп. Его можно взять из коробки передач, разобрав ее и отпилив болгаркой. Конец первичного вала торчит из колокола, куда надевается подшибник.

Прокачка гидропривода сцепления Нива Шевролет

В процессе не должно быть слышно никакого скрежета в коробке передач. Не прокачивается сцепление шевроле нива разгоне автомобиля он должен не прокачивается сцепление шевроле нива скорость пропорционально увеличению частоты вращения коленвала.

Если мотор работает на высоких оборотах, а автомобиль при этом будет разгоняться не динамично, то значит, что сцепление пробуксовывает. Тут потребуется его ремонт. Как определить необходимость прокачки сцепления Определить это можно потому, что при включении любой передачи будет слышен скрежет в коробке. Такая ситуация может стать свидетельством того, что в системе появился воздух. Прокачиваем сцепление нажатием и удерживанием педали Повторять процедуру следует до тех пор, пока из системы не пойдёт чистая жидкость.

В ней также не должно быть пузырьков с воздухом. Контроллируем цвет жидкости и пузырьки воздуха В процессе надо проверять уровень жидкости в бачке.

Если потребуется, её доливают. После прокачки следует долить в бачок жидкости до пометки MAX. Уходила периодически жидкость сцепления. Кроме того, к подобной поломке приводит наличие воздуха в системе. Эту проблему устраняют при помощи прокачки.

Если диск перекошен или же его поверхность покоробилась, тогда также необходима замена. Есть и другие поломки, которые могут потребовать замену отдельных деталей. Опытные автомобилисты определяют их по характерным симптомам. Так, обычно при нажатии на неисправном механизме будет слышаться характерный шум. Если он возникает только при отпускании это тоже признак поломки. Диагностика сцепления Шевроле Нивы Можно провести самостоятельную диагностику механизма не прокачивается сцепление шевроле нива.

Для этого необходимо совершить несколько операций: На автомобиле включают нейтральную передачу.

Затем заводят мотор и прогревают его до рабочих температур. В момент, когда двигатель будет действовать на холостых оборотах, выжимают полностью педаль сцепления. Нива Шевроле начинает работать на задней передаче, когда переключаете КПП.

Как прокачать сцепление на нива шевроле

Процесс не прокачивается сцепление шевроле нива проходить мягко, легко, без шума. Если слышатся различные скрипы или скрежетание, это говорит о том, что механизм неисправен. Можно проверить, как функционирует сцепление в процессе движения.

Для этого требуется выполнять переключения передач и внимательно слушать, чтобы не было шумов или каких-либо посторонних звуков. Уже было замечено о такой неисправности, как пробуксовка сцепления. Когда автомобиль набирает скорость, число оборотов коленвала также должно увеличиваться пропорционально скорости движения.

Выявить поломку поможет тахометр. Если резко нажать на газ в не прокачивается сцепление шевроле нива езды на авто, и обороты начнут расти, не прокачивается сцепление шевроле нива затем слегка упадут, при этом автомобиль разгоняется, тогда ремонт сцепления неизбежен. Прокачка гидравлического привода В списке типичных неисправностей было указано неполное выключение. Также было замечено, что причиной тому является воздух в гидравлическом приводе. Решить проблему можно при помощи прокачки.

Также она необходима, если в привод заливается новая тормозная жидкость сцепления Нива Шевроле. Для того чтобы выполнить данную операцию, понадобятся набор инструментов автомобилиста, несколько шлангов, а также емкость, куда затем будет слита жидкость.

Дополнительно необходимо подготовить тормозное средство в достаточном количестве. Не лишней будет и помощь соседа или друга.

Диагностика рабочего цилиндра сцепления

Располагается цилиндр на картере сцепления. Чтобы визуально найти его и диагностировать состояние детали, необходимо открыть капот и изучить пространство с водительской стороны.

Для начала надо определиться, что проблема кроется в данной детали, и приступить к ее ремонту или замене. Для этого существует ряд мер, которые позволяют опознать проблему самостоятельно, без необходимости визита в автосервис

Следует обратить внимание на некоторые признаки, возникающие при езде:

В этом случае производиться ремонт или замена детали.

Замена необходима при появлении неустранимых дефектов, таких как повреждение корпуса цилиндра. В других случаях можно произвести ремонт. В этом случае можно снять рабочий цилиндр Нива Шеволе и установить ремкомплект.

Для работы необходимо подготовить ключи на 13 и 17. Работа начинается с ослабления шланга, не стоит его полностью откручивать.

После этого надо слить жидкость из системы в емкость.

На данном этапе цилиндр снят, и можно установить новую деталь, производя действия в обратном порядке. После установки производиться прокачка системы, чтобы удалить из нее остатки воздуха.

Стоимость нового рабочего цилиндра сцепления довольно низкая, поэтому рекомендуется производить полную замену. Но если состояние не вызывает нареканий, то можно приобрести ремкомплект, для произведения самостоятельного ремонта.

Прокачка гидравлического привода

В списке типичных неисправностей было указано неполное выключение. Также было замечено, что причиной тому является воздух в гидравлическом приводе. Решить проблему можно при помощи прокачки. Также она необходима, если в привод заливается новая тормозная жидкость сцепления («Нива Шевроле»). Для того чтобы выполнить данную операцию, понадобятся набор инструментов автомобилиста, несколько шлангов, а также емкость, куда затем будет слита жидкость. Дополнительно необходимо подготовить тормозное средство в достаточном количестве. Не лишней будет и помощь соседа или друга.

Уровень жидкости, что есть в приводе сцепления, должен достигать нижней части заливного отверстия. Если его по каким-то причинам не хватает, следует долить средство. Затем на клапан рабочего цилиндра надевается шланг. Второй конец его опускается в емкость с подготовленной жидкостью. Далее помощник нажимает на сцепление и держит его «в полу». Будет достаточно пяти нажатий, удерживаний и отпусканий. Наконец, необходимо открыть клапан для прокачки – оттуда должна выйти жидкость и воздух. Операцию необходимо повторять несколько раз. Делаем ее до тех пор, пока весь воздух не выйдет из гидравлической системы.

Регулировка сцепления Шевроле Нива

В автомобилях Шевроле Нива устанавливается сухое сцепление. Оно приводиться в действие гидравлическим механизмом. При нарушении в работе сцепления требуется произвести его настройку. Вот несколько признаков, при проявлении которых необходимо срочная диагностика:

Появление всех этих признаков свидетельствуют о наличие проблем с регулировкой педали. Если их проигнорировать это может привести к замене сцепления и дорогостоящему ремонту.

Порядок проведения регулировки

Общий свободный ход педали должен быть в пределах 25-35 миллиметров.

Чтобы более точно отрегулировать педаль сцепления необходимо производить работу на смотровой яме или подъемнике.

Отличие регулировки на Ниве Шевроле

Сцепление в авто Шевроле Нива усиленное. Для этого использовался утолщенный металл большего диаметра. Для прижатия используются демпферные пружины. Гидравлический вариант сцепления позволяет компенсировать износ.

Диски сцепления балансируются в собранном виде. Обычно их называют корзиной. Располагается такой компонент в корпусе из алюминия. Когда производиться регулировка сцепления Шевроле Нива необходимо установить новый ведущий диск. Возможен дефект пружин, прижимающих диск.

Чтобы не производить частую регулировку в устройстве предусмотрено наличие рабочего цилиндра. Этот компонент позволяет производить автоматическое изменение зазора. При его выходе из строя узел меняется в сборе.

Ведомый диск находиться между маховиком и диском фасонной чашки. На него с помощью заклепок нанесена специальная накладка. При износе ее толщина уменьшается и заклепки могут царапать диск и вызывать биение.

При установке ступица должна быть направлена к корзине

При этом важно совместить отверстие ступицы и главный штифт

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу. Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске. Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

С нажатием педали, поршень главного создаёт давление жидкости, которое заставляет толкатель и вилку перемещать муфту выжимного подшипника.

Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).

Принцип работы

Работает узел следующим образом:

Фрикционные накладки, выжимной подшипник и прочие детали сцепления постепенно изнашиваются. В этом случае приходится менять отдельные части или узел целиком.

Замена сцепления своими руками

После определения причины неисправности сцепления нужно ее устранить. Предварительно готовятся необходимые инструменты. Для замены сцепления используются торцевые и рожковые ключи в наборе, отвертки. Центровка диска сцепления проводится оправкой.

Работы по замене выполняются по инструкции:

При повреждении элементов сцепления рекомендовано провести его полную замену. Если автомобиль переднеприводный, то снимают приводные валы и на их место устанавливают заглушки. Болты откручивают, отсоединяют тросы и кулиски. Извлекают из подшипника первичный вал коробки передач. В заднеприводных транспортных средствах проводят демонтаж муфты, которой соединяется карданный вал и коробка передач.

После отвинчивания болтов корзины рекомендуется снять все детали сцепления, которые находятся на маховике. При выполнении процедуры осматривают устройство для определения наличия масла на поверхности. Если она засалена, то рекомендовано заменить сальник. При наличии царапин и трещин на старых дисках меняют корзину, в которую вставляют новый диск. После установки корзины на маховик рекомендуется закрутить болты крепления.

Когда прокручивается вал КПП, нужно следить, чтобы он находился в шлицах маховика. Монтаж и демонтаж коробки передач на автомобилях с полным приводом проводят с использованием лебедки. Чтобы установить сцепление, рекомендуется выполнить такие же работы, как при снятии, только в обратном порядке. На завершающем этапе рекомендовано отрегулировать сцепление. В соответствии с особенностями транспортного средства используется трос или шток определенной длины, что обеспечивает настройку свободного хода педали.

Главный цилиндр привода выключения сцепления Шевроле Нива

/ Chevrolet/ chevrolet-niva/ Варианты исполнения автомобиля/ Главный цилиндр привода выключения сцепления

Рис. 11.1. Детали главного цилиндра: 1 – бачок гидропривода; 2 – хомут бачка; 3 – заглушка; 4 – корпус; 5 – защитный чехол; 6 – толкатель поршня; 7 – стопорное кольцо; 8 – опорная втулка; 9 – поршень; 10 – манжета поршня; 11 – фиксатор; 12 – пружина; 13 – обойма клапана; 14 – пружина клапана; 15 – клапан

Основное отличие главного цилиндра, описываемого в данном разделе, от варианта, рассмотренного в разд. 5 «Трансмиссия», в установке бачка непосредственно на цилиндре. Бачок другого варианта главного цилиндра установлен отдельно и соединен с цилиндром гибким шлангом. Кроме того, различны и многие входящие детали ( ).

Снятие и установка главного цилиндра сцепления

Главный цилиндр снимают с автомобиля для замены или ремонта. Однако если исполнитель не обладает навыками выполнения разборочно-сборочных работ, рекомендуем заменять неисправный цилиндр в сборе.

Рис. 5.2. Привод выключения сцепления: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка

Разборка и сборка главного цилиндра
