DIN 316 Винт-барашек

Чрезвычайно удобно использовать такие изделия, как винты-барашки DIN 316 при сборе различных приборов и элементов, не нуждающихся в применении излишней силы для закручивания или раскручивания. Особенно актуально для процессов сбора мебели, а также для сборки изделий, нуждающихся в частом демонтаже.

На сайте компании ОПМ, в разделе каталога «Винты», также можно найти и другие винты, отличающиеся формами головок и приводов. Помимо стандартных изделий, таких как винт-барашек DIN 316 возможно изготовление винтов на заказ. Достаточно лишь обозначить необходимые требования параметров и согласовать все нюансы с нашими специалистами.

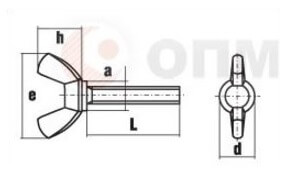

d	M3	M4	M5	M6	M8	M10	M12	M16
a max	2,1	2,1	2,4	3	4	4,5	5,3	6
d3 max	6	7	9	11	12,5	16,5	19,5	26
e max	18	20	26	32	38	50	65	70
h max	8,5	10.5	13	16	19	24	32	35
L
8	v	v	v	v
10	v	v	v	v	v	v
12	v	v	v	v	v	v
16	v	v	v	v	v	v	v
18	v	v	v	v
20	v	v	v	v	v	v	v
25	v	v	v	v	v	v	v
30	v	v	v	v	v	v	v	v
35	v	v	v	v	v	v	v
40	v	v	v	v	v	v	v
45	v	v	v	v	v
50	v	v	v	v	v	v
60	v	v	v	v	v	v
70	v	v	v	v
80	v	v	v	v

Выбор винта-барашка DIN 316

При приобретении винтов-барашков стоит учесть:

Винт-барашек DIN 316 американского типа

При выборе этого изделия необходимо знать, что винт-барашек DIN 316 может быть выполнен в стандартной форме, а также в американской (подобен стандарту). При этом, первый тип имеет скругленные лепестки, а американский – прямоугольные. С одной стороны винт-барашек американского типа может быть более удобен и практичен, а с другой – его острые, не скругленные края могут быть причиной получения травм при частом закручивании-раскручивании винта руками.

Помимо практических свойств, различие между двумя видами этих изделий носит еще и эстетический характер. Скругленные или прямоугольные края помогут вписать в будущее изделие в тот или иной дизайн интерьера. Особенно актуально для мебели. Изготовление винтов-барашков американского типа определяется стандартами заводов изготовителей. Мы предлагаем винты-барашки как любого типа, так и с диаметром метрической резьбы М4, М6 и М8.

Данное изделие может быть изготовлено по стандарту DIN 318.

d	M3	M4	M5	M6	M8	M10	M12
h	8,8	10,5	10,5	12,9	14,8	17,3	22,3
e	18,5	22	22	26,8	30,3	35,3	47,5
d	7,8	9,5	9,5	11,9	13,5	15,3	20,5
a	0	0\|7	0\|8	0\|10,5	12	14	18
10	v	v	v	v
12	v	v	v	v
16	v	v	v	v	v	v
20	v	v	v	v	v	v	v
25	v	v	v	v	v	v	v
30	v	v	v	v	v	v	v
35	v	v	v	v	v	v
40	v	v	v	v	v	v
45	v	v	v	v	v
50	v	v	v	v	v
55	v	v	v
60	v	v	v

Назад в раздел

*Употребление термина «Аналог» не означает 100%-ое соответствие.

Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Вся информация на сайте носит справочный характер и не является публичной офертой

Источник

Винт барашек DIN 316

Винт DIN 316– крепежный элемент, для создания высококачественных и крайне эффективных соединительных конструкций. Он используется при производстве строительных работ любой сложности. Изделие имеет свои виды, может быть как шестигранной, так и иметь звездообразную форму. За счет наличия головки полукруглой формы значительно упрощается монтаж резьбовых соединений.

Винт DIN 316 широко применяют для создания как бытовых конструкций, так и комплексов промышленного предназначения. Благодаря специальной структуре, изделия отлично скрепляют элементы, имеющие различную форму и размеры. Для производства DIN 7985 используется крайне прочная сталь, отличающиеся высокими функциональными характеристиками.

За счет многократного использования, используя винт DIN 316, можно создавать крайне экономичные и при этом надежные соединения. Также, в отличие от сварочных, такие конструкции можно использовать вторично, что удешевит строительные работы.

Непосредственно сам процесс монтажа/демонтажа также упрощается. Наиболее весомым плюсом является высокий класс точности А, который позволяет создавать конструкции, предназначенные для высоких нагрузок.

Винт DIN 316: специфика производства

Для максимально быстрого решения любой специфики задач при изготовлении винта DIN 316 задействуют широкую специфику материалов. Наиболее популярными являются следующие разновидности стали:

Также при изготовлении применяются нержавеющие стали марок 10Х17Н13М2Т, AISI 316 и жаропрочные материалы 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х13, 30Х13, 40Х13, AISI 304.

Что предлагает строительный магазин «ЮНИФОРМ-МЕТАЛЛ»?

Наша компания имеет широкое разнообразие строительных материалов для проведения различного фронта работ. У нас вы найдете как высококачественные винты для обустройства конструкций, так и множество других изделий для обеспечения высококачественных соединений.

Для оптовых и постоянных клиентов организовываем индивидуальные скидочные системы с персональным ценообразованием. Для всех клиентов действуют дисконтные программы. Подробней можно узнать у наших менеджеров.

Возникли проблемы с выбором? Специалисты строительного интернет-магазина «ЮНИФОРМ-МЕТАЛЛ» помогут вам. Обращайтесь прямо сейчас, и уже в кратчайшие сроки вы получите необходимое количество наименований по максимальной доступной цене.

Доставка товаров по Москве и России:

Доставка по Москве и МО
Доставка производится в течении 1-2 дней после подтверждения оплаты. Время доставки предварительно согласуется по телефону.

Универсальные винты «американского» типа с барашками предназначены для местного использования в промышленном оборудовании, с крепежными узлами, имеющими небольшие нагрузки. Такие винты предусмотрены для того, чтобы в производственном цикле можно было разобрать и собрать инверсионный крепежный компонент, без применения дополнительного рабочего инструмента. Винт имеет два барашка, которые предусматривают ручной вариант разборки места сведения, а также сборки крепежного элемента. Американский стандарт имеет более прямые головки, по сравнению с аналогичными европейскими видами винтов-барашков. Стержень винта имеет полную резьбу по всей длине.

Источник

DIN 316 Винт барашковый Американский тип M6 x 16 Цинк

Ценовые предложения от разных поставщиков

Подробная информация:

DIN 316 Винт-барашек.
Винт барашковый с прямоугольными лепестками (американская форма).

Метрическая резьба с крупным шагом.
Винт активно применяется в различных сферах машиностроения, автомобилестроения.
Винты DIN 316 применяется для создания болтовых и винтовых соединений в машиностроении, приборостроении и строительных отраслях совместно с гайками соответствующих размеров.
Винты-барашки DIN 316 применяются для часто разбираемых соединений с небольшими нагрузками и затягиваются вручную без ключа.
Диаметр резьбы от М3 до М12. Классы прочности для стальных винтов: 4.6. Классы прочности для винтов из нержавеющих и коррозионно-стойких сталей: А2-50, А4-70.
Варианты материалов: сталь/ковкий чугун, сталь коррозионностойкая.
Варианты покрытий: гальваническое цинкование.
