ЭКИП (сокр. от экология и прогресс) — проект многофункционального безаэродромного летательного аппарата, построенного по схеме «летающее крыло», с дисковидным фюзеляжем. Безаэродромность достигается применением вместо шасси воздушной подушки. Относится к классу экранолётов.
Особенностью конструкции является наличие специальной системы стабилизации и снижения лобового сопротивления, выполненной в виде вихревой системы управления течением пограничного слоя, обтекающего кормовую поверхность аппарата, а также — дополнительной плоскосопельной реактивной системы для управления аппаратом на малых скоростях и во взлетно-посадочных режимах.
Содержание
Описание
Для уменьшения аэродинамического сопротивления применяется система управления пограничным слоем. Этот слой в виде совокупности последовательно расположенных поперечных вихрей всасывается внутрь корпуса, чем обеспечивается безотрывное аэродинамическое обтекание аппарата. Благодаря этому машина движется в ламинарном аэродинамическом потоке с меньшим сопротивлением. Система позволяет при низком уровне энергозатрат (в 6-8 % от тяги вспомогательных двигателей) обеспечить низкое аэродинамическое сопротивление и устойчивость аппарата для угла атаки вплоть до 40° (как в крейсерском, так и во взлётно-посадочном режимах полёта).
ЭКИП изобретён в СССР Л. Н. Щукиным в начале 80-х годов. Имеет несколько модификаций в зависимости от назначения. Может летать на высотах от 3 до 11 000 метров со скоростью от 120 до 700 км/ч.
Силовая установка в зависимости от модификации включает два и более маршевых двухконтурных турбореактивных двигателя и несколько вспомогательных двухгенераторных турбовальных двигателей.
При отключении всех маршевых установок, аппарат способен совершить безаварийную посадку на неподготовленные грунтовые площадки или на воду даже на одном вспомогательном двигателе.
Перспективы
По оценке специалистов DASA, при использовании композитных материалов, относительный вес корпуса к взлётному весу, будет на 1/3 ниже, чем для самолётов. Достигается это тем, что схема «летающее крыло» позволяет равномерно распределить нагрузки на весь корпус экранолёта. Применение углепластика позволит существенно снизить акустическую, тепловую и радиолокационную заметность аппарата.
Двигатель
Двухрежимный двигатель АЛ-34 заправляется керосином, водородом, а также — специальным экономичным водно-эмульсионным топливом.
Специальное топливо состоит из:
Общее октановое число спецсостава: 85.
Модификации аппарата
Гражданские
Военные
Диапазон вооружений, который может быть установлен на ЭКИП, велик ввиду большой грузоподъемности и высокой маневренности аппарата.
Лётно-технические характеристики некоторых проектов ЛА ЭКИП
| Наименование характеристики | модификации | |||||
|---|---|---|---|---|---|---|
| Л2-3 | ЛЗ-1 | ЛЗ-2 | БПЛА ЭКИП-АУЛА Л2-3 | БПЛА ЭКИП-2 | ЭКИП-2П (2х мест.) на базе ЭКИП-2 | |
| Полный взлётный вес (тонн) | 12 | 45 | 360 | 0,280 −0,350 | 0,820 / 0,850 | 1.00 |
| Грузоподъёмность (тонн/пасс.) | 4,0/40 | 16/160 | 120/1200 | |||
| Полезная нагрузка (кг) | 70 | 2х местный | ||||
| Скорость полёта (км/ч) | 610 | 180, 300макс | 250, 300макс | 250, 300макс | ||
| Взлётная скорость (км/ч) | 108 | 118 | 100 | |||
| Посадочная скорость (км/ч) | 95 | |||||
| Высота полёта (м) | 11500 | 3000 | 20 / 5500 | 20 / 5000 | ||
| Время полёта (час.) | 2 | 4 | 3 | |||
| Дальность полёта (км) | 2500 | 4000 | 6000 | |||
| Топливо (кг) | 2700 | 14000 | 127200 | 105 | ||
| Длина (м) | 11,33 | 22 | 62 | 2,03 | 3,243 | 3,6 |
| Размах несущего корпуса (м) | 18,64 | 36,2 | 102 | 3.66 | 5,848 | 6,482 |
| Высота (м) | 3,73 | 7,25 | 20,4 | 0,71 | 1,282 | 1,423 |
| Двигатели | АЛ-34 2xPW 300 | 2хД436 2хАЛ-34 | 6хД18Т 8хАЛ-34 | 1(МД 120) | ||
| Тяга (тонн) | 2×2.35 | 2×9.0 | 6×25 | 1х0,120 | ||
| Тяговооружённость | 0,39 | 0,41 | 0,42 | |||
| Тяга управляющих двигателей (макс., кг) | 10 | |||||
| Расход топлива в крейсерском режиме полёта, (гр/пасс.км.) | 15 | |||||
| Площадь воздушной подушки (м2) | 45,6 | 170 | 1368 | 1,71 | ||
| Нагрузка на крыло (кг/м2) | Реализация проекта | |||||
В 1993 году правительство России приняло решение о финансировании проекта ЭКИП. К этому времени завершалось строительство 2-х полноразмерных аппаратов ЭКИП, с полным взлётным весом в 9 тонн. Д. Ф. Аяцков выступил с инициативой начать серийное производство. Она была поддержана на госуровне Министерством оборонной промышленности, министерством обороны (головной заказчик) и министерством лесного хозяйства. В 1999 году разработка аппарата ЭКИП (в г. Королёв) была включена отдельной строкой в бюджет страны. Несмотря на это финансирование было прервано и деньги так и не были получены. Создатель ЭКИПа Лев Щукин сильно переживал за судьбу проекта и, после многочисленных попыток продолжить проект на личные средства, умер от сердечного приступа в 2001 году.
При полном отсутствии интереса со стороны российского государства руководство саратовского авиационного завода, находящегося в критическом финансовом состоянии и входящего в концерн «ЭКИП» начало искать инвесторов за рубежом, что увенчалось успехом в 2000 году.
В гости к летающей тарелке. Или военно-технический музей.
Как то даже и не знал, что есть летающие тарелки, созданные людьми, землянами. И стоит одна из них под Москвой. Назвается сие чудо:
Летательный аппарат ЭКИП. Краткое описание с сайта музея:
Амфибийный безаэродромный высокоэкономичный
летательный аппарат нового типа «ЭКИП» (летающая тарелка).
Человеческая мечта обладает удивительной силой. Могут пройти годы, десятилетия, но мечта, упорство и труд все равно приведут к намеченной цели. Создание летательного аппарата «ЭКИП» — яркий пример воплощенной мечты человека о свободном полете, удачный эксперимент российских ученых, специалистов авиационной и ракетно-космической отрасли.
Амфибийный, безаэродромный, высокоэкономичный летательный аппарат нового типа получил название «ЭКИП», сокращенное от «экология» и «прогресс». Он разработан в 80-90-х годах следующими ведущими отечественными отраслевыми предприятиями: Саратовским авиационным заводом, Авиационным концерном «ЭКИП», НПП «Триумф», РКК «Энергия» им.С.П. Королёва, МКБ «Прогресс», НПО «Сатурн», Центральным аэрогидродинамическим институтом (ФГУП ЦАГИ) им. профессора Н. Е. Жуковского, НИИ «Геодезия» и другими предприятиями. После проведения комплекса теоретических и экспериментальных исследований были изготовлены натурные автоматически управляемые аппараты ЭКИП Л2-1 и ЭКИП Л2-2. В 2001 году проект был остановлен из-за отсутствия финансирования.
Летающие тарелки семейства «ЭКИП» — принципиально новые летательные аппараты, обладающие уникальными эксплуатационными качествами. Они предназначены для перевозки пассажиров и грузов. Такие аппараты найдут применение в труднодоступных районах Крайнего Севера, станут незаменимыми при патрулировании и разведке, работ в чрезвычайных ситуациях: при тушении лесных пожаров, спасении людей на воде. Тарелка проектировалась в нескольких модификациях, в зависимости от назначения: для перевозки людей и для доставки грузов.
В летательных аппаратах «ЭКИП» российскими конструкторами был применен ряд новаторских технических решений:
1. Несущий корпус аппарата в форме толстого крыла малого удлиннения, объединяющий функции крыла и фюзеляжа;
2. Вихревая система управления движением потока воздуха на кормовой части аппарата, обеспечивающая безотрывное обтекание корпуса;
3. Струйно-посадочное устройство на воздушной подушке, позволяющее осуществить взлет и посадку на аэродромах любой категории, в том числе и с укороченной взлетно-посадочной полосой, на грунтовых площадках и водных поверхностях.
Летающая тарелка оборудована экономичными маршевыми реактивными двухконтурными двигателями и вспомогательными турбовальными двигателями двойного режима работы. Существующее оперение используется для расположения аэродинамических рулей. Для изготовления двигателей и корпуса применяются современные стойкие к коррозии и шумопоглощающие композиционные материалы.
Главной конструктивной особенностью «ЭКИП» является наличие специальной системы стабилизации и снижения лобового сопротивления, выполненной в виде вихревой системы управления течением пограничного слоя (УПС) воздуха, и дополнительной плоскосопельной реактивной системы — для управления аппаратом на малых скоростях и взлетно-посадочных режимах. Система (УПС) с помощью создаваемой совокупности последовательно расположенных поперечных вихрей обеспечивает безотрывное обтекание аппарата на крейсерском и взлётно-посадочном режимах полёта при углах атаки до 40°. С помощью УПС и управляющих двигателей аппараты «ЭКИП» способны осуществлять «птичью посадку» по крутым глиссадам при снижении посадочной скорости до 100 км/час.
Длина разбега аппаратов на любой поверхности — по воде, болотистой местности, песку, снегу не превышает 600 метров. Различные модели по проектам имеют взлетный вес от 12 до 360 тонн и могут нести груз весом 4 до 120 тонн. Высота полета аппаратов «ЭКИП» колеблется от З-х метров до 10 км. Крейсерская скорость полета достигает 610 км/час. Кроме того, летающие тарелки «ЭКИП» могут осуществлять полет в режиме экраноплана вблизи поверхности земли или воды.
Двухрежимный двигатель АЛ-34 может работать на керосине или на специальном экономичном водно-эмульсионном топливе. Особо следует отметить возможность использования на аппаратах «ЭКИП» газового топлива: природного газа, водорода.
Наряду с отсутствием необходимости в аэродроме, низким удельным весом конструкции 0,25-0,3 (уровень лучших самолетов будущего), высокой грузоподъемностью, «ЭКИП» способен обеспечить:
1. Комфортные условия для пассажиров, обусловленные большими полезными объемами, в 2,5-3 раза превышающими полезные объемы современных самолетов того же взлетного веса;
Все основные технологии, реализованные в рамках проекта «ЭКИП», запатентованы в России и ведущих зарубежных странах.
Летно-технические характеристики летательного аппарата «ЭКИП Л2-3»
Полный взлетный вес 9 т
Грузоподъемность 2.5 т /24 пасс.
Скорость полета 470-610 км/ч
Высота полета 5.5-6 км
Дальность полета 2 000 км
Двигатели 2 × PW 305A, PW 206
Расход топлива в крейсерском режиме 14 гр./пасс. км
Площадь воздушной подушки 23.8 м2
Нагрузка на крыло 102 кг/м2
Удельное давление на грунт 380 кг/м2
Длина разбега 400 м
Есть даже видосик по этому поводу:
Ну, и как это часто бывает, в лихих 90х, не нашлось денег на продолжение исследований, а в 2001 году умер конструктор. Там ещё пендосы пытались возродить проект, но у себя, за океаном. Получили отказ и проект закрылся окончательно. А один из образцов Экипа перекочевал в музей под Москву. Куда автор этих строк, вооружившись фотоаппаратом, и отправился.

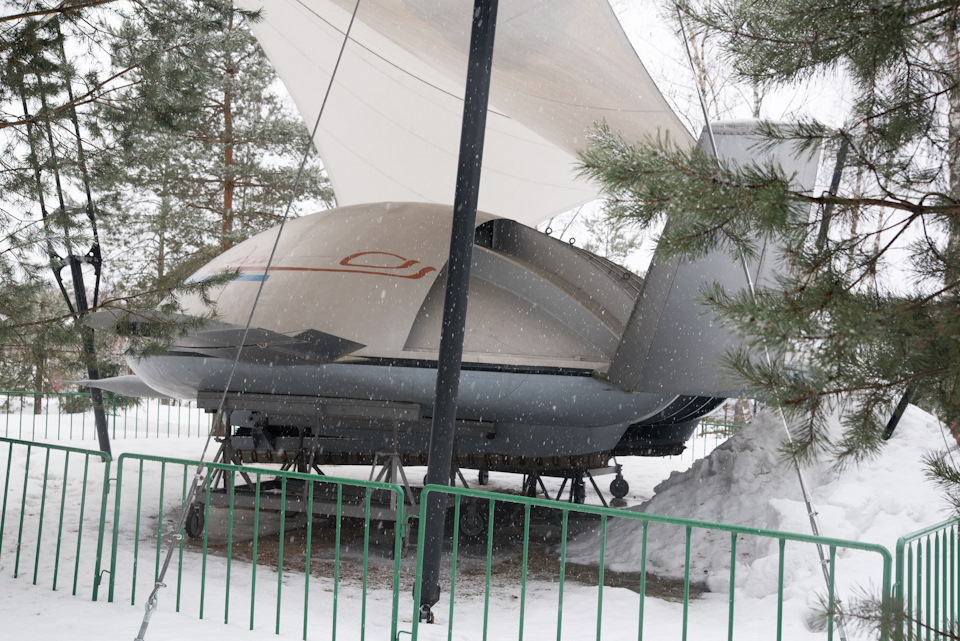

Вот он, Экип, или летающая тарелка созданная землянами.
Основная цель поездки достигнута. Летающую тарелку я своими глазами увидел. Отправился побродить по музею дальше.
Вообще, так себе музейчик. Унылые внутр и снаружи здания, достаточно интересная экспозиция, он ТАК не по-человечески расставлена, что смотреть её одно мучение. Поделюсь с Вами самым интересным, на мой взгляд, из увиденного. Фотки кривые, ибо уж как смог подлезть, так и сфоткал. И так, поехали. Читайте подписи под фотографиями.

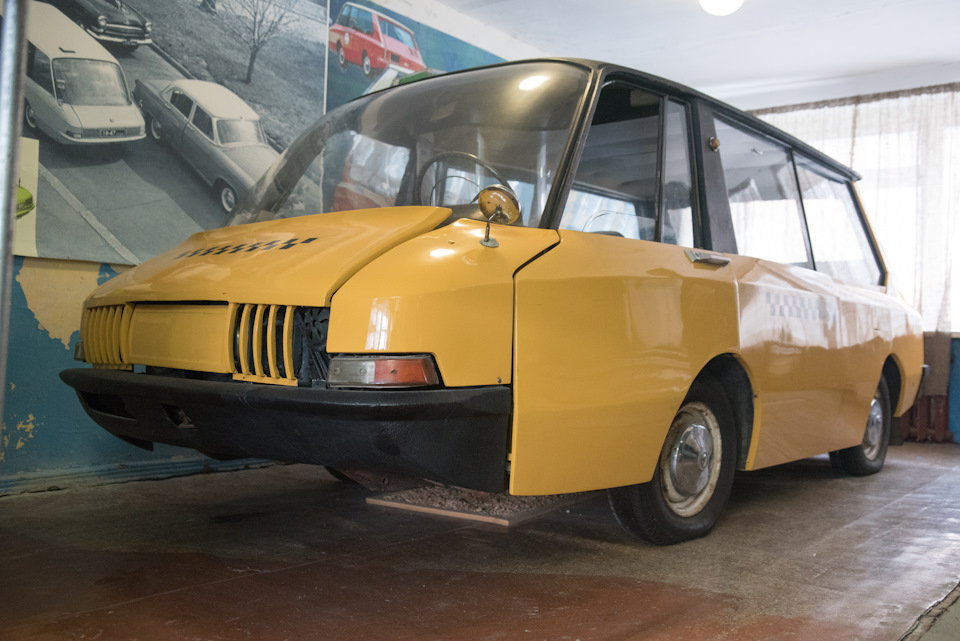

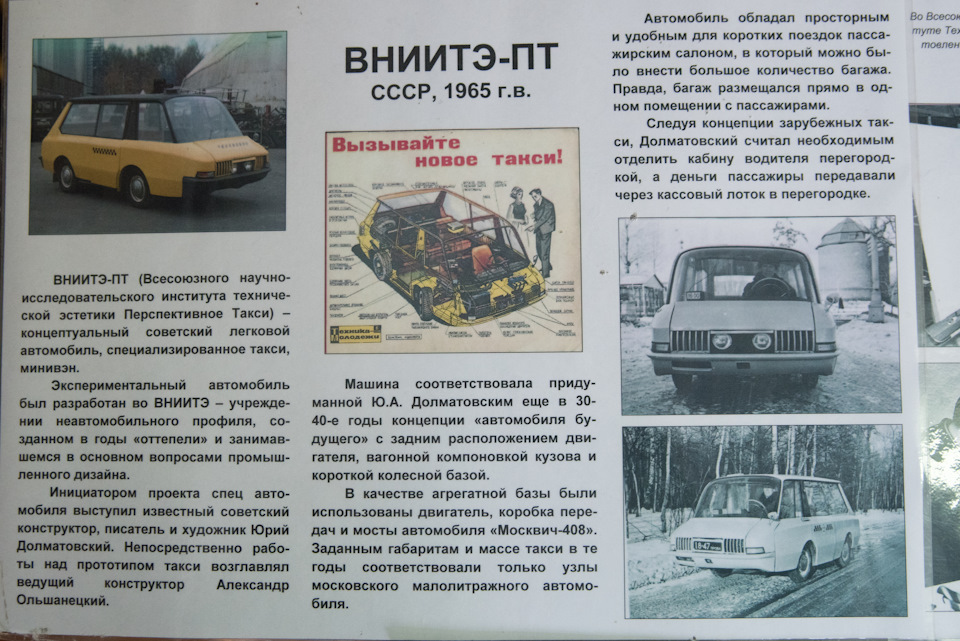

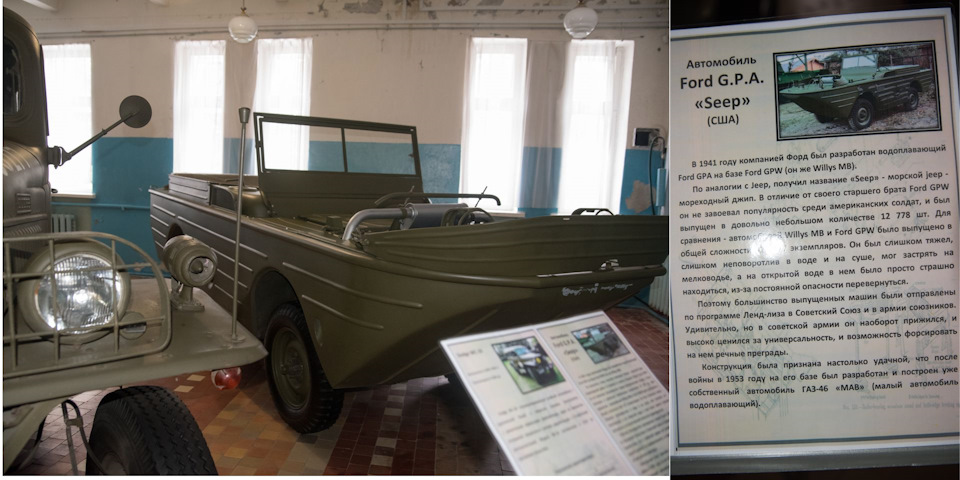

Есть и вот такое чудо. Увы, серийно не выпускавшееся.

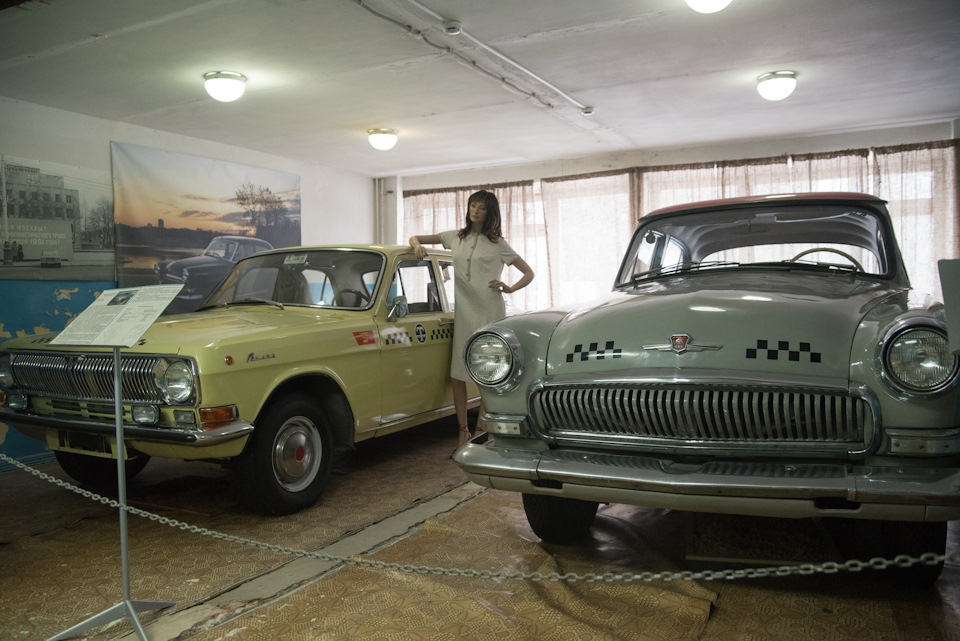

Кучка «Волг», разных годов и моделей.
Ну и естественно, киногерой

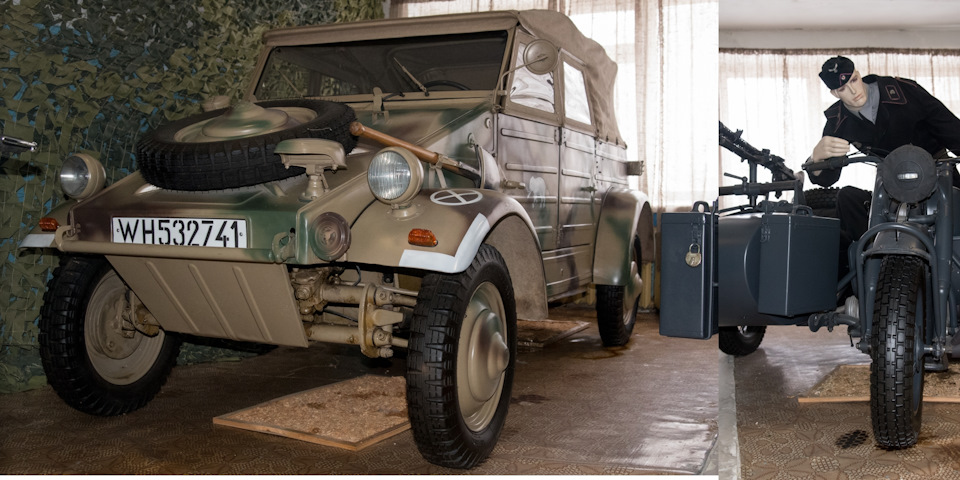

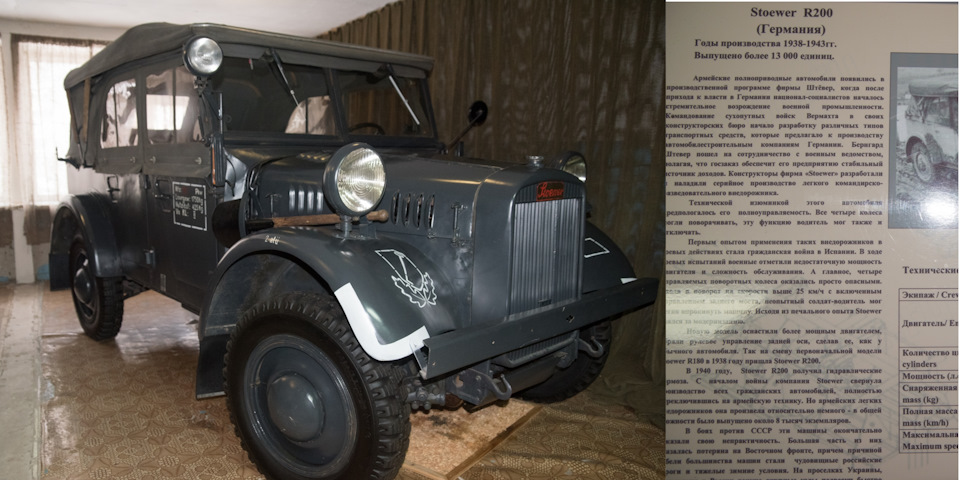

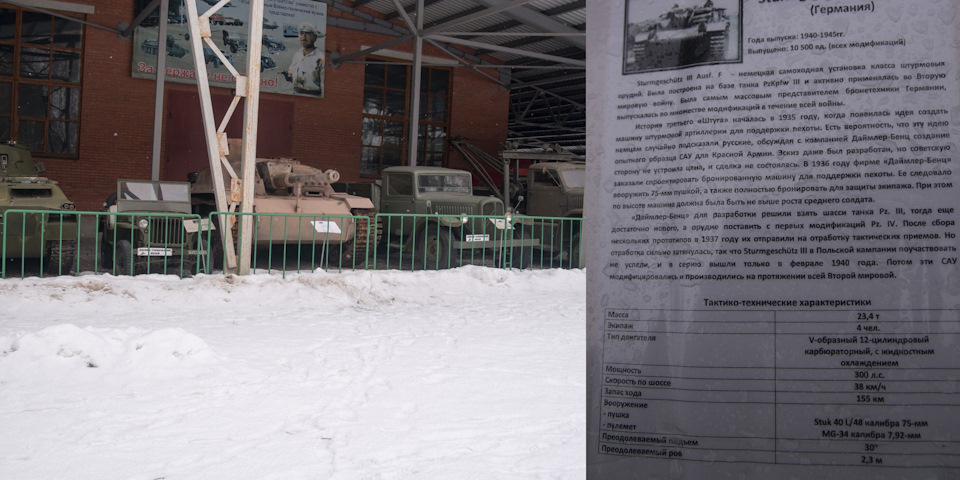

Из военной части есть немцы, незаконно, так сказать, ввезённые на территорию СССР, чьи хозяева были премированы 2мя метрами земли. Пускай та земля им будет стекловатой.

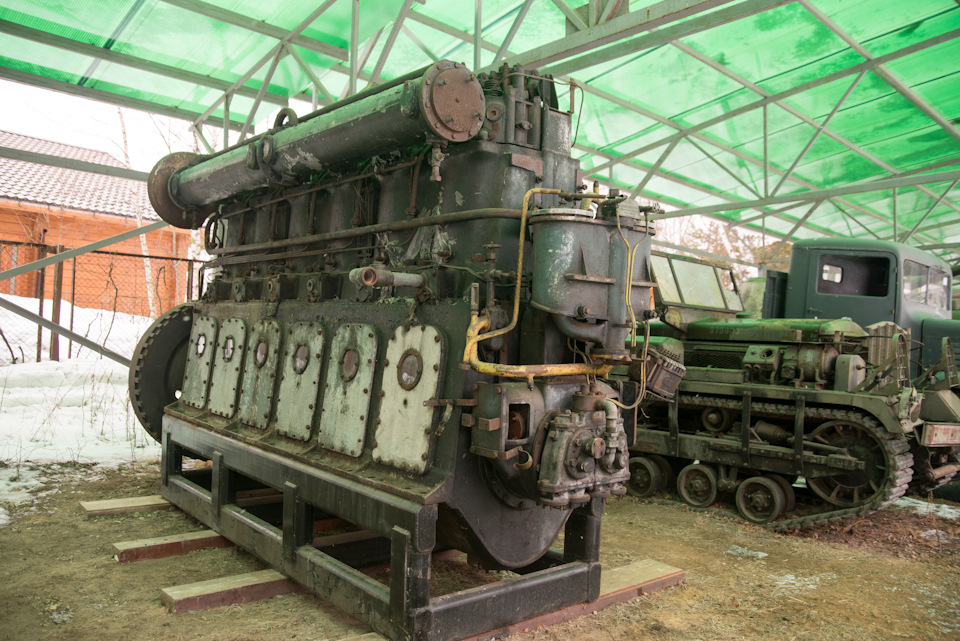

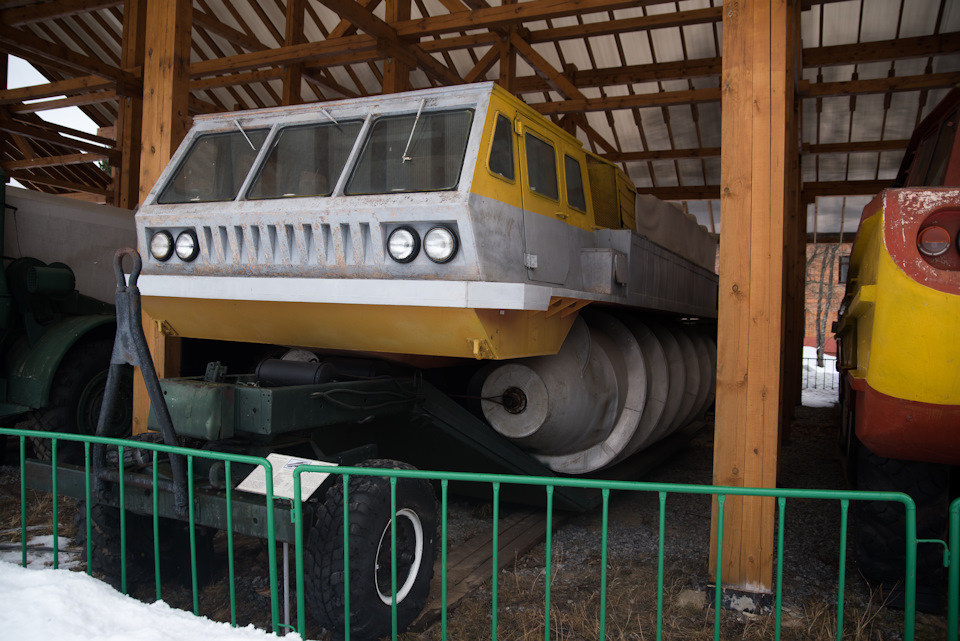

На улице же, отдельный рядок экспериментального производства почившего в бозе ЗиЛа.

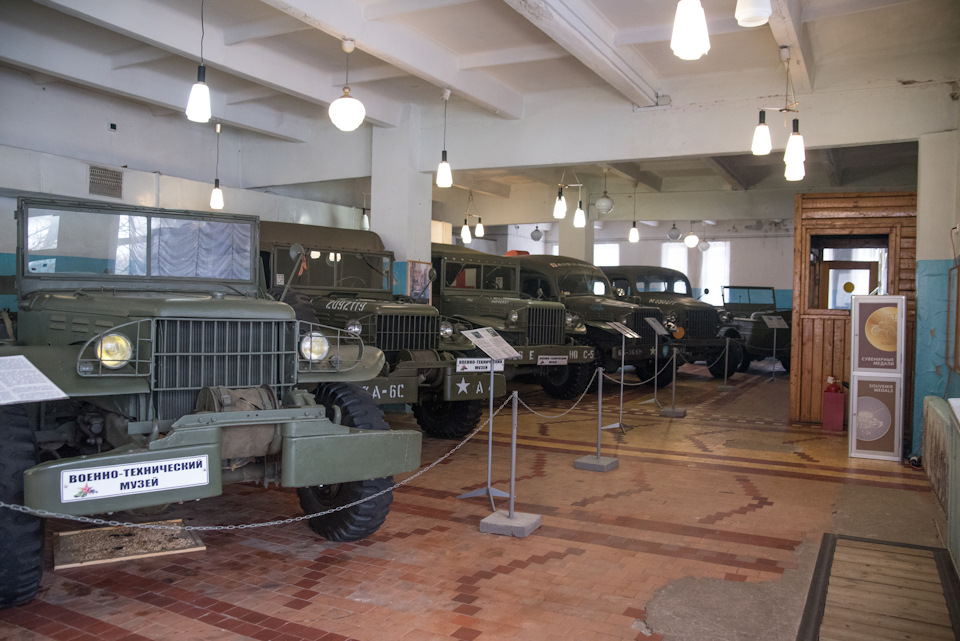

В бронированной части, среди «ботанического сада» в виде «Акаций», «Геоцинтов» и прочих крунокалиберных и дальнобойных «цветочков» затесалась «тунгуска», пара грузовиков (по какому принципу расставлялись — не понятно) и…
Там же, притаился вот такой монстр. Сбежавший из фильма про звёздные войны.
Всё лимит фоток кончился. Самое интересное я показал. ИЗ экспонатов, какие можно потрогать — макеты ППШ, АК, ДП, СВТ в пневматическом тире.
Посетить музей, не смотря на нюансы — рекомндую. Сайт музея: gvtm.ru/. Билет всего 200 рублей, плюс 50 за фотографирование. Банковские карты к оплате не принимаются. Я по всем карманам мелочь собрал, и так и остался должен 2 рубля. С покушать — не понятно. В будний день, когда я был, не работало ничего. Можно заказать экскурсию (заранее). Продаются сувениры, купить которые, у меня желания не возникло.
Продолжаю наблюдение. Всегда Ваш, Лёха Большой.
Амфибийный, безаэродромный, высокоэкономичный летательный аппарат нового типа разработан в 80-90-х годах следующими ведущими отечественными отраслевыми предприятиями: Саратовским авиационным заводом, Авиационным концерном «ЭКИП», НПП «Триумф», РКК «Энергия» им.С.П. Королёва, МКБ «Прогресс», НПО «Сатурн», Центральным аэрогидродинамическим институтом (ФГУП ЦАГИ) им. профессора Н. Е. Жуковского, НИИ «Геодезия» и другими предприятиями. Аппарат изобретён в СССР Л. Н. Щукиным. Имеет несколько модификаций в зависимости от назначения. ЭКИП может летать на высотах от 3 до 10 000 метров со скоростью от 120 до 700 км/ч.
Функцию крыла несет дисковидный фюзеляж. Безаэродромность достигается применением взлетно-посадочного устройства на воздушной подушке. Является экранолетом, работающим в режиме экраноплана и самолёта.
В летательных аппаратах «ЭКИП» российскими конструкторами был применен ряд новаторских технических решений:
1. Несущий корпус аппарата в форме толстого крыла малого удлиннения, объединяющий функции крыла и фюзеляжа;
2. Вихревая система управления движением потока воздуха на кормовой части аппарата, обеспечивающая безотрывное обтекание корпуса;
3. Струйно-посадочное устройство на воздушной подушке, позволяющее осуществить взлет и посадку на аэродромах любой категории, в том числе и с укороченной взлетно-посадочной полосой, на грунтовых площадках и водных поверхностях.
Перечень основных преимуществ аппаратов «ЭКИП» над самолетами:
1. Безаэродромность за счет использования струйно-посадочного устройства на воздушной подушке;
3. Высокая грузоподъемность (100 и более тонн), способность транспортировать крупногабаритные грузы;
4. Большая подъемная сила несущего корпуса-крыла. Несущая площадь аппарата в З-4 раза больше, чем у современных самолетов, а значение подъемной силы толстого крыла существенно выше, чем у тонкого крыла, характерного для современного самолета при том же значении коэффициента подъемной силы. Это позволяет существенно снизить взлетно-посадочные скорости и уменьшить дистанции разбега и пробега;
5. Большая относительная толщина корпуса. Это позволяет иметь полезные внутренние объемы в несколько раз большие, чем у традиционных и перспективных современных самолетов равной грузоподъемности;
6. Низкие взлетно-посадочные скорости. Применение вихревой системы дает возможность применять более эффективное торможение днищем при заходе на посадку с большими углами атаки (до 40 градусов), а реверс маршевых двигателей — существенно сократить пробег;
7. Безопасность полета. Аппарат способен совершить посадку на неподготовленную площадку или водоем с выключенными маршевыми двигателями при работающем хотя бы одном вспомогательном двигателе. При работающем хотя бы одном маршевом двигателе — аппарат способен продолжать полет, хоть и с меньшей скоростью. Аппарат способен совершить безаварийную посадку на неподготовленные грунтовые площадки или на воду. Эти особенности аппарата — существенный момент в обеспечении безопасности полета;
8. Аэродинамические рули и плоскосопельная система управления обеспечивают управление и стабилизацию аппарата во всем диапазоне скоростей;
9. Многократное резервирование вспомогательных двигателей обеспечивает высокую безаварийность полета. Вспомогательные двигатели используются для взлёта и посадки с помощью воздушной подушки и устройства управления пограничным слоем. Двигатели работают в экономичном режиме при крейсерском полете и в форсированном режиме на взлете и при посадке;
10. Комфортность для пассажиров достигается просторностью салонов, недостижимой для грузопассажирских самолетов с такой же грузоподъемностью, обусловленные большими полезными объемами, в 2,5-3 раза превышающими полезные объемы современных самолетов того же взлетного веса;
11. Экологичность аппарата изначально заложена в его конструкцию и обеспечивается существенным снижением уровня шума за счет камерного размещения силовой установки, быстрого затухания акустических волн в плоских соплах реактивных двигателей, применения более экологичного топлива, а также более крутых глиссад и в связи с этим — повышенной компактности аэропортов ЭКИП. Кроме того, аэропорты не требуют специальной подготовки взлетно-посадочных полос, что существенно снижает нагрузку на экологию;
12. Низкий удельный вес конструкции 0,25-0,3 (уровень лучших самолетов будущего).
Летающая тарелка оборудована экономичными маршевыми реактивными двухконтурными двигателями и вспомогательными турбовальными двигателями двойного режима работы. Существующее оперение используется для расположения аэродинамических рулей. Для изготовления двигателей и корпуса применяются современные стойкие к коррозии и шумопоглощающие композиционные материалы.
Главной конструктивной особенностью «ЭКИП» является наличие специальной системы стабилизации и снижения лобового сопротивления, выполненной в виде вихревой системы управления течением пограничного слоя (УПС) воздуха (запатентованной в России, в Европе, США и Канаде), и дополнительной плоскосопельной реактивной системы — для управления аппаратом на малых скоростях и взлетно-посадочных режимах. Система (УПС) с помощью создаваемой совокупности последовательно расположенных поперечных вихрей обеспечивает безотрывное обтекание аппарата на крейсерском и взлётно-посадочном режимах полёта при углах атаки до 40°. Система позволяет при низком уровне энергозатрат (в 6-8 % от тяги вспомогательных двигателей) обеспечить низкое аэродинамическое сопротивление и устойчивость аппарата. Благодаря этому машина движется в ламинарном аэродинамическом потоке с меньшим сопротивлением. С помощью УПС и управляющих двигателей аппараты «ЭКИП» способны осуществлять «птичью посадку» по крутым глиссадам при снижении посадочной скорости до 100 км/час.
Необходимость системы стабилизации и снижения лобового сопротивления обусловлена тем, что корпус аппарата в форме толстого крыла малого удлинения, обладает высоким аэродинамическим качеством (подъемная сила в несколько раз выше, чем у тонкого крыла), но низкой устойчивостью из-за срыва потоков и образования зон турбулентности. Применение аэродинамически несущего корпуса позволяет иметь полезные внутренние объемы в несколько раз большие чем у перспективных самолетов равной грузоподъемности. Такой корпус повышает комфортность и безопасность полетов, существенно экономит топливо и снижает эксплуатационные расходы.
Длина разбега аппаратов на любой поверхности — по воде, болотистой местности, песку, снегу не превышает 600 метров. Различные модели по проектам имеют взлетный вес от 12 до 360 тонн и могут нести груз весом 4 до 120 тонн. Высота полета аппаратов «ЭКИП» колеблется от З-х метров до 10 км. Крейсерская скорость полета достигает 610 км/час. Кроме того, летающие тарелки «ЭКИП» могут осуществлять полет в режиме экраноплана вблизи поверхности земли или воды.
Двухрежимный двигатель АЛ-34 может работать на керосине или на специальном экономичном водно-эмульсионном топливе. Особо следует отметить возможность использования на аппаратах «ЭКИП» газового топлива: природного газа, водорода.
Относительный вес корпуса аппарата к взлетному весу, по оценке специалистов DASA, при использовании композитных материалов, на 1/3 ниже, чем для самолетов. Это достигается тем, что конструкция позволяет равномерно распределить нагрузки на корпус аппарата. Благодаря применению композитных материалов можно существенно снизить акустическую, тепловую и радиокационную (см.стелс-технология) заметность аппарата.
Силовая установка может включать два и более маршевых высокоэкономичных двухконтурных турбореактивных двигателя и несколько вспомогательных высокоэкономичных двухгенераторных турбовальных двигателей.
В 1993 году правительство России приняло решение о финансировании проекта ЭКИП. К этому времени завершалось строительство 2-х полноразмерных аппаратов ЭКИП, с полным взлётным весом в 9 тонн. Д. Ф. Аяцков выступил с инициативой начать серийное производство. Она была поддержана на госуровне Министерством оборонной промышленности, министерством обороны (головной заказчик) и министерством лесного хозяйства. В 1999 году разработка аппарата ЭКИП (в г. Королёв) была включена отдельной строкой в бюджет страны. После проведения комплекса теоретических и экспериментальных исследований были изготовлены натурные автоматически управляемые аппараты ЭКИП Л2-1 и ЭКИП Л2-2.
В 2001 году проект был остановлен из-за отсутствия финансирования. К сожалению, создатель ЭКИПа Лев Щукин сильно переживал за судьбу проекта и после многочисленных попыток продолжить проект на личные средства умер от сердечного приступа в том же 2001 году.
При полном отсутствии интереса со стороны российского государства руководство Саратовского авиационного завода, находящегося в критическом финансовом состоянии и входящего в концерн ЭКИП начало искать инвесторов за рубежом, что увенчалось успехом в 2000 году. В январе директор Саратовского авиазавода Александр Ермишин ездил на переговоры в США, в штат Мэриленд, где через три года должны пройти испытания ЭКИПа. На территории базы ВМФ США, он выступил перед американскими военными и авиастроителями. Несколько лет назад ему и генеральному конструктору концерна делали предложение построить в США завод, так как предполагаемый рынок аппаратов класса ЭКИП в США оценивают в 2-3 миллиарда долларов, но стороны договорились о партнёрском сотрудничестве. Непременное условие директора завода Александра Ермишина о финансировании параллельного производства в России американской стороной было сразу отвергнуто. С 2003 года после договоренности о сотрудничестве работы по созданию ЭКИПа на саратовском авиазаводе были остановлены ввиду кризисного финансового состояния предприятия. Российско-американский летательный аппарат, созданный на основе ЭКИПа, должен был пройти летные испытания в 2007 г. в США в штате Мэриленд. Теперь США имеют хороший старт для разработки и производства этих аппаратов, имеющих многочисленные преимущества.
Оригинальные идеи Льва Щукина получили мировую огласку. Консорциум, объединяющий несколько европейских и российских исследовательских групп из университетов и промышленных предприятий, получил грант на проведение исследований течений, подобных обтеканию ЭКИПа. Этот проект называется «Вихревая ячейка-2050» (Vortex Cell 2050) и выполняется в рамках 6-й Европейской рамочной программы.
Сегодня ситуацию с «ЭКИПом» в России нельзя назвать даже плачевной. В последние годы предложения зарубежных партнеров непременно содержат одно условие — все права на ЭКИП будут принадлежать стране, где проект будет воплощен в жизнь.
Парадоксальность ситуации заключается в том, что на готовый летательный аппарат в России есть покупатели. Например, Министерство по чрезвычайным ситуациям готово купить беспилотный вариант ЭКИПа для контроля над нефтепроводами. Но у них нет возможности финансировать доработку проекта. Для подготовки к серийному производству беспилотного аппарата нужно всего 5 млн. долларов. С учетом того, что он окупит себя за 3 года после начала серийного производства и начнет приносить прибыль через 5 лет,— это вообще не деньги.
Для создания пассажирского ЭКИПа на 40 мест и подготовки его к серийному производству требуется 160 млн. долларов (максимально пассажирский вариант ЭКИПа способен перевозить 656 человек). По расчетам экономистов, летательный аппарат нового типа будет приносить существенно большую прибыль, чем современный самолет.
