Щит вру что это такое

ВРУ, ГРЩ, ВУ: рассмотрим особенности функционала

Низковольтные комплектные устройства (НКУ) – важнейшие звенья сложной цепи в обеспечении электроснабжения жилых, промышленных и других объектов, ввода и распределения электроэнергии между потребителями. Каждое из таких устройств имеет свои функциональные задачи (ввод, распределение, контроль, учет электроэнергии, защита линий от перегрузок и коротких замыканий) и характеризуется определенными техническими параметрами.

Основными НКУ в общей схеме электроснабжения потребителей являются:

Все они относятся к группе устройств с идентичным практическим назначением в общей системе энергоснабжения. Они разделяют питающую электрическую сеть от трансформаторов, подстанций и обеспечивают ввод и распределение электроэнергии на объекте. При этом каждое из данных устройств обладает индивидуальными техническими параметрами и функциональными возможностями, определяющими их практические различия и целевое назначение.

Главный распределительный щит

ГРЩ – щит, через который обеспечивается электроснабжение всего объекта или его отдельных участков. Он устанавливается на вводе сразу после трансформаторов 6, 10/0,4кВ и выполняет функцию распределения электроэнергии по объекту. ВРУ ставится после него с целью распределения питания на конкретных потребителей.

ГРЩ применяется в трехфазных сетях с напряжением 380/220 В и частотой 50 Гц и обеспечивает защиту линий от перегрузок, коротких замыканий и утечек напряжения. Оснащается противоаварийной автоматикой и различными по функционалу приборами (в том числе ВРУ, панелями ЩО-70 и другим оборудованием).

Водно-распределительные устройства

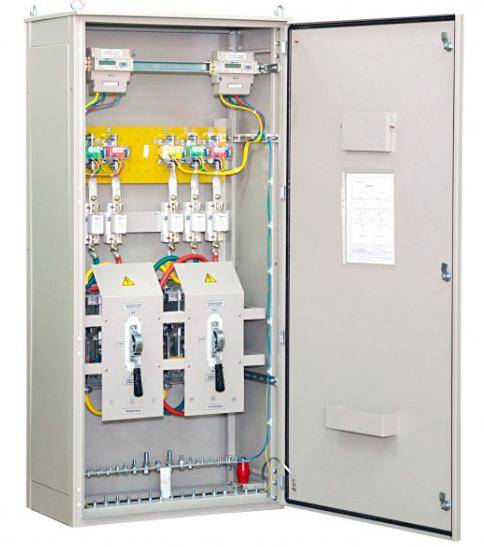

ВРУ – устройства, обеспечивающие в здании прием и распределение электроэнергии при напряжении менее 1000 В одно- и трехфазного тока частотой 50-60 Гц. Они также выполняют функции защиты линий от высоких токов в результате перегрузки или замыкания. Вводно-распределительные устройства (одно или несколько) устанавливаются на вводе в здание. При наличии в нем нескольких обособленных потребителей рекомендована установка отдельных ВРУ для каждого из них.

Для ВРУ существует ограничения на максимальный ток ввода – не более 630 А. Это одно из основных отличий от ГРЩ, который рассчитан на большие показатели и не имеет ограничений на токи ввода и отходящих питающих линий.

ВРУ комплектуется различными аппаратами и приборами: рубильниками, переключателями, выключателями нагрузки, предохранителями, счетчиками и прочим функциональным оборудованием. Вводно-распределительное устройство обеспечивает оперативное включение и отключение от электроэнергии отдельных потребителей (частей зданий), а также различных устройств и приборов.

Вводные устройства

ВУ – это сборное электротехническое устройство, предназначенное для подключения и первичной защиты электросети здания. Питание приборов и аппаратов, входящих в конструкцию ВУ и установленных на вводе линии в здание, производится от ГРЩ.

В отличие от ВРУ вводное устройство не имеет автоматов защиты для распределения электропитания по отдельным группам и может устанавливаться не только в доме, но также на столбе ЛЭП или возле дома.

Источник

Как расшифровуется ВРУ в электрике: схемы подключения многоквартирного жилого дома, монтаж шкафов

ВРУ — это вводно-распределительное устройство, монтируемое при создании электрических цепей, предназначенных для 2 и более потребителей. Компонент распределяет электроэнергию, прекращает поставку тока в случае возникновения аварий. При проведении профилактических мероприятий с помощью прибора можно полностью обесточить дом.

Что такое ВРУ

Внешне устройство мало отличается от других применяемых в электрике коробок. Например, ВРУ напоминает распределительный щит. Кроме того, приборы выполняют сходные функции. ВРУ имеет вид металлического короба с панелью управления. Такая модель разработана для жилого дома.

Стандарты ВРУ по ГОСТу

Требования ко вводно-распределительным системам содержатся в международном стандарте ГОСТ 32396-2013. Акт включает сведения, касающиеся установки и применения ВРУ. Обязательным является соблюдение стандартов монтажа, требований к электрификации многоэтажных объектов, электро- и пожаробезопасности.

ГОСТ содержит позиции, относящиеся ко вводно-распределительным коробкам:

Виды вводно-распределительных устройств

Приборы классифицируются по силе тока: 250, 400 или 630 А. ВРУ разделяют и по набору защитно-учетных компонентов. Некоторые устройства снабжаются автоматическими переключателями, регуляторами освещения, счетчиками электроэнергии.

Существуют такие типы распределительных коробок, отличающиеся строением и сферой применения:

Технические характеристики ВРУ

Каждому прибору свойственны собственные данные.

Перед началом монтажа следует внимательно изучить такие технические характеристики:

Размеры коробки зависят от функциональности прибора.

Небольшие ВРУ в незащищенном от влаги корпусе устанавливаются в здании. Монтировать их на улице нельзя.

Для чего предусмотрена электроустановка

Поступающий в помещения многоквартирного дома электрический ток контролируется и распределяется несколькими приборами, объединяемыми в систему ВРУ. Основное назначение такого прибора — электроснабжение зданий или отдельных комнат. Установки снабжены панелями, открываемыми с единственной стороны.

Существуют 1-, 2- или 3-секционные приборы, помечаемые соответствующими аббревиатурами:

Что входит в комплект ВРУ

Строение приборов, предназначенных для жилых домов, отличается от такового у промышленных вариантов. Однако все модели комплектуются панелями распределения и ввода.

Для производств

Крупные предприятия потребляют большое количество энергии. Поэтому в роли ВРУ выступают распределительные шкафы. Они снабжаются автоматами А37 или АВМ. Односторонние панели монтируют возле стен. Двусторонние варианты размещают на расстоянии не менее 80 см.

Иногда устройства состоят из нескольких модулей. Это означает, что блок автоматов, счетчиков или предохранителей устанавливается отдельно.

Для общественных зданий

Мощность вводных компонентов рассчитана на 250, 400 или 630 А. Чаще всего для сборки таких систем применяют панели ВП, ВА, ВР.

Комплектация оборудования бывает разной:

Вводные и распределительные компоненты находятся рядом друг с другом.

Как работает электроустановка

Главный питающий кабель подсоединяется к вводной панели. Предполагаемую силу тока рассчитывают заранее, отражая сведения в технической документации. Автоматический переключатель предотвращает повреждение проводки при возникновении аварий. С его помощью намеренно прекращают электроснабжение зданий при выполнении ремонтных работ.

В более простых ВРУ вместо автомата установлен рубильник. За ним находятся разрядники, соединяющие фазные провода с заземляющей шиной. Разрядники активируются при возникновении импульсных нагрузок. Фазное напряжение поступает на шину, после чего поставка энергии прекращается.

Ток между группами проводов распределяется посредством автоматов того или иного номинала. Каждый потребитель подсоединяется к собственному выключателю. Для усиления защиты монтируется УЗО. Распределительные приборы уравнивают нагрузки на фазы. При расчете номинала учитывают показатель спроса, отражающий вероятность наибольшей загрузки электросети.

Требования к помещению для размещения ВРУ

При установке приборов учитывают такие рекомендации:

Схема ВРУ

Строение электрической цепи распределительного устройства зависит от его типа:

Где применяется

Устройства устанавливают на любых объектах. Это значит, что приборы применяются в жилом или промышленном строительстве. Главное — правильно подобрать систему с учетом напряжения и мощности на входе. Параметры отражаются в проектной документации. Сборка ВРУ осуществляется по строгим правилам. Шкаф собирается как прибор, точно соответствующий требованиям ГОСТ.

Все компоненты устанавливаются вручную. Простые модели можно приобретать в готовом виде.

Монтажные работы и подключение

Устройство устанавливают по схеме, изменение последовательности действий запрещено.

Монтаж производят так:

Профилактические осмотры электрощита

Электроустановки периодически подвергаются проверкам.

По результатам осмотра составляют акт, в котором фиксируют:

Частоту осмотров устанавливают индивидуально.

Источник

Описание и разновидности вводно-распределительных устройств (ВРУ)

В электрике расшифровка ВРУ — вводно-распределительное устройство. Монтируют его на вводе электрических сетей определённого числа потребителей. Выполняет функцию распределения по ним электроэнергии и отключения во время аварийной ситуации (замыкание, какая-либо неисправность). При проведении ремонта ВРУ позволяет полностью отключить электрическую цепь в доме.

Разновидности вводно-распределительных устройств

В многоквартирных жилых домах такие электроустановки монтируют на лестничных клетках или в тамбурах, в двухэтажных постройках на внешней стене дома, на производствах устанавливают в цехах. Используют ВРУ для переменного тока, напряжение которого 220 или 380 В.

Классифицируются ВРУ соответственно номинальному току: 250, 400 и 630 А, а также набору контрольно-защитных приборов. Некоторые электроустановки оснащены автоматическими выключателями электроэнергии, устройствами, контролирующими освещение, приборами по учёту расхода электроэнергии. Существуют различные виды распределительных щитов, отличающиеся назначением и особенностями конструкции:

При необходимости установки оснащаются автоматическими выключателями и УЗО (устройство защитного отключения). Такие предохранители смогут защитить от скачков напряжения — сработает моментальное отключение электричества там, где это потребуется. Если трудно выбрать конкретный вариант устройства, можно укомплектовать систему из нескольких видов панелей. Такое ВРУ будет соответствовать всем необходимым требованиям.

Нужно отметить, что ВРУ для жилого фонда, офисов и устройства для промышленных предприятий существенно отличаются своей комплектацией. Однако и те и другие модели оснащены вводными и распределительными панелями. Схема подключения и соединения у них соответствует стандарту.

Назначение электроустановки

Электроэнергия, поступающая в квартиру, предварительно распределяется и контролируется разными видами приборов, сгруппировавшихся на небольшом участке в единую систему ВРУ, которое размещается в общем шкафу. Его корпус может быть разной величины, зависящей от количества наполнения трансформаторами, рубильниками, автоматами, счётчиками и другими устройствами. Главным назначением ВРУ является снабжение зданий или отдельных помещений электроэнергией.

Электроустановки обустроены панелями, которые открываются с одной стороны и называются односторонними. Бывают одно-, двух- и трехпанельные устройства с соответствующей аббревиатурой:

Некоторые варианты размещены в специальных контейнерах. Эти модели тщательно защищены от попадания влаги и пыли, негативного влияния окружающей среды. Назначения устройства следующие:

В домах частного сектора подключение ВРУ выполняется в том случае, если нужно распределить энергоресурсы по нескольким точкам (гараж, баня, хозблок, летняя кухня и так далее). В этой ситуации монтируется основная электроустановка, а затем уже устраивается индивидуальная система для каждого отдельного строения.

Существует ещё ИВРУ — инвентарное ВРУ, отличающееся от стандартного модернизацией, повышенной степенью антивандальной защиты. Это даёт возможность применять его в полевых условиях и на стройках.

Принцип работы

Работа всего распределительного устройства начинается с приёма энергоресурсов от основной магистрали. Питающим кабелем подаётся ток на вводные приборы с соответствующими величинами (номинальными). Уже на этом этапе в работу включаются измерительные приборы и счётчики, которые замеряют параметры тока на вводе. Так как ВРУ является системой, включающей в себя устройства с различными функциями, одновременно с измерительной задачей выполняется и защитная.

Так, выключатель на вводе производит контроль над подачей питания и при изменении номинальных значений или возникновении неординарных ситуаций отключает автомат. Техническое назначение выключателя — выполнять функцию ручного или автоматического рубильника (разъединителя).

Затем к работе присоединяется группа разрядников, которая обеспечивает соединение проводов по фазам. На этом промежутке процесса обязательно проверяются параметры напряжения и, если необходимо, проводится их корректировка при помощи трансформаторов.

Распределение происходит в группах проводов при помощи автоматов с защитной функцией, у которых разные или схожие номиналы. Параметр электротока на каждом ответвлении провода зависит от запросов потребителя, к которому он подведён.

Назначение разветвления заключается не в разделении проводов в соответствии с характеристиками тока, а в необходимости разведения электроэнергии по своим направлениям для точек снабжения. А вот распределительная автоматика отвечает за равномерную нагрузку между фазами и при этом фиксирует коэффициент расхода электроэнергии с предельной загрузкой электрических сетей.

Монтаж и подключение

Установка приточного устройства выполняется согласно электрической схеме, по которой необходимо соблюдать определённую последовательность. По правилам электробезопасности нельзя допускать нарушения порядка выполнения действий.

В первую очередь нужно отключить объект от источника питания и полностью обесточить. Затем отсоединить кабели питания на вводе, то есть произвести расключение ВРУ и демонтировать электрооборудование, которое нуждается в замене.

Дальше устанавливается новый комплект устройства. Крепёж выбирается по утверждённой схеме. Затем выполняется прокладка кабеля, провода питания подключаются к новому оборудованию, вводные провода подводятся к центральному размыкающему устройству (рубильнику). В собранном виде электрическую схему тестируют, а все её составляющие маркируют. После этого объект подключают к питающему фидеру.

Такого плана электромонтажные операции не должны проводить частные лица или не совсем компетентные организации. Неграмотно, а значит некачественно выполненные работы могут спровоцировать аварийные ситуации, несчастные случаи. Обычно неквалифицированные работники делают ошибки, которые проявляются в неправильном соединении жил проводов в зажимах, при установке приборов: нарушения в изолировании кабелей и проводов, обрывы цепи заземления, плохо зажатые жилы в защитных устройствах.

Всё это можно предотвратить, если привлечь к работам по замене оборудования или ремонту квалифицированных специалистов. Именно они по окончании монтажного процесса качественно произведут все требуемые замеры, которые помогут определить и исключить возможные ошибки. По результатам замеров составляется техотчет монтажа ВРУ с подробным описанием всех действий.

Вначале проверки проводится визуальный осмотр всей созданной схемы и её составляющих элементов. Затем выполняются замеры на заземлённых установках, чтобы исключить разрывы цепи. Проверяется, насколько качественно выполнена изоляция, проводится замер полного сопротивления петли «фаза-ноль». Оцениваются параметры цепи и действие защитных устройств, в том числе срабатывание автоматических выключателей. Все предпринятые меры должны гарантировать качественное и надёжное функционирование вводно-распределительного устройства.

Ревизия электрощита

Раз в год специалисты обязаны проводить профилактические осмотры или ревизию электроустановки. Но возникают ситуации, когда необходимо посмотреть, в каком состоянии находится распределительная система и входящие в неё приборы. Например, купив квартиру, выясняется, что с электрикой не всё в порядке:

Нужно сделать ревизию электрощита. Речь идёт о щите, расположенном в квартире, на лестничной площадке многоквартирного дома (смотреть свою секцию) или в частном доме.

В первую очередь следует обеспечить хорошее освещение. Затем необходимо отключить все автоматы, в том числе вводный. В процессе осмотра в обязательном порядке соблюдать технику безопасности. Если обнаружились трещины и сколы на пластиковом щите, их нужно устранить. Крышка щита должна свободно открываться и закрываться.

Открыв щит можно обнаружить много пыли. Поэтому, сняв кожух, защищающий приборы, сухой кисточкой аккуратно убрать загрязнения со всех приспособлений и проводов. Все кабели должны быть промаркированы, автоматы подписаны.

Далее необходимо проверить все соединения проводов. Нужно обратить внимание на места контактов, на них не должно быть следов ржавчины и окислений. Если потребуется, соединение нужно разобрать и зачистить концы провода. На одном из них сделать петлю под болт и при помощи шайбы гравер снова соединить. Чтобы усилить гаечное соединение, используется контргайка.

Кроме этого, нужно провести профилактику контакта заземления щита. Для этого требуется:

Если проводить регулярные осмотры и своевременно выполнять профилактические мероприятия, ВРУ предоставит качественную работу и безопасность потребителям. И все же по поводу выполнения ревизии лучше обращаться к специалистам.

Устройства для жилых домов

Для многоквартирных жилых домов, общественных зданий, офисов применяют электроустановки по вводу и распределению электроэнергии, выполненные в виде щитов с односторонним или двухсторонним способом обслуживания. Все ВРУ оснащены вводными и распределительными панелями. Существуют также шкафы в заводском исполнении. В больших городах электромонтажные организации по проектированию ведут разработки и запускают в производство свои инновационные решения, исходя из индивидуальных особенностей объектов.

В состав вводных панелей входят приборы, которые функционируют при силе тока: 0,25, 0,4, 0,63 кА. В соответствии с этими нагрузками монтируют рубильники и предохранители. Панели с 0,4 и 0,63 кА оснащаются защитными и отключающими устройствами с идентичными показателями нагрузки.

Распределительные панели бывают разных комплектаций. В одних устройствах отводящие линии снабжены электрическими автоматами, в других устанавливается автоматическое управление приборами освещения в коридорах и на лестничных проёмах, третьи оснащены приборами учёта. В состав панелей также могут входить пакетные выключатели, магнитные пускатели, промежуточные реле.

Проектируя и производя комплектацию распределительных и вводных панелей, одновременно предусматривается их размещение в непосредственной близости одна к другой. Изготавливаются они отдельно с предварительной установкой необходимых устройств. Связываются панели соединительными проводами. Большое количество вариантов схем позволяет укомплектовать любого вида устройства по вводу и распределению электроэнергии в соответствии с техническим заданием.

Для частного дома монтируется вначале основное ВРУ, а затем собираются и подключаются к нему остальные распределительные устройства, предназначенные для каждой постройки во дворе. Также используются аналогичные электроустановки в виде шкафов, оснащённых всеми необходимыми приборами.

Распредустройства для производств

Особенность применения ВРУ на производствах заключается в потреблении ими больших мощностей. Поэтому здесь пользуются вводными и распределительными шкафами заводского изготовления, согласно ТУ или ГОСТу. Аналогичные распредустройства применяются в электрических подстанциях на 380 В.

В их конструкциях (односторонних или двухсторонних) собраны наборы из предохранителей, автоматов, рубильников.

Односторонние щиты монтируют непосредственно у стен, двухсторонние модели на любом свободном пространстве, соблюдая расстояние от стен не менее 80 см. Преимущество первых моделей заключается в том, что их установка не требует много места, зато второй вариант удобен при обслуживании.

Заводами изготавливаются также и модульные виды распределительных устройств, представляющих собой, например, блок автоматов или предохранителей, блок счётчиков для контроля и так далее. Помещения, предназначенные для установки ВРУ должны соответствовать определённым требованиям:

Аппаратура вводно-распределительного устройства должна располагаться в таких местах, которые должны быть доступны только для монтёров электроремонтных бригад. Называются эти места — щитовые. Они в обязательном порядке должны быть закрыты на замки от посторонних проникновений.

Источник

Чем различаются ВУ, ВРУ, ГРЩ: ответ в нормативах

Вступление

Перед выяснением, чем различаются ВУ, ВРУ, ГРЩ, вспомним, что обозначают приведенные в заголовке статьи сокращения.

Все эти устройства разделяют питающую цепь, идущую от подстанций или ответвлений воздушных линий от распределительных сетей зданий, сооружений, домов и других электроустановок.

При планировании установки вводного устройства нужно учитывать суммарную мощность всех имеющихся потребителей электроэнергии в доме.

Особое внимание уделяется домам с обогревом электрическим котлами. Мощность котла может составить львиную долю энергопотребления всего дома.

Расчет мощности котла проводится по расчету требуемых радиаторов отопления, их теплоотдачи и энергоэффективности. Снизить мощность котла помогут эффективные биметаллические и алюминиевые радиаторы отопления. Цены на них невысокие, в чём вы сами можете убедится посмотрев радиаторы алюминиевые в Уфе.

ВУ, ВРУ и ГРЩ

Все формулировки данной статьи, берутся и основываются на ПУЭ изд.7, § 7.1.2-7.11.12.

Важно отметить, что ВУ, ВРУ и ГРЩ, относятся к одной группе устройств имеющих одинаковое назначение в электрических цепях, они разделяют питающую электрическую цепь от подстанций, трансформаторов, ответвлений ВЛИ от электрической цепи дома, здания, цеха и т.п.

Вводное устройство на участке установлено на опоре.

Отсюда, второе назначение этих устройств, они разделяют зоны ответственности между обслуживающими организациями питающих электросетей города, поселка, района и потребителем.

Чем различаются ВУ, ВРУ, ГРЩ, ответ

Всё вышеперечисленное, относится к ВУ, ВРУ, ГРЩ, как типу электротехнических устройств. А чем они отличаются, ведь не зря были введены эти понятия.

Вводной устройстве, нет устройств, которые могут разделить, и разделяют питающую цепь на несколько (минимум две) отходящих электрических цепи. Попросту, пришел в ВУ один кабель, один кабель от ВУ ушел. Однако это не мешает выпускать и собирать вводные устройства с приборами учета, устройствами защиты от импульсных перенапряжений.

Важно! Обязательным элементом ВУ является электрический размыкатель, позволяющий отсоединить (разделить, отключить) внутреннюю электрическую цепь от питающей цепи.

Выполнить «роль» размыкателя может, рубильник, мощный автомат защиты.

Применительно к частному дому, ВУ может устанавливать на столбе ответвления ВЛИ к дому или на фасаде дома. При использовании ВУ, счетчик учета расхода электроэнергии монтируется отдельно в специальном выносном щите учета (ЩУЭ).

ВУ и счетчики учета нескольких домов на опоре

В вводно-распределительным устройстве (ВРУ), кроме электрического размыкателя, устанавливаются устройства позволяющие разделить, питающую линию на несколько отходящих внутренних электрических цепей. ВРУ, могут комплектоваться учетами учета, УЗИП и другими устройствами защиты и автоматики.

Выносной ГРЩ заменяет ВРУ дома.

Применительно к электрике частного дома, ВРУ, чаще заменяют ГРЩ (главным распределительным щитом). А в некоторых случаях, ели сам ввод в дом расположен недалеко или непосредственно в щитовой комнате, ГРЩ заменяет и ВУ и ВРУ.

Примечание: По требованию некоторых контролирующих организаций, счетчики учета выносятся отдельно на опору ВЛИ или фасад дома. Установив счетчик учета в запирающемся щитке с высоким IP защиты, собственник максимально минимизирует общение с надзорными специалистами, энергосбытовой организации.
