Чем отличаются штабелеры от ричтраков
Наши покупатели часто путаются и не видят разницу между ричтраком и штабелером. В данной статье мы подробно расписали основные различия между этими типами техники.
Цели использования ричтраков и самоходных штабелеров очень похожи. Оба вида складской техники предназначены для перевозки и укладки на стеллажи палетированных товаров в условиях ограниченного пространства. Однако штабелеры и ричтраки отличаются друга от друга по следующим пунктам:
Штабелер: определение и происхождение
Самоходный электроштабелер – это тележка на электрическом ходу, оснащенная мачтой и грузоподъемными вилами. В отличие от вилочного погрузчика, он слабо приспособлен для транспортировки грузов, поскольку его основная задача – это укладка палетированных товаров друг на друга или на стеллажные полки. Благодаря компактности, он хорошо приспособлен для работы в проходах между стеллажами или штабелями.
Историческая справка:
Первые складской штабелер появился в далеком 1926 году. Он был разработан французской компанией Fenwick, которая называла его «тележкой с подъемной платформой» (Изображение 1). Он предназначался для погрузки товаров на грузовые автомобили, поезда и размещения грузов на складских стеллажах.
Изображение 1: Первый складской штабелер, выпущенный французской компанией Fenwick
Ричтрак: определение и происхождение
С технической точки зрения, ричтрак – это штабелер с выдвижным грузоподъемником. Выдвигаться может или сама мачта, или вилочный захват. Этот вид складской техники специально создан для работы в узких проходах (NA – narrow aisle) шириной от 1,6 м, и рекомендуется для складов с высотой хранения товаров до 12 м. Применение ричтраков дает возможность увеличить плотность хранения товаров на одну треть или более (в зависимости от высоты и типа стеллажных систем).
Интересно знать: Слово «рич» (от англ. reach – дотягиваться) в названии машины говорить о ее способности «тянуться» за пределы колесной базы.
Историческая справка:
К изобретению ричтраков привела необходимость увеличить плотность хранения товаров, поскольку в 50-х годах прошлого века в США возник острый дефицит складских площадей. Первый массовый ричтрак был разработан в 1951 году корпорацией Raymond и появился на североамериканском рынке складской техники в 1954 году. Он был создан на базе штабелера с широко разнесенными опорными консолями и оснащен запатентованным пантографным механизмом, служащим для выдвижения грузоподъемника (Изображение 2).
Изображение 2: Первый ричткак корпорации Raymond (слева) и его современный потомок (справа)
Конструктивные различия
Ключевое различие лежит в устройстве грузоподъемного механизма. У штабелеров мачта стационарная и каретка с вилами может двигаться по ней только вверх или вниз (Изображение 3). Поэтому для перемещения груза по горизонтали всегда необходимо передвижение по полу.
Изображение 3 – Степень свободы вил штабелера ограничена передвижением по вертикали
Главная конструктивная особенность ричтрака – выдвижная мачта, помогающая стабилизировать нагрузку и обеспечивающий большую маневренность в тесном пространстве.
В отличие от штабелера, мачта стоящего ричтрака способна выдвигаться.
Изображение 4: Ричтрак с выдвижной мачтой
Отличия в высоте подъема
Из-за особенностей конструкции максимальная высота подъема вил у штабелеров находится в пределах 1,6–6 м. Ричтраки же способны поднимать грузы до 2 раз выше: обычно их «потолок» достигает 3–12 м (Изображение 5). Такая выдающаяся способность связана с тем, что они обычно оснащаются опциями, способствующими лучшей поддержке равновесия и контролем над грузом:
 |  |
Изображение 5: Обычно у штабелеров высота подъема меньше, чем у ричтраков
Виды ричтраков и штабелеров по типу рабочего места
Оба вида техники могут быть ведомыми, с платформой или с кабиной для оператора. Однако среди штабелеров преобладают ведомые или поводковые модели, которые управляются с пола с помощью длинной рукоятки. Большинство же моделей ричтраков, наоборот, оборудованы кабинами для стоячего или сидячего водителя.
Подходящий тип техники подбирается в зависимости от размеров склада и интенсивности работ (Таблица 1).
Штабелер — что это такое, назначение, основные характеристики, описание с фото
Востребованный и распространенный вид складского оборудования — штабелеры. Без них не может обойтись ни один склад, в котором товары находятся на паллетах, и помещение которого применяется по вертикали.
Что такое штабелер, его предназначение и устройство
Штабелером называется складское оборудование, предназначенное для легкого перемещения паллетированных грузов на высоких стеллажах, укладки их в штабели.
По конструкции и принципу работы они похожи на вилочные погрузчики, но их цена в тридцать раз меньше, нет расходов на эксплуатацию, а оператору не нужно проходить обучение для получения допуска.
Штабелер устроен просто, особенно если речь идет о ручной модели, которая состоит из:
пульта управления с роликами;
ручки для управления вилами;
ножного тормозного механизма;
педали для поднятия вил;
Основа штабелера — пульт с роликами и рама с направляющими колесами. Для передвижения по опорной поверхности применяют колеса и ролики с чугунным ободом из полиуретана или резины. Колеса оснащены тормозом и вращаются на 360 градусов.
Рама мачты является важным элементом данного оборудования. Ее производят из стальных швеллеров. Она защищена от коррозии полимерной порошковой краской и эмалью.
Основные характеристики
Конструкция штабелеров достаточно простая, но уникальная. Их главные части представляют собой маневренную и надежную систему, которая может:
с помощью специальных вил легко поднимать и опускать груз, весом от 500 кг до двух тонн;
свободно передвигаться по небольшим складам;
свободно поднимать груз на высоту до пяти с половиной метров;
функционировать от сети, аккумулятора или вручную.
Основные типы штабелеров
Справка: Выбор определенного типа штабелера зависит от грузооборота и размера складского помещения. Если грузооборот всего 30 паллет в смену, то достаточно будет ручного устройства. Если грузооборот 70 палет, то потребуется электрический штабелер.
Штабелеры бывают разных размеров, параметров и модификаций:
Ручной гидравлический
Ручные модели применяются на тех складах, где небольшой грузооборот. С их помощью можно разгрузить, погрузить или уложить груз в два или три яруса. Вилы устройства двигаются с помощью гидравлики.
Чтобы управлять подъемом и опусканием товаров на паллетах оператор качает ручку управления и жмет на педаль. Перемещает он ручное устройство с помощью ручек, которые закреплены на мачте. Он толкает его в нужном направлении.
Электрический
Электрическая модель требует минимальной энергозатраты. Вся работа осуществляется с помощью педалей, которые есть на панели штабелера. Модель отличают такие достоинства как:
большая скорость выполнения задач;
неприхотливость в применении.
Полуэлектрический
Небольшие размеры этой модели привлекательны для обслуживания на пищевом производстве, где продукты сходят с ленточного конвейера. Вилы устройства поднимают багаж массой до 150 кг. За счет энергии аккумулятора происходит поднимание, опускание и перемещение паллета. Функции не требуют физических усилий. Управление происходит сотрудником, который стоит на подножке.
Самоходный
Самоходная модель отличается от предыдущей присутствием электродвигателя. Она способна двигаться по складскому помещению со скоростью 6 км/ч. Он способен перемещать до ста поддонов и при этом труд операторов происходит в автоматическом режиме.
Это самый производительный тип складской техники, применяемый на складах большой площади, в центрах логистики и на открытых площадках.
Узкопроходный
Узкопроходный тип наиболее подходит для складов с плотно укомплектованными стеллажами. Такие модели принадлежат к дорогому виду оборудования. Их стоимость находится в пределах одного миллиона рублей.
Основное преимущество такого устройства заключается в его возможности совершать маневры с грузом, находясь в узком пространстве.
Справка: Данное оборудование ничем не хуже простого складского штабелера. Оно может обслуживать стеллажи по обе стороны и перемещаться в разных направлениях.
Ричтрак
По своей конструкции ричтраки похожи на штабелеры. Основное отличие состоит в том, что у них есть высокая мачта, способная выдвигаться вперед. За счет этого ричтрак требует меньше свободного пространства, чтобы поднимать грузы на полки. Это важная особенность, которая позволяет повысить точность работ.
Бочкоопрокидыватель

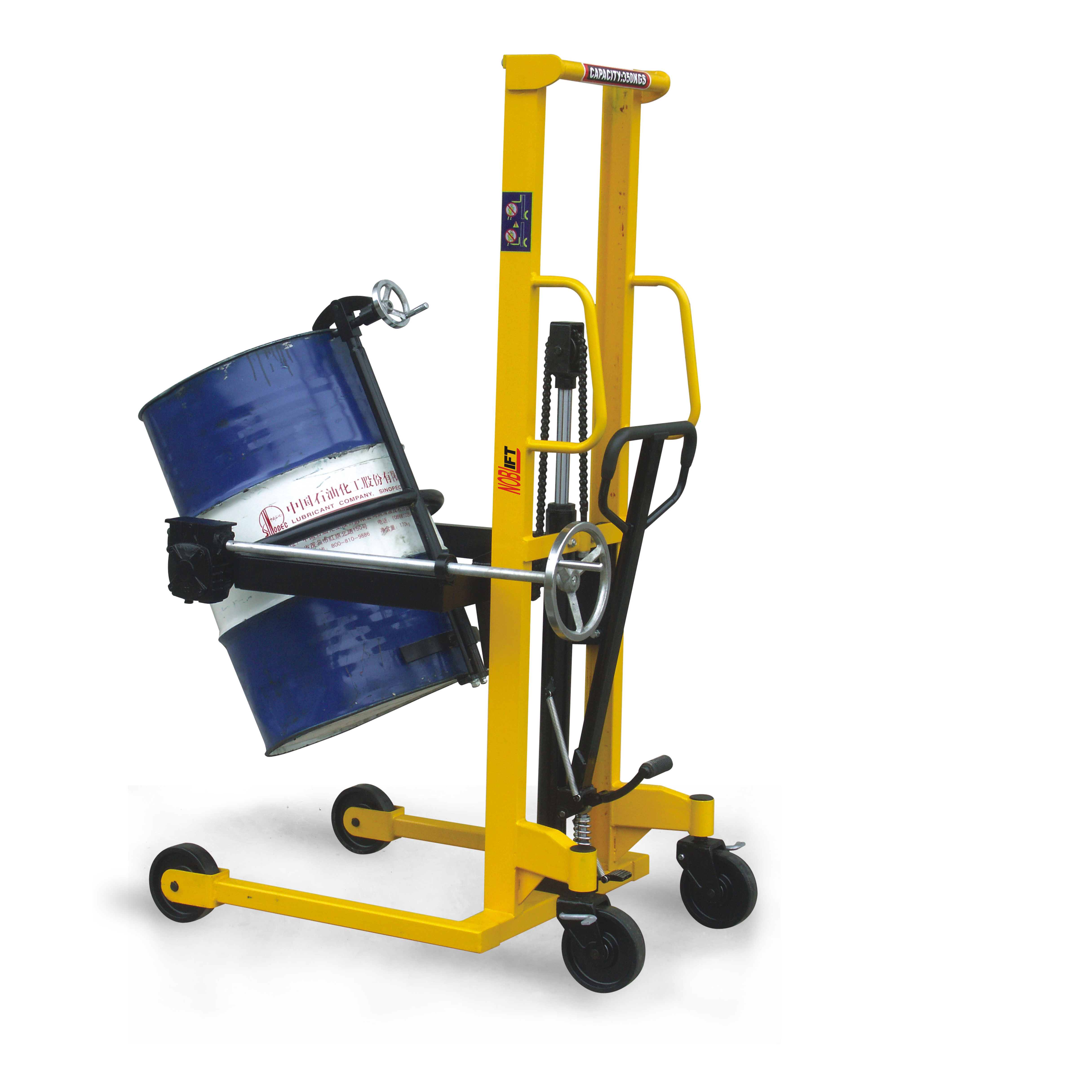

Это разновидность ручного штабелера, которая необходима для работы с металлическими бочками большого размера. Их можно увидеть на автосервисах, на производствах, где необходимо разливать жидкости из большой бочки в тару поменьше.
Вместо обычных вил в модели установлены рычаги, с помощью которых происходит захват и опрокидывание бочки.
Комплектовщики заказов
Модели бывают горизонтальные и вертикальные. От остальных видов техники они отличаются рабочим местом оператора, который комплектует товар вручную. Также тут могут присутствовать принтер для стикеров, держатель для рулонов и много других приспособлений.
Комплектовщик вертикальный функционирует с товарами на стеллажах. Он оснащен площадками и вилами для захвата паллет. Кроме того, комплектовщик имеет электрический привод, который поднимает и опускает платформу.
Комплектовщик горизонтальный необходим для работы на первом или втором уровнях. Он может быть укомплектован площадкой с подъемом или иметь дополнительную платформу для оператора.
Преимущества работы за штабелером
Основное достоинство штабелеров — небольшие размеры. Они мобильные, верткие, легко проходят сквозь узкие коридоры между полками, чем не может похвастаться неповоротливый и крупногабаритный погрузчик. За счет компактной комплектации устройства, его без проблем доставляют на необходимый склад, нагружают товаром и работают.
Как выбрать штабелер
Подобные устройства имеют огромное число моделей и рассчитаны практически под любой набор условий определенного склада. Но есть несколько параметров, которые стоит учесть при выборе:
Необходимо определиться, под какие паллеты будет рассчитано устройство. В таком случае подойдут модели с узкими консолями или с широкими.
Нужно учесть ширину проемов между стеллажами, в которых предстоит работать штабелеру.
Также следует учитывать высоту подъема и грузоподъемность.
Величина предполагаемого грузооборота. Не стоит приобретать дорогое устройство, если предполагается разгружать два раза в неделю паллеты на сумму примерно в 250 тысяч рублей. Для этого подойдет оборудование в средней ценовой категории.
Штабелер незаменим для работы на складских помещениях. Он отлично заменяет ручной труд и ускоряет работу. Но приобретать его нужно только в тех случаях, когда это действительно нужно.
Классификация лучших складских штабелеров
Штабелеры для склада различаются по нескольким признакам:
Также бывают ричтрак, аккумуляторный штабелер, узкопроходный, высотный и штабелер для бочек. Различают два способа загрузки, с расчётом на которые может быть сконструирован штабелер: фронтальный и боковой.
При выборе штабелера следует учитывать особенности условий, в которых предстоит работать купленной вами машине. К таким особенностям относятся: виды грузов, размеры склада, высота стеллажей, объём товарооборота вашего предприятия.
Может случиться так, что продешевив, вы купите вещь, которая в ваших индивидуальных условиях окажется бесполезной. Либо наоборот, решив купить «самое лучшее и полезное», вы напрасно выложите лишние деньги и функциональный ресурс приобретенного вами дорогостоящего оборудования будет использоваться лишь на четверть, а то и меньше.
Рассмотрим каждый из этих видов подробнее
Гидравлический штабелер с ручным приводом
Руководство по выбору гидравлических штабелеров с рейтингом лучших моделей и подробным объяснением того или иного выбора.
Модели: Hanselifter SDJ10/16, SFHD 1025.
Цена от 675 долларов.
Простая, надёжная, недорогостоящая машина для складов с малым товарооборотом. Управляется вручную. Подъём вил осуществляется гидравлическим ручным приводом. Привод бывает также и ножным. Грузоподъёмность – от 500 до 2500кг. Максимальная высота подъёма – 2м. Используются для разгрузки транспорта и обслуживания двухъярусных стеллажей. Максимальная масса перевозимого груза ограничена физической силой оператора.
Электрогидравлический штабелер
Модели: ТУРА Э-1025, ТУРА Э-1030, SPM1535.
Цена от 2500 долларов.
По габаритам не отличается от ручноприводного гидравлического, но обладает большей массой и простотой в использовании. Аккумуляторные батареи подают питание на двигатель, благодаря которому оператору нет необходимости прилагать усилия при подъёме груза. При перевозке груза электрогидравлическим штабелером ключевую роль играет мускульная сила оператора. Грузоподъёмность – от 1 тонны. Высота подъёма – до 3 метров. Могут использоваться в складах с трёхъярусными стеллажами. Эффективны при невысоком товарообороте предприятия.
Электромеханический штабелер (подъёмник)
Модели: TAWI Protema PRO200 L ES (малоподъёмный).
Цена от 300 долларов.
Облегчает ручной труд в условиях ограниченного пространства. Высокоэффективен на производстве, часто используется в упаковочных цехах в пищевой и фармакологической промышленности, с непрерывным конвейерным ходом продукции. Удобен для подъёма упаковочного материала при обслуживании производственной линии. Грузоподъёмность – до 150 кг. Существуют и специальные автомобильные электромеханические подъёмники, использующиеся на автотранспортных концернах, а также в СТО.
Сопровождаемый (также – ведомый, поводковый) штабелер
Модели: Yale, Atlet PSD125.
Цена от 1000 долларов.
Широко применяются в логистических компаниях и на объектах лёгкой промышленности. Могут поднимать груз на высоту до 5,3м., массой до 3 тонн. Оператору практически не приходится прилагать физических усилий – фактически штабелер является самоходным. Особенность в том, что нет места для оператора: он ведёт штабелер за ручку впереди или позади себя. Скорость – до 5км/ч.
Штабелер с убирающейся подножкой
Цена от 1150 долларов.
По характеристикам подобен поводковому штабелеру, но может использоваться и для более крупных работ, при перемещении грузов на большие дистанции внутри помещения. Этому способствует откидная платформа, которую можно использовать как операторское место. Подножка складная и при ненадобности легко убирается. Это значительно уменьшит габариты машины, что полезно в условиях, когда пространство для работы ограничено. Высота подъёма – до 3,5 метров. Рабочий вес – до 2т.
Штабелер с кабиной для оператора
Модели: BT Vector VCE150A, Veflex VRE150 / VRE125SF.
Цена от 4000 евро.
Оператор управляет машиной стоя или сидя в кабине. Это способствует лучшей концентрации, повышенной внимательности. Обычно такой штабелер способен развивать скорость до 11 км/ч. В комплект входит высокоёмкий аккумулятор. Некоторые модели способны поднимать груз на высоту до 6,5м и работать с грузами массой до 2т. Высокая производительность машины компенсирует не очень низкую стоимость.
Узкопроходный штабелер
Модели: BT Vector R-серия, BT Vector C-серия, BT Vector A-серия.
Представляет собой весьма специфический вариант складского погрузчика. Отличается от остальных видов тем, что двигается только взад или вперёд. Идеально адаптирован для работы в узком пространстве, между близко поставленными рядом стеллажами, что и отразилось на названии вида машины.
Мачта такого штабелера поворачивается на 180 градусов, благодаря чему груз легко повернуть так, как нужно. Среди узкопроходных штабелеров встречаются модели с неподвижной кабиной оператора, расположенной у самого пола либа на полу. Такие модели всегда оборудуются видеокамерой, благодаря которой оператору легко контролировать весь процесс работы.
Высотный штабелер (ричтрак)
Модели: T Reflex N-серии.
Цена зависит от модели. Новенький Hyundai обойдётся вам в 40 000 долларов. Подержанную «машинку» можно найти и за 9 000 у.е.
Используется при погрузочных работах в больших складах с крупным товарооборотом. Ричтрак может сделать расположение груза компактным, уменьшив расстояние между стеллажами и увеличив их высоту до 12 метров. Грузоподъёмность такой машины – до 2т. Скорость передвижения достаточно высока – до 10км/ч. Ричтраки могут быть оснащены видеокамерами, устройством программирования положения вил, операторским дисплеем.
Такие машины маневренны, устойчивы, безопасны. Их мачты всегда обладают боковым смещением и наклоном вил, свободным подъёмом. В новых моделях работу обеспечивают двигатели асинхронного тока, не нуждающиеся в дополнительном обслуживании. Благодаря устройству этих двигателей батарея заряжается в процессе работы от действий самой машины – при торможении или опускании груза. Это экономит и время, и затраты на электроэнергию.
Несущая часть ричтрака – трехопорная рама. По ней перемещается мачта. Обода колес бывают резиновые, вулколанные, нейлонные, а также из серой резины. Диаметр колёс в некоторых моделях увеличен для того, чтобы можно было работать в условиях улицы.
Штабелер для бочек (бочковерт)
Модели: NBF35, XILIN YTD 30.
Цена от 1000 долларов.
Используется исключительно для подъёма и транспортировки бочек, наклона и переливания их содержимого в любую иную тару. Зачастую функционирует на гидравлической системе. Управление – ручное. Плавный наклон тары обеспечивается посредством специальной рукояти. Подъём осуществляет гидравлический привод. Конструкция устойчива и прочна. Колёса, как правило, полиуретановые. Грузоподёмность – до 350 кг, угол наклона – до 18 градусов. Масса штабелёра обычно составляет не менее 150 кг.
Электроштабелер: виды, фото, руководство по эксплуатации
Рациональное использование складских помещений – непростая задача, справиться с которой помогает использование современных многоуровневых систем хранения. Решение – располагать стеллажи близко друг к другу и оставлять между ними узкие проходы, что также усложняет использование обычного вилочного погрузчика. В таких случаях для обслуживания склада рационально использовать электрические штабелёры.
В технике этого типа установлены мощные двигатели переменного тока, что приближает их по эксплуатационным характеристикам к вилочным погрузчикам. Вертикальное перемещение груза занимает намного меньше времени и не требует затраты физической силы.
Электроштабелёры имеют внешнее сходство с вилочным погрузчиком, но значительно маневреннее благодаря отсутствию противовеса более компактны, а минимальный радиус разворота составляет от 1,4 до 2,0 м в зависимости от модели.
Виды электроштабелеров
Самые распространённые модели штабелёров для склада – полуэлектрические (с электроподъёмом вил) и самоходные. Менее распространённые из-за высокой цены – ричтраки.
Штабелеры с электроподъёмом менее производительные за счёт того, что их основная функция заключается исключительно в доставке палеты на нужную высоту. Оператор передвигает машину с грузом вручную, что отнимает много времени и сил. Для ускорения процесса перевозки груза дополнительно используют гидравлическую рохлю.
Самоходные электрические штабелёры помимо быстрого подъема груза на высоту, также быстро перевозят груз к месту назначения. Имеют два варианта исполнения – сопровождаемые и с платформой для оператора, более дорогие модели могут иметь кабину для оператора. Сопровождаемые модели штабелёров обслуживают свыше 30 поддонов в смену, самоходные – от 50 и выше. При этом модели с платформой рекомендуются использовать в помещениях с длиной проходов более 30 м.
Ричтрак – усовершенствованная модель штабелёра, которая имеет поворотные вилы и мачту, способную выдвигаться вперёд. Дополнительные функции позволяют быстро укладывать груз в нужную ячейку хранения, располагать его под любым углом.
Устройство электроштабелера
Как выглядит электроштабелёр? Это небольшая, но манёвренная и компактная техника с удобной ручкой управления, расположенной сбоку или на основной панели (в зависимости от конкретной модели).
На фото электроштабелера указаны его основные элементы.
Конструкция штабелера имеет ряд конструктивных преимуществ, благодаря которым их использовать рациональнее, чем вилочные погрузчики.
Нужно отметить, что использование электроштабелеров значительно сокращает расходы на энергию, поскольку мощность их тяговых двигателей в пределах 1,0-1,2кВт, а мощность подъемных двигателей – до 2,2-3,0 кВт. Для сравнения, электропогрузчики имеют двигатели мощностью до 7-9 кВт. Учитывая то, что и тот и друг вид техники в 90% случаев работает с палетированными грузами массой до 1500 кг, использование вилочных погрузчиков менее рационально.
Сколько стоит электроштабелер?
Стоимость самоходной техники – немаловажный вопрос, особенно если для оснащения крупного склада необходимо приобрести несколько десятков единиц. В большинстве случаев формирование цены зависит от качества комплектующих, материала изготовления и наличия дополнительных функций. Они напрямую влияют на производительность и повышают рентабельность.
Для сравнения, сопровождаемая модель самоходного штабелёра стоит дешевле, чем модель со складной платформой для оператора. При использовании штабелёра с платформой значительно экономится время на транспортировку груза, оператор меньше устаёт.
Эксплуатация электроштабелера
Правила безопасной эксплуатации электроштабелера подробно перечислены в паспорте и руководстве, которое поставляется в комплекте с техникой. Они не сложные, и следование им позволит персоналу избежать травм или повреждения груза.
Правила безопасной эксплуатации электроштабелера:
К работе допускается только квалифицированный персонал, имеющий категорию прав разрешающую управление такой спец. техникой.
Запрещается использовать штабелер при низком уровне зарядки АКБ.
Запрещается использовать технику, если есть следы утечки масла.
Запрещается эксплуатация штабелера на наклонных поверхностях.
Запрещается превышать максимальную грузоподъемность штабелера, указанную в техническом паспорте или остаточную грузоподъемность при подъеме груза на высоту.
При поднятии груза на высоту 600 мм и выше, посторонние лица (кроме оператора) не должны находиться вблизи вилочного захвата с грузом.
Запрещается поднимать груз на одной из вил штабелера, он должен размещаться только на двух вилах. Если штабелер не используется, вилы должны находиться в нижнем положении.
Все сервисные и ремонтные работы, а также ТО производятся в специально отведенных местах и только квалифицированным персоналом.
ВНИМАНИЕ! На вилах штабелера запрещено поднимать людей!
Инструкция к электроштабелеру
Инструкция к электрическому штабелёру содержит основную информацию о приобретённой технике, а также рекомендации по техническому обслуживанию, зарядке АКБ и эксплуатации.
