Шторки безопасности в автомобиле что это такое фото
Какие бывают шторки безопасности в автомобиле?
Надувные устройства специальной конструкции обеспечивают защиту головы находящихся в салоне транспортного средства пассажиров и водителя. Срабатывание приспособления происходит со стороны удара, полученного автомобилем при столкновении с препятствием или другой машиной.
Обычное расположение шторок безопасности – по обе стороны человека на уровне его головы. При возникновении аварийной ситуации устройство мгновенно, максимум за 30 миллисекунд, полностью наполняется воздухом. Голова надежно предохраняется и от последствий удара, и от угрозы пореза осколками разбитых стекол. Система пассивного обеспечения безопасности показала высокую эффективность и в случаях ДТП с переворотом автомобиля.
Краткая история появления
Основателями системы воздушной защиты в транспортных средствах считаются немецкий изобретатель Вальтер Линдерер и американец Джон Хетрик. Они практически одновременно подали заявку на патент автомобильных подушек в 1951 году.
Более усовершенствованное решение проблемы мгновенного надувания, с успехом применяющееся по сегодняшний день, предложил в 1963 году японский инженер Ясузобуро Кобори. А впервые в серийном производстве новинка была использована через 10 лет компанией Ford на борту Oldsmobile Toronado.
Все разновидности, разработанные в последующие годы, имеют общий принцип действия, созданный для самого первого образца.
Виды шторок безопасности
В основу классификации шторок безопасности положен принцип их расположения в салоне.
Фронтальные
Главное функциональное предназначение – максимальное погашение возникающего при лобовом ударе импульса. Устройство для защиты пассажира размещается в панели, а для защиты водителя – в рулевом колесе. Подушка способна принять на себя до 90% ударного импульса, что вполне достаточно для надежного предохранения от травмирования шеи и головы.
Боковые шторки
Эти элементы безопасности находятся в крайних полостях сидений. Различия от фронтальных заключаются в смягчении удара не только для головы, но и для всего корпуса. Стандартный вариант – по 2 шторки для каждого места в салоне по краям от пассажира и водителя.
Шейные (головные)
Устройство выглядит, как разновидность боковых шторок. Размещенные в центре и со стороны дверок в крыше автомобиля средства обеспечивают защиту головы.
Коленные
Относительно недавно были разработаны подушки для надежной защиты такого хрупкого элемента, как коленный сустав. Для водителя их прячут под рулевым колесом, для пассажиров – около бардачка.
Центральные
Оптимальный вариант минимизации неприятных последствий боковых столкновений. Размещенные в центре салона устройства необходимы для защиты рук.
Производители начали выпуск устройств, которые легко отрегулировать с учетом таких нюансов, как специфика конструкции автомобиля, различия в расстоянии, вес и рост водителя. Ведутся также работы и по усовершенствованию шторок безопасности для сидящих сзади пассажиров.
Важный нюанс – большинство современных моделей имеют газоотводные отверстия для уменьшения давления после срабатывания устройства. Таким способом устраняется чрезмерное давление на тело и снижается риск, что пострадавший может задохнуться.
Особенно актуально применение шторок безопасности для новых модификаций транспортных средств с высокими параметрами скорости и маневренности. В условиях большой загруженности транспортных магистралей повышается риск столкновений с другими участниками дорожного движения. Тем более автовладельцам следует ответственно относиться к возможным рискам для здоровья и жизни – как собственных, так и своих пассажиров.
Установка боковых шторок безопасности — часть 1 (механическая)
Ковыряя машину, мной было обнаружено отсутствие боковых шторок безопасности, но присутствии проводки под неё))
Далее, как обычно, начался сбор информации…
Что я могу сказать, описанного опыта установки шторок на Драйве крайне мало, трех-серийник на эту тему вот:
www.drive2.ru/l/512556587815010887/
www.drive2.ru/l/513013709774258338/
www.drive2.ru/l/523171273069563238/
Из которой я смог понять только одно, в конкретно том случае пришлось ставить одновременно и шторки безопасности и датчик присутствия переднего пассажира.
В ходе изучения информации дальше, меня ждало неприятное открытие, что сам датчик присутствия, проводка пассажирского сиденья и замок ремня с концевиком тянули на весомую сумму прядка 15-17 т.р., что меня естественно расстроило, тем более была возможность купить пару шторок за ощутим меньшую сумму в 9 т.р.
На какое то время, меня это охладило, но не на долго))
Тем более увидел запись Сергея sarzamas об установке датчика переднего пассажира отдельно www.drive2.ru/l/557864713216589914/ и после этого в разговоре с ним я пожаловался на необходимость ставить и шторки и датчик пассажира в паре, на что мне было сказано, что это не соответствует действительности, у самого Сергея шторки тоже были установлены ранее, а датчик присутствия пассажира был установлен ощутимо позже!
Для уточнения нюансов был опрошен Алексей mrrockk при проведении чип-тюнинга как раз)) www.drive2.ru/l/565064315355267203/
И таки, да! Эти опции не связаны друг с другом, можно поставить шторки без датчика присутствия пассажира, который мне собственно и не нужен) но эта информация касалась astra J.
Если честно, шторки безопасности были еще куплены до того, как я узнал про нюансы установки))
В дальнейшем изучении мне крайне помог Виктор mavic3
У его машины есть шторки, но нет датчика присутствия пассажира.
Подробная расшифровка его VIN как раз и показала, что RPO код этой опции:
AYC — ДЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ, ПАССАЖИРА, БОКОВОЙ И ШТОРНОЙ
а RPO кода датчика присутствия переднего пассажира (UH1 — ИНДИКАТОР: НЕПРИСТЕГНУТЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ, ПРАВЫЙ) у него нет, как и проводов в замке ремня безопасности))
Собственно, для установки шторок нам надо:
Сами шторки
13251624 — ПОДУШКА БЕЗОПАСНОСТИ В СБОРЕ, ВЕРХ, П/С
13251623 — ПОДУШКА БЕЗОПАСНОСТИ В СБОРЕ, ВЕРХ, Л/С
11609585 — ВИНТ, С ШЕСТИГРАННОЙ ГОЛОВКОЙ, M6 X 20, НАДУВНАЯ ШТОРКА БЕЗОПАСНОСТИ (судя по каталогу, нужно 18 штук, по 9 на каждую сторону, но использовал я только 10 штук, часть винтов уже крепили разные элементы крыши и использовались одновременно и для этих элементов, так и крепежа шторок)
13343520 — ОТРАЖАТЕЛЬ, ПОЛНОРАЗМЕРНАЯ ПОДУШКИ БЕЗОПАСНОСТИ ВЕРХА (С ВИНТАМИ) — 2 штуки
25640395 — ГАЙКА, M6, ПОЛНОРАЗМЕРНАЯ ПОДУШКИ БЕЗОПАСНОСТИ ВЕРХА — 2 штуки (по факту, куда их использовать и как, я не придумал, остались, по схеме, они идут 2 штуки на 2 подушки, т.е. по одной на сторону, под первую проушину самой подушки, но с учетом, что остальные проушины точно такие же как и первые, а закладные гайки такие же, смысла в них не увидел, соответственно и не ставил)
20916267 — КРЫШКА, РЕГУЛЯТОР, ПРИВЯЗНЫЕ РЕМНИ, СВЕТЛЫЙ ТИТАН (ДЛЯ ВЕРХНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ) — 2 штуки.
Итак, запчасти:
Установка боковых подушек-шторок безопасности
В вопросе безопасности человека при управлении автомобилем у разных людей свои взгляды — кто-то пренебрегает элементарными правилами безопасности и даже не пристегивается за рулем (поклонники FlatOut), кто-то упаковывается по полной. И я согласен со всеми вариантами, если они под номером 2: ведь все элементы пассивной безопасности были созданы не на пустом месте, а порой и даже ценой человеческих жизней. Конечно, идеального решения не существует: та же подушка безопасности может травмировать человека в машине, но она так же может спасти жизнь.
Но нельзя забывать о том, что в первую очередь безопасность зависит от самого человека, управляющего автомобилем. Всем желаю не попадать в неприятности, быть осторожными, предусмотрительными и всегда предвидеть ситуацию на дороге.
Возвращаюсь к своему авто. Всего в Ford Focus 2 может быть установлено 6 подушек безопасности:
— 1 в руле для водителя;
— 1 в торпедо для переднего пассажира;
— 2 боковые подушки в спинках передних сидений для водителя и переднего пассажира;
— 2 боковые шторки безопасности в крыше для всех находящихся в салоне автомобиля.
Теперь очередь дошла и до шторок. Их установка относительно проста.
Далее будет описан процесс установки шторок на автомобиль 2006 года в кузове трехдверный хетчбэк. Т.е. дорестайл, на который подходят шторки в жестких пеналах.
— сами шторки безопасности. В моем случае были подобраны шторки именно на свой кузов.
4M51-B14K159-AD — левая
4M51-B14K158-AD — правая
— закладные в крышу 1490221 (6 шт.)
— саморезы 6 шт. (подбираются по закладным)
— вытяжные гайки в крышу М6 2 шт.
— болты М6 6 шт. (например, ВАЗ от тормозов. Идут сразу с гроверами)
Не обязательно, но желательно: заглушки в центральные стойки с надписью «AIRBAG» левая/ правая:
Итак, сам процесс установки:
1) снимаем накладки передних стоек, обшивки багажника и задних стоек;
2) снимаем потолок, открепив от него проводку (шланг омывателя заднего стекла не снимаем, а отсоединяем от основной магистрали: в районе передней и задней стоек есть разрывы), и вынимаем его из машины через заднюю дверь (крышку багажника).

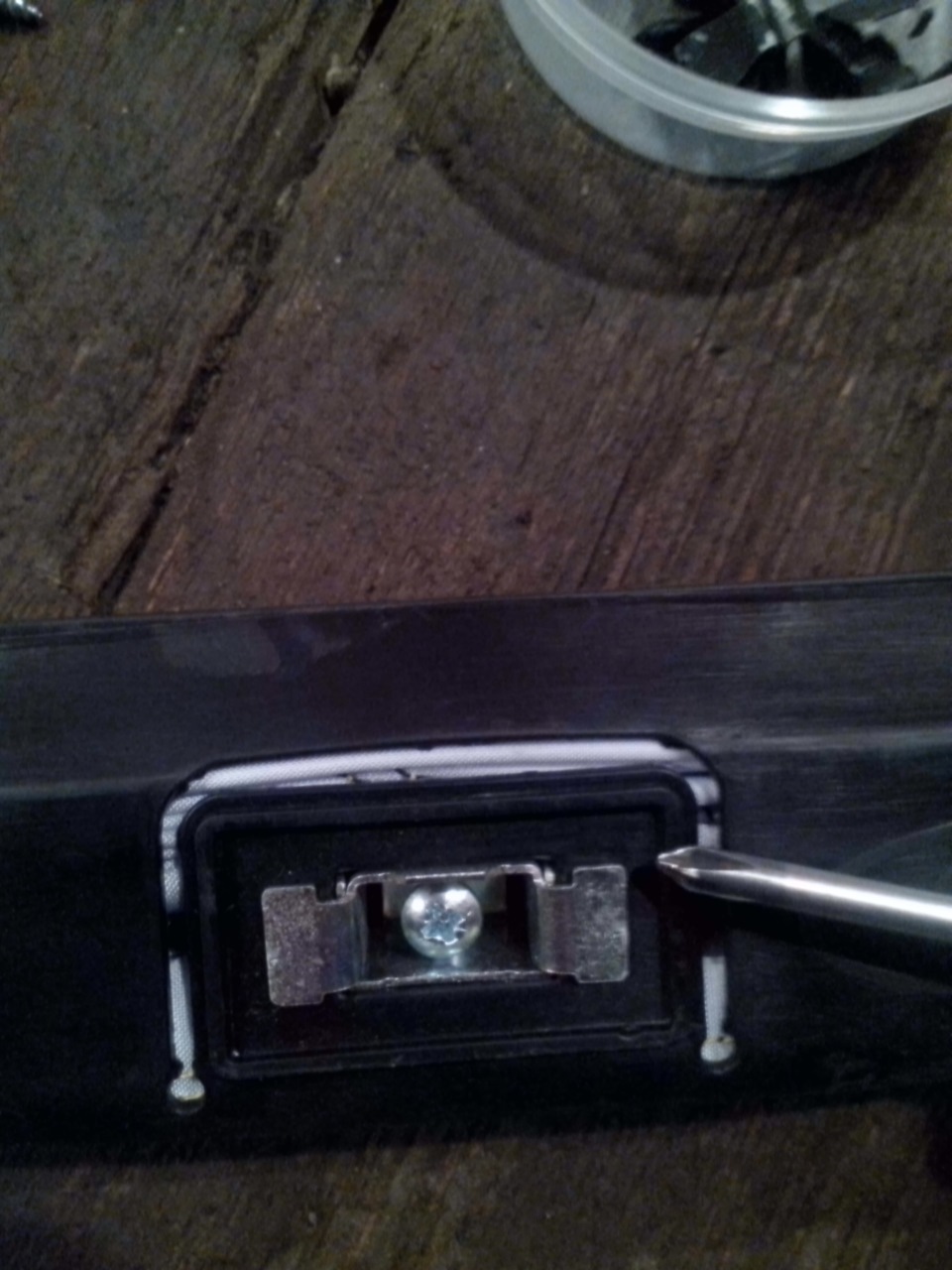

3) устанавливаем закладные и вытяжные гайки:
4) для удобства установки наживляем саморезы в штатные крепления подушек…
… и ставим подушки на место, затягивая саморезы с достаточным усилием:
5) теперь нужно закрепить пиропатроны. Тут пригождаются болты м6. Пиропатрон крепится к кузову в районе задних стоек двумя болтами с каждой стороны (резьба уже нарезана)

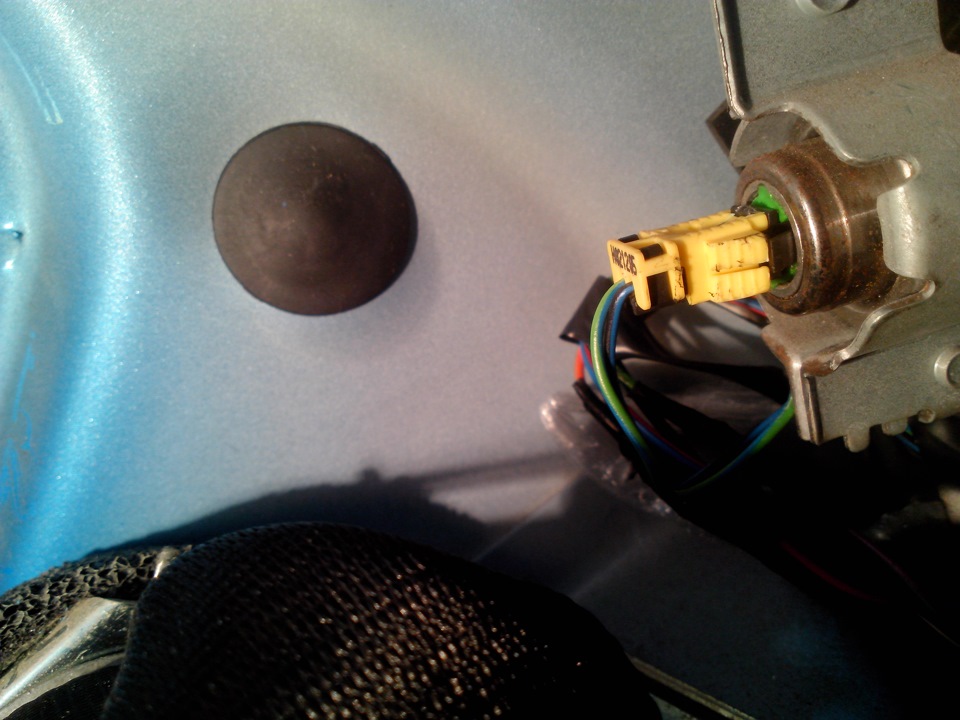

6) подключаем подушки: находим разъемы для них примотанными к проводке задних фонарей (проводка есть у всех):
… и вставляем их в разъем шторок:
7) ставим потолок на место, закрепляя ранее оторванную проводку термоклеем:
8) последним этапом шторки нужно прошить (например, с помощью ELM327), до этого при включении зажигания будет выводиться ошибка конфигурации:
Примечание: так же, если не было с завода сидений с боковыми подушками безопасности, следует поставить боковые датчики удара (дорестайл — 1352187, рестайл — 1690924) с винтами (4168280).
Подписывайтесь, ставьте «Нравится» (если понравилось))))
Записаться на установку подушек безопасности и другие работы по Ford можете через личные сообщения или по тел., указанному в моем профиле! 》》》》》 👍
Подушки безопасности в автомобиле
Добрый день, уважаемый читатель.
Подушки безопасности начали массово внедряться на несколько десятков лет позже ремней безопасности, поэтому они встречаются немного реже.
Тем не менее в 2022 году практически все новые автомобили (даже отечественных марок) оснащаются хотя бы одной подушкой безопасности.
Рассмотрим следующие вопросы:
Что такое подушки безопасности?
Существуют несколько типов подушек безопасности:
При обыденном управлении автомобилем подушки безопасности никак не проявляют себя. Они находятся в сложенном состоянии и скрыты элементами обшивки салона.
Как работают подушки безопасности?
Рассмотрим механизм работы подушек безопасности. В случае дорожно-транспортного происшествия подушки за доли секунды автоматически раскрываются. Это происходит за счет наполнения их специальным газом. Водитель и пассажиры обычно даже не успевают заметить момент срабатывания подушек.
Подушки безопасности помогают уменьшить замедление, т.е. провести остановку тела более равномерно.
Сразу же после столкновения подушки выпускают газ, чтобы не мешать водителю и пассажирам выбираться из автомобиля.
Обратите внимание, подушки безопасности помогают только при первом ударе автомобиля (бывают ДТП с несколькими последовательными ударами), а также на то, что все подушки безопасности одноразовые.
При повседневной езде раскрытие подушек исключено, поскольку они оборудованы специальными датчиками. Кроме того, подушки безопасности раскрываются только при определенных условиях, т.е. в случае серьезного ДТП.
Например, если Вы заденете зеркалом автомобиля какое-нибудь препятствие, то подушки конечно же не сработают.
Сколько подушек безопасности бывает в современных автомобилях?
В 2021 году выпускаются всего несколько старых моделей автомобилей, в которых вообще нет подушек. С каждым годом их остается все меньше.
| Количество подушек | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Фронтальная подушка водителя | — | + | + | + | + | + | + | + | + | + | + |
| Фронтальная подушка переднего пассажира | — | — | + | + | + | + | + | + | + | + | + |
| Боковые передние подушки (2) | — | — | — | — | + | + | + | + | + | + | + |
| Шторки (2) | — | — | — | — | — | — | + | + | + | + | + |
| Коленная подушка водителя | — | — | — | + | — | + | — | + | — | + | + |
| Боковые задние подушки (2) | — | — | — | — | — | — | — | — | + | + | + |
| Коленная подушка переднего пассажира | — | — | — | — | — | — | — | — | — | — | + |
В большинство современных автомобилей устанавливаются от 2 до 7 подушек безопасности. 8, 9 и 10 подушек можно встретить только на нескольких моделях машин.
Фронтальные подушки безопасности
Фронтальные подушки предназначены для защиты от удара в переднюю часть автомобиля. Например, от лобового столкновения.
Фронтальная подушка безопасности водителя размещается в центре рулевого колеса. Фронтальная подушка переднего пассажира расположена в верхней части передней панели. Подушки пассажира и водителя различаются по размерам, поскольку расстояние между головой водителя и рулевой колонкой меньше, чем расстояние между головой пассажира и панелью.
Фронтальная подушка безопасности переднего пассажира обычно имеет кнопку отключения. Отключение необходимо в том случае, если на переднем сиденье перевозится маленький ребенок в специальном кресле.
Фронтальные подушки должны срабатывать только при ударах в переднюю часть автомобиля.
При поездке в автомобиле с фронтальными подушками безопасности (место их расположения обозначается словом airbag на передней панели) следует соблюдать элементарные меры предосторожности.
Например, пассажир не должен держать в руках сумку, пакет или другие предметы. Кроме того, не следует упираться коленями в место расположения подушки. Нарушение любого из этих правил может исказить эффект от использования подушек безопасности, т.к. пассажир получит травмы по собственной же вине.
Примечание. Фронтальные подушки в 2021 году устанавливаются даже на самые бюджетные модели отечественных автомобилей (Lada Granta).
Передние боковые подушки безопасности
Боковые подушки распространены меньше, чем фронтальные. Они устанавливаются на более дорогих автомобилях или в более продвинутых комплектациях.
Передние боковые подушки предназначены для защиты плеча, бока и таза при боковом ударе автомобиля. Обычно они устанавливаются в боковой части передних кресел (со стороны дверей автомобиля).
В автомобилях с боковыми подушками безопасности нужно соблюдать дополнительные правила перевозки грузов. Нельзя размещать в карманах дверей сильно выпирающие предметы. В случае ДТП они могут помешать работе подушки и навредить человеку.
Примечание. Передние боковые подушки в 2021 году устанавливаются как на отечественные (Lada Vesta), так и на недорогие иностранные модели (Renault Logan, Datsun On-do).
Шторки безопасности
Шторки безопасности предназначены для защиты головы водителя и пассажиров при боковых ударах.
Бывают 2 типа шторок безопасности:
Шторки безопасности размещаются в боковой части крыши автомобиля (непосредственно над оконными проемами), а также частично в боковых стойках.
В случае бокового удара шторка безопасности раскрывается таким образом, чтобы полностью закрыть боковые стекла автомобиля. Она защищает от ранений осколками стекла, от ударов о стойки и другие жесткие предметы.
Примечание. В 2021 году шторки безопасности можно встретить в том числе и на относительно бюджетных автомобилях B-класса (Kia Rio, Hyundai Solaris).
Коленные подушки безопасности
Коленная подушки безопасности предназначена для защиты коленей водителя или переднего пассажира при фронтальном (переднем) ударе.
Подушка водителя располагается под рулевой колонкой в нижней части панели.
Подушка переднего пассажира также выполняет защиту при переднем ударе, однако располагается она перед пассажирским сиденьем.
Обратите внимание, при наличии коленной подушки безопасности нужно внимательно отнестись к регулировке водительского сиденья. Ноги водителя должны находиться не менее, чем в 10 сантиметрах от нижней части панели.
Примечание. Коленная подушка водителя в 2021 году встречается на многих автомобилях C-класса, имеющих среднюю стоимость (Volkswagen Golf, Suzuki SX4).
Коленную подушку пассажира в 2021 году можно найти только в дорогих внедорожниках (Toyota LC200).
Задние боковые подушки безопасности
Задняя боковая подушка безопасности защищает плечо, бок и таз заднего пассажира при боковых ударах. Ее предназначение аналогично передней боковой подушке безопасности.
Задние боковые подушки обычно располагаются в нижней части боковой обшивки автомобиля (сбоку от задних сидений).
Примечание. Задние боковые подушки в 2021 году можно встретить на крайне ограниченном количестве моделей (например, Skoda Octavia).
Как найти подушки безопасности в автомобиле?
Подушки безопасности в автомобиле обозначаются значками airbag. Эти значки могут быть либо выдавлены на пластике, либо нанесены на специальные тканевые бирки.
Выше уже речь шла о том, где располагаются подушки каждого вида. Фронтальные, коленная, задние боковые и шторки безопасности обычно отмечены на пластиковых деталях обшивки, передние боковые подушки отмечаются на тканевых бирках сбоку от сидений.
Не рекомендую открывать или разбирать обшивку салона вблизи от подушек безопасности без отключения аккумулятора. Попытка снять подушку под напряжением может привести к ее срабатыванию. А это, в свою очередь, может повлечь тяжелые травмы.
Что делать, если сработали подушки безопасности?
Обычно подушки безопасности срабатывают при достаточно серьезных дорожно-транспортных происшествиях. Поскольку подушки являются одноразовыми, требуется полная замена всех сработавших подушек.
Также требуется замена датчиков подушек безопасности и элементов обшивки, сломанных при срабатывании подушек. Ну и само собой требуется ремонт кузова и внутренних частей автомобиля после ДТП.
Отмечу, что нередко после срабатывания подушек безопасности автомобиль вообще не восстанавливают, т.к. стоимость ремонта может превысить стоимость аналогичного нового автомобиля.
Самостоятельный ремонт подушек безопасности автомобиля после ДТП я настоятельно рекомендую не выполнять. В первую очередь это связано с тем, что проверить правильность работы подушек будет возможно только при следующем ДТП. Однако исправлять ошибки может быть уже поздно.
Можно ли установить дополнительные подушки безопасности в автомобиль?
Иногда у водителей возникает вопрос по поводу установки дополнительных подушек безопасности в автомобиль.
Например, при покупке автомобиля денег на дополнительные подушки не хватило. Через пару лет деньги появились и водитель захотел повысить уровень безопасности транспортного средства.
Дешевле приобрести аналогичный автомобиль с дополнительными подушками, чем пытаться «засунуть» подушки, датчики и новые управляющие блоки в свою машину.
Так что будем считать, что установить дополнительные подушки в автомобиль нельзя.
Совместная работа подушек и ремней безопасности
Некоторые водители, обладающие скромными познаниями в области автомобильной безопасности, считают, что если в автомобиле есть подушки безопасности, то они защищают достаточно хорошо и использовать ремни безопасности не нужно. «Самые умные» пытаются обмануть датчик непристегнутых ремней, пропускают ремень безопасности за спиной и застегивают его в замок. Так делать не следует.
Подушки безопасности разрабатываются с расчетом на то, что они будут использоваться совместно с ремнями безопасности.
Например, если пассажир, не пристегнутый ремнем, попадет в ДТП, то он продолжит движение вперед по инерции. А «спасительная» подушка раскроется ему навстречу на скорости около 200 км/ч. В данном случае пассажир может получить тяжелые травмы.
Так что запомните. Ремни безопасности защищают в том числе и в автомобилях без подушек безопасности. А вот подушки работают только совместно с ремнями.
Неисправности подушек безопасности
При эксплуатации автомобиля могут возникнуть проблемы, связанные с работой подушек безопасности. При этом на приборной панели загорается специальная лампочка, сигнализирующая о неисправности. В данном случае требуется доставить автомобиль в сервисный центр для устранения неисправности.
В заключение хочу отметить, что подушки существенно повышают безопасность водителя и пассажиров автомобиля. Так что чем больше подушек в машине, тем лучше. Скорее всего подушки безопасности никогда и не пригодятся, но на всякий случай они должны быть припасены.
Шторки безопасности для всех рядов сидений
Добрый день, уважаемый читатель.
В очередной статье из серии «Системы безопасности автомобиля» речь пойдет о еще одном важном элементе безопасности машины – подушках безопасности.
Подушки безопасности начали массово внедряться на несколько десятков лет позже ремней безопасности, поэтому они встречаются немного реже.
Тем не менее в 2020 году практически все новые автомобили (даже отечественных марок) оснащаются хотя бы одной подушкой безопасности.
Рассмотрим следующие вопросы:
Что такое подушки безопасности?
Подушка безопасности – это элемент пассивной безопасности автомобиля, предназначенный для защиты жизни и здоровья водителя (или пассажира) в случае серьезного дорожно-транспортного происшествия.
Подушки безопасности, хотя и называются подушками, имеют мало общего с одноименной постельной принадлежностью. Пожалуй единственное их сходство – и те, и другие должны быть мягкими.
Существуют несколько типов подушек безопасности:
При обыденном управлении автомобилем подушки безопасности никак не проявляют себя. Они находятся в сложенном состоянии и скрыты элементами обшивки салона.
Как работают подушки безопасности?
Рассмотрим механизм работы подушек безопасности. В случае дорожно-транспортного происшествия подушки за доли секунды автоматически раскрываются. Это происходит за счет наполнения их специальным газом. Водитель и пассажиры обычно даже не успевают заметить момент срабатывания подушек.
Подушки безопасности помогают уменьшить замедление, т.е. провести остановку тела более равномерно.
Сразу же после столкновения подушки выпускают газ, чтобы не мешать водителю и пассажирам выбираться из автомобиля.
Обратите внимание, подушки безопасности помогают только при первом ударе автомобиля (бывают ДТП с несколькими последовательными ударами), а также на то, что все подушки безопасности одноразовые.
При повседневной езде раскрытие подушек исключено, поскольку они оборудованы специальными датчиками. Кроме того, подушки безопасности раскрываются только при определенных условиях, т.е. в случае серьезного ДТП.
Например, если Вы заденете зеркалом автомобиля какое-нибудь препятствие, то подушки конечно же не сработают.
Сколько подушек безопасности бывает в современных автомобилях?
В 2019 году выпускаются всего несколько старых моделей автомобилей, в которых вообще нет подушек. С каждым годом их остается все меньше.
| Количество подушек | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Фронтальная подушка водителя | – | + | + | + | + | + | + | + | + | + | + |
| Фронтальная подушка переднего пассажира | – | – | + | + | + | + | + | + | + | + | + |
| Боковые передние подушки (2) | – | – | – | – | + | + | + | + | + | + | + |
| Шторки (2) | – | – | – | – | – | – | + | + | + | + | + |
| Коленная подушка водителя | – | – | – | + | – | + | – | + | – | + | + |
| Боковые задние подушки (2) | – | – | – | – | – | – | – | – | + | + | + |
| Коленная подушка переднего пассажира | – | – | – | – | – | – | – | – | – | – | + |
В большинство современных автомобилей устанавливаются от 2 до 7 подушек безопасности. 8, 9 и 10 подушек можно встретить только на нескольких моделях машин.
Фронтальные подушки безопасности
Фронтальные подушки – наиболее распространенный сегодня вид. Большинство новых автомобилей имеют фронтальные подушки водителя и переднего пассажира.
Фронтальные подушки предназначены для защиты от удара в переднюю часть автомобиля. Например, от лобового столкновения.
Фронтальная подушка безопасности водителя размещается в центре рулевого колеса. Фронтальная подушка переднего пассажира расположена в верхней части передней панели. Подушки пассажира и водителя различаются по размерам, поскольку расстояние между головой водителя и рулевой колонкой меньше, чем расстояние между головой пассажира и панелью.
Фронтальная подушка безопасности переднего пассажира обычно имеет кнопку отключения. Отключение необходимо в том случае, если на переднем сиденье перевозится маленький ребенок в специальном кресле.
Фронтальные подушки должны срабатывать только при ударах в переднюю часть автомобиля.
При поездке в автомобиле с фронтальными подушками безопасности (место их расположения обозначается словом airbag на передней панели) следует соблюдать элементарные меры предосторожности.
Например, пассажир не должен держать в руках сумку, пакет или другие предметы. Кроме того, не следует упираться коленями в место расположения подушки. Нарушение любого из этих правил может исказить эффект от использования подушек безопасности, т.к. пассажир получит травмы по собственной же вине.
Примечание. Фронтальные подушки в 2019 году устанавливаются даже на самые бюджетные модели отечественных автомобилей (Lada Granta).
Передние боковые подушки безопасности
Боковые подушки распространены меньше, чем фронтальные. Они устанавливаются на более дорогих автомобилях или в более продвинутых комплектациях.
Передние боковые подушки предназначены для защиты плеча, бока и таза при боковом ударе автомобиля. Обычно они устанавливаются в боковой части передних кресел (со стороны дверей автомобиля).
В автомобилях с боковыми подушками безопасности нужно соблюдать дополнительные правила перевозки грузов. Нельзя размещать в карманах дверей сильно выпирающие предметы. В случае ДТП они могут помешать работе подушки и навредить человеку.
Примечание. Передние боковые подушки в 2019 году устанавливаются как на отечественные (Lada Vesta), так и на недорогие иностранные модели (Renault Logan, Datsun On-do).
Шторки безопасности
Шторки безопасности предназначены для защиты головы водителя и пассажиров при боковых ударах.
Бывают 2 типа шторок безопасности:
Шторки безопасности размещаются в боковой части крыши автомобиля (непосредственно над оконными проемами), а также частично в боковых стойках.
В случае бокового удара шторка безопасности раскрывается таким образом, чтобы полностью закрыть боковые стекла автомобиля. Она защищает от ранений осколками стекла, от ударов о стойки и другие жесткие предметы.
Примечание. В 2019 году шторки безопасности можно встретить в том числе и на относительно бюджетных автомобилях B-класса (Kia Rio, Hyundai Solaris).
Коленные подушки безопасности
Коленная подушки безопасности предназначена для защиты коленей водителя или переднего пассажира при фронтальном (переднем) ударе.
Подушка водителя располагается под рулевой колонкой в нижней части панели.
Подушка переднего пассажира также выполняет защиту при переднем ударе, однако располагается она перед пассажирским сиденьем.
Обратите внимание, при наличии коленной подушки безопасности нужно внимательно отнестись к регулировке водительского сиденья. Ноги водителя должны находиться не менее, чем в 10 сантиметрах от нижней части панели.
Примечание. Коленная подушка водителя в 2019 году встречается на многих автомобилях C-класса, имеющих среднюю стоимость (Volkswagen Golf, Suzuki SX4).
Коленную подушку пассажира в 2019 году можно найти только в дорогих внедорожниках (Toyota LC200).
Задние боковые подушки безопасности
Задняя боковая подушка безопасности защищает плечо, бок и таз заднего пассажира при боковых ударах. Ее предназначение аналогично передней боковой подушке безопасности.
Задние боковые подушки обычно располагаются в нижней части боковой обшивки автомобиля (сбоку от задних сидений).
Примечание. Задние боковые подушки в 2019 году можно встретить на крайне ограниченном количестве моделей (например, Skoda Octavia).
Как найти подушки безопасности в автомобиле?
Подушки безопасности в автомобиле обозначаются значками airbag. Эти значки могут быть либо выдавлены на пластике, либо нанесены на специальные тканевые бирки.
Выше уже речь шла о том, где располагаются подушки каждого вида. Фронтальные, коленная, задние боковые и шторки безопасности обычно отмечены на пластиковых деталях обшивки, передние боковые подушки отмечаются на тканевых бирках сбоку от сидений.
Не рекомендую открывать или разбирать обшивку салона вблизи от подушек безопасности без отключения аккумулятора. Попытка снять подушку под напряжением может привести к ее срабатыванию. А это, в свою очередь, может повлечь тяжелые травмы.
Что делать, если сработали подушки безопасности?
Обычно подушки безопасности срабатывают при достаточно серьезных дорожно-транспортных происшествиях. Поскольку подушки являются одноразовыми, требуется полная замена всех сработавших подушек.
Также требуется замена датчиков подушек безопасности и элементов обшивки, сломанных при срабатывании подушек. Ну и само собой требуется ремонт кузова и внутренних частей автомобиля после ДТП.
Отмечу, что нередко после срабатывания подушек безопасности автомобиль вообще не восстанавливают, т.к. стоимость ремонта может превысить стоимость аналогичного нового автомобиля.
Иногда подушки безопасности могут сработать и без ДТП. Например, если неквалифицированный человек попытается разобрать подушку. В этом случае потребуется замена только подушки безопасности. Сама подушка стоит ориентировочно 10 – 20 тысяч рублей. Дополнительно придется оплатить и работы по ее замене.
Самостоятельный ремонт подушек безопасности автомобиля после ДТП я настоятельно рекомендую не выполнять. В первую очередь это связано с тем, что проверить правильность работы подушек будет возможно только при следующем ДТП. Однако исправлять ошибки может быть уже поздно.
Можно ли установить дополнительные подушки безопасности в автомобиль?
Иногда у водителей возникает вопрос по поводу установки дополнительных подушек безопасности в автомобиль.
Например, при покупке автомобиля денег на дополнительные подушки не хватило. Через пару лет деньги появились и водитель захотел повысить уровень безопасности транспортного средства.
Теоретически дополнительные подушки установить можно, практически – это экономически нецелесообразно. И вряд ли кто-то возьмется за эту работу.
Дешевле приобрести аналогичный автомобиль с дополнительными подушками, чем пытаться «засунуть» подушки, датчики и новые управляющие блоки в свою машину.
Так что будем считать, что установить дополнительные подушки в автомобиль нельзя.
Совместная работа подушек и ремней безопасности
Некоторые водители, обладающие скромными познаниями в области автомобильной безопасности, считают, что если в автомобиле есть подушки безопасности, то они защищают достаточно хорошо и использовать ремни безопасности не нужно. «Самые умные» пытаются обмануть датчик непристегнутых ремней, пропускают ремень безопасности за спиной и застегивают его в замок. Так делать не следует.
Подушки безопасности разрабатываются с расчетом на то, что они будут использоваться совместно с ремнями безопасности.
Например, если пассажир, не пристегнутый ремнем, попадет в ДТП, то он продолжит движение вперед по инерции. А «спасительная» подушка раскроется ему навстречу на скорости около 200 км/ч. В данном случае пассажир может получить тяжелые травмы.
Так что запомните. Ремни безопасности защищают в том числе и в автомобилях без подушек безопасности. А вот подушки работают только совместно с ремнями.
Неисправности подушек безопасности
При эксплуатации автомобиля могут возникнуть проблемы, связанные с работой подушек безопасности. При этом на приборной панели загорается специальная лампочка, сигнализирующая о неисправности. В данном случае требуется доставить автомобиль в сервисный центр для устранения неисправности.
В заключение хочу отметить, что подушки существенно повышают безопасность водителя и пассажиров автомобиля. Так что чем больше подушек в машине, тем лучше. Скорее всего подушки безопасности никогда и не пригодятся, но на всякий случай они должны быть припасены.
В вопросе безопасности человека при управлении автомобилем у разных людей свои взгляды — кто-то пренебрегает элементарными правилами безопасности и даже не пристегивается за рулем (поклонники FlatOut), кто-то упаковывается по полной. И я согласен со всеми вариантами, если они под номером 2: ведь все элементы пассивной безопасности были созданы не на пустом месте, а порой и даже ценой человеческих жизней. Конечно, идеального решения не существует: та же подушка безопасности может травмировать человека в машине, но она так же может спасти жизнь.
Но нельзя забывать о том, что в первую очередь безопасность зависит от самого человека, управляющего автомобилем. Всем желаю не попадать в неприятности, быть осторожными, предусмотрительными и всегда предвидеть ситуацию на дороге.
Возвращаюсь к своему авто. Всего в Ford Focus 2 может быть установлено 6 подушек безопасности:
— 1 в руле для водителя;
— 1 в торпедо для переднего пассажира;
— 2 боковые подушки в спинках передних сидений для водителя и переднего пассажира;
— 2 боковые шторки безопасности в крыше для всех находящихся в салоне автомобиля.
Теперь очередь дошла и до шторок. Их установка относительно проста.
Далее будет описан процесс установки шторок на автомобиль 2006 года в кузове трехдверный хетчбэк. Т.е. дорестайл, на который подходят шторки в жестких пеналах.
— сами шторки безопасности. В моем случае были подобраны шторки именно на свой кузов.
4M51-B14K159-AD — левая
4M51-B14K158-AD — правая
— закладные в крышу 1490221 (6 шт.)
— саморезы 6 шт. (подбираются по закладным)
— вытяжные гайки в крышу М6 2 шт.
— болты М6 6 шт. (например, ВАЗ от тормозов. Идут сразу с гроверами)
Не обязательно, но желательно: заглушки в центральные стойки с надписью «AIRBAG» левая/ правая:
1349596 — 1 шт.
1349599 — 1 шт.
Итак, сам процесс установки:
1) снимаем накладки передних стоек, обшивки багажника и задних стоек;
2) снимаем потолок, открепив от него проводку (шланг омывателя заднего стекла не снимаем, а отсоединяем от основной магистрали: в районе передней и задней стоек есть разрывы), и вынимаем его из машины через заднюю дверь (крышку багажника).
3) устанавливаем закладные и вытяжные гайки:
У большинства иномарок последних годов выпуска есть не только фронтальные подушки безопасности, но и боковые эйрбеги, и надувные шторки. На них не нужно экономить. Видео из Санкт-Петербурга демонстрирует, зачем нужны боковые шторки безопасности.
На видео кроссовер Volkswagen Tiguan едет в правом ряду дороги с односторонним движением. Водитель решил повернуть налево во двор, не перестроившись в левый ряд. И не заметил приближающийся Volkswagen Golf II.
Хетчбэк Фольксваген врезался в боковину кроссовера на довольно большой скорости. От удара внедорожник развернуло и выбросило на обочину. Водителю повезло, что Volkswagen Tiguan оснащен боковыми подушками безопасности и надувными шторками. Он самостоятельно выбрался из машины.
А вот Volkswagen Golf, судя по всему не оснащен подушками безопасности вообще. Поэтому у его водителя травмы после ДТП гораздо более тяжелые.
Хотя, конечно, полагаться исключительно на эйрбеги нельзя. Аварии в России удалось бы избежать, если бы водитель Tiguan смотрел в зеркала заднего вида и перестроился перед поворотом в левую полосу.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
