Шнековое бурение. Выбираем шнек

Вращательным шнековым бурением называют один из самых старых способов создания скважин, который со временем почти не менялся — только претерпел небольшие усовершенствования.

Плюсы и минусы шнекового бурения

Недостаток шнекового метода — ограничение по максимальной глубине, которую можно достичь без применения дополнительного оборудования. Однако преимущества делают шнековое бурение самым популярным способом создания скважин.

Все, кто производит бурение скважин навесными гидробурами, ценят скорость производимых работ, универсальность применения оборудования, финансовую доступность, а также относительно несложную технологию.

Когда применяется шнековое бурение?

При шнековом бурении чаще всего бурятся скважины небольшой глубины (до 20 метров) шнеками небольших диаметров (до 1500 мм).

Перечислим несколько самых популярных направлений работ, при которых применяется шнековое бурение:

Наиболее часто такое бурение производится буровыми шнеками в грунтах категорий III- Х по классификации крепости горных пород Протодьяконова. В твердых грунтах категорий процесс бурения требует высокой квалификации работников и использования наиболее надежного, профессионального рабочего инструмента.

Самые распространенные среди методов вращательного шнекового бурения — рейсовый и поточный.»

Рейсовый и поточный способы бурения

При рейсовом способе бурения используются шнеки, которые наращиваются штанговыми удлинителями для достижения заданной глубины. Шнековый бур забуривается на глубину витков, извлекается из скважины по мере наполнения витковой части буримой породой. Порода сбрасывается в стороне от скважины, шнек погружается обратно за следующей порцией грунта.

Процесс продолжается до достижения необходимой глубины. Производительность такого метода зависит, в том числе, от длины винтовой части шнека. Но тут нельзя забывать о том, что, чем больше диаметр, тем более тяжелый груз извлекается базовой машиной из скважины.

Сам винтовой шнекобур и удлинители — внушительная металлическая конструкция, а вместе с грунтом, особенно при большой глубине бурения, этот комплекс может оказаться на грани грузоподъемности базовой машины. В шнекобурах Технопарка «Импульс» учтена эта особенность — количество витков зависит от серии шнека и его диаметра, но с учетом максимально возможного объема породы, который предстоит извлечь.

При поточном способе выход породы из забоя происходит постоянно на всей глубине бурения. Этот способ более производительный, чем рейсовый. При работе поточным способом не надо постоянно извлекать шнек с породой, буримая порода сама движется по всей длине инструмента к устью скважины. Достигается такая производительность за счет того, что реборда идет по всей длине шнека и всех удлинителей. Соединяются шнек и удлинители таким образом, чтобы на стыке последний виток шнека переходил в первый виток удлинителя — получается шнековая колонна. Вращения колонны производят непрерывное (поточное) транспортирование буримого грунта из забоя на поверхность.

Выбор способа бурения зависит от поставленной задачи.

Есть виды работ, при которых поточный способ бурения необходим. Это те работы, которые требуют идеально четкие диаметр, вертикальность, ровность по всей глубине скважины, например, лидерное бурение для последующей забивки свай или создание скважин для изготовления буронабивных свай.

Что такое шнек?

Слово „Шнек“ немецкого происхождения, в переводе означает „улитка“, „завиток“, „спираль“. Состоит он из основания в виде стержня, на котором, вдоль оси, закреплены спиральные витки. По сути это конвейеры, которые доставляют по трубе сыпучие материалы.»

Шнек буровой оснащен снизу режущей частью, которая разрушает буримую породу, и присоединительным хабом.

Транспортировка материала осуществляется одновременно с проходкой скважины — это и есть суть шнекового бурения.

Контакт шнекобура с породой происходит не одновременно по всей площади скважины. При забуривании мощное давление, сконцентрированное в зубьях, передается на породу. Происходит вдавливание зубьев в породу. В податливом, мягком грунте, с вкраплением камней 0 — 10%, что соответствует V — X категориям крепости пород по шкале Протодьяконова, зубья для абразивного бурения врезаются в грунт и, срезая слой за слоем, транспортируют по шнеку землю к устью скважины.

Если порода соответствует категориям I — IVa, крепкая или очень крепкая, то при такой твердости применяются скальные зубья. Вдавливаясь, они скалывают, измельчают породу, посылая измельченный материал по стальным виткам (ребордам) с нижней части скважины к ее устью. Трубой в этом случае является скважина. Благодаря разнице коэффициентов трения породы и коэффициентов трения о стальные витки и породу стенок, поднимающаяся масса укрепляет стенки скважины. Коэффициент трения о сталь ниже, чем коэффициент трения о грунт, поэтому разрушенная порода продвигается по центральной части шнека быстрее, чем на границе с грунтом. Благодаря этому неровности стенок скважины удерживают и уплотняют породную массу, укрепляя таким образом стенки скважины. Увеличивающуюся трения избыточную температуру инструмент отдает буримому грунту.

При шнековом вращательном бурении недопустимы отклонения в сторону крайностей. Количество разрушенной режущей головкой породы не должно быть маленьким — это сократит производительность. Но и не должно быть большим, это забьет межвитковое пространство и будет стопорить продвижение породы по скважине. Шнекобуры Технопарка «Импульс» изготавливаются исходя из того, что производительность шнекового транспортера должна быть выше или равна производительности режущей части шнека.

Непосредственно подъем породы по шнековому транспортеру возможен лишь при условии, когда угол линии спирали меньше значений трения породы о поверхность реборды. Этим важнейшим деталям Технопарк «Импульс» уделяет максимальное значение при проектировании и изготовлении шнековых буров.

Подобрать нужный шнек, буровой комплект или просто проконсультировать по вопросам бурения — наши специалисты всегда готовы помочь.

Михаил Михайлович Протодьяконов ( жизни) был великим российским, а затем и советским ученым в области горного дела. Шкала коэффициента крепости горных пород стала первым реальным способом, который оценил горные породы по буримости, взрываемости, зарубаемости. Эта шкала — лишь один из многих глобальных трудов профессора Михаила Михайловича в горнодобывающей области.

Источник

Шнековое бурение скважины

Конструкция и виды шнеков для бурения скважины

Шнек применяется для создания неглубоких скважин для добычи воды. Чаще всего таким способом удается добраться до безнапорных водоносных слоев, расположенных на глубине 5-20 м. Обычно эту жидкость пить не рекомендуется, но решение о ее использовании окончательно принимается после проведения анализа в санэпидстанции.

Шнек представляет собой винтообразное изделие, которое ввинчивается в землю и поднимает на поверхность раздробленную почву. Приспособление состоит из оси с лопастями и наконечником. Существуют шнеки для ручного и машинного бурения.

Типы ручных инструментов и их предназначение приведены в таблице:

Пользователи выбирают шнековый метод бурения скважин из-за высокой скорости проходки и небольшой стоимости работы. Из недостатков можно выделить необходимость часто поднимать инструмент для его очистки и падение земли с приспособления обратно в шахту при выемке.

Вращать изделие тяжело, поэтому требуется участие двух помощников. Для бурения в скалистых грунтах рекомендуется приобрести сборно-разборное компактное устройство, работающее от электрической сети или бензинового двигателя. Если работа разовая, его лучше взять в аренду. Рабочий инструмент продается в строительных магазинах. При наличии достаточного опыта работы с металлом шнек можно изготовить самостоятельно из труб и металлических листов.

При шнековом бурении в скважину обязательно устанавливают обсадные трубы, выполняющие такие функции:

Подготовительные работы перед бурением скважины

Перед работой необходимо приобрести основные и вспомогательные приспособления, а также расходные материалы. Часть оснастки и составных частей для скважины легко сделать самостоятельно по нашим рекомендациям.

Для бурения понадобится тренога, состоящая из трех деревянных брусьев диаметром 15-20 см длиной 3-4 м или металлических труб (если есть лишние). Высота конструкции должна быть на 1,5-2 м больше того, что будет подниматься и опускаться.

Выполните сборку треноги в такой последовательности:

Установите изделие над местом будущей скважины и закрепите от перемещения в горизонтальной плоскости. Для этого опоры вкопайте на 0,7-0,8 м в грунт, а под них подложите метровые брусья. Не рекомендуется фиксировать ноги на поверхности земли вбитыми вертикально ломами.

В нижней части шахты, в водоприемном участке, должен быть установлен фильтр. Его несложно сделать из куска обсадной трубы, который первым устанавливается в скважину.

Работа выполняется таким образом:

Технология бурения скважины шнеком

Существуют различные технологии шнекового бурения скважин. Выбор методики зависит в основном от состава грунта над водоносным слоем. Если почва твердая на всей глубине шахты, обсадную трубу устанавливают после выполнения скважины. Однако в большинстве случаев она осаживается параллельно с опусканием инструмента или после его заглубления на 0,5-1 м.

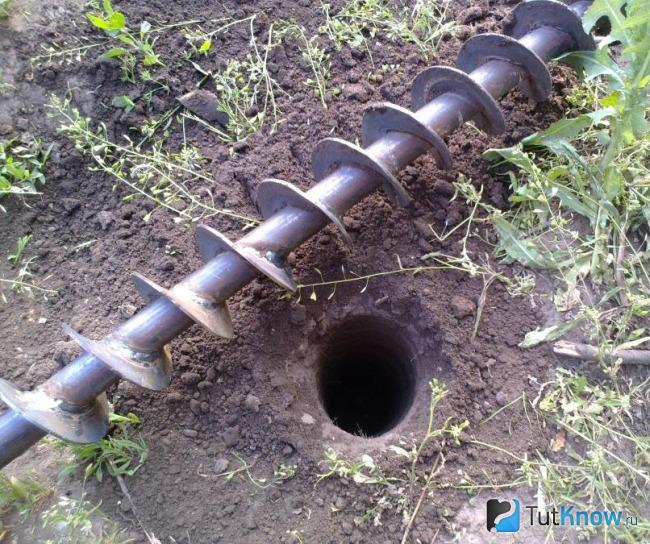

Бурение скважины в твердой почве

Бурить скважину шнеком рекомендуется в зимний период — все пространство рядом свободно, и нет проблем с размещением огромного количества грязи, которая поднимается наружу.

Такой способ бурения скважины в твердой почве наиболее простой в исполнении:

Закрепите к фильтру хомут с ручками, установите его в отверстие и опустите до упора. Сверху к фильтру прикрутите следующее колено и закрепите к нему в верхней части второй хомут с ручками. Демонтируйте ограничитель с нижнего колена и опустите конструкции до упора в верхний хомут. Повторяйте операцию до тех пор, пока фильтр и обсадные трубы не опустятся на дно. Если конструкция тяжелая, используйте треногу и лебедку для ее перемещения.

Затем рекомендовано выполнить промывку скважины, для чего установите в нее трубы и подайте воду под давлением. Жидкость вымоет грязь, которую удалите вместе с водой центробежным насосом. Процедуру повторяйте в течение 1-1,5 недель. После появления чистой воды образцы следует отнести в лабораторию для анализа.

Зазор между обсадными трубами и грунтом заполните цементным раствором, чтобы дождевая вода не загрязняла источник. Установите в скважину глубинный насос, после чего ее можно начинать эксплуатировать.

Для прохождения различных типов почв (сыпучих, вязких, каменистых) используйте другие инструменты, такие как бур-ложка, желонка, бур-стакан, бур-долото.

Бурение скважин в сыпучем или вязком грунте

В отличие от предыдущего варианта стенки шахты укрепляют обсадными трубами одновременно с вращением шнека.

Работа выполняется в следующей последовательности:

Во время шнекового бурения скважин на воду воспользуйтесь нашими рекомендациями:

Источник

Шнековое бурение особенности технологии и ее достоинства, этапы работ

Шнековое бурение скважин

Бурение скважин шнековым методом применяется в основном для песчаных и гравийно-песчаных грунтов. Оно производится установкой, которая имеет буровую головку, следом за которой идут шнеки, отводящие грунт. У шнекового бурения скважин есть несомненное преимущество по скорости проходки.

Кроме этого, одновременно с бурением продавливаются и укладываются стенки скважины, которые удерживают породу и предотвращают ее обрушение. Устанавливаемые стенки скважины могут быть как бетонными, так и стальными.

При шнековом бурении скважин отпадает необходимость в промывке скважины во время бурения.

Шнек – это бурильная труба, вся длина которой обвита стальной лентой. Бурение шнековым методом производится буровыми механизмами, имеющими подвижный вращатель. Шнеки соединяются резьбой или элементами, имеющими фигурное сечение.

Ход подачи при бурении шнековым методом от 1,9-15 м.

Полые герметичные шнеки оборудованы реверсивными замками, имеющими различные долота. За счет высококачественной стали замковых соединений, имеющих высокую износоустойчивость, время на бурение значительно сокращается. При этом производительность работ возрастает.

При шнековом бурении скважин на мягких и рыхлых грунтах лопасти долота должны находиться под углом 30-60о по отношению к забою. На плотных грунтах или гравийно-галечных отложениях лопасти долота должны иметь угол 90о по отношению к забою. Установка угла при бурении зависит от твердости пробуриваемого грунта.

Режущие элементы бура охлаждаются за счет разрушаемого грунта. При этом разрушенная порода поднимается по спирали шнека.

Для шнеков, имеющих размер до 100 мм частота вращения не должна превышать 500 об/мин.

При бурении скважин шнековым методом наиболее эффективными считаются шнеки, имеющие центральный канал. Через него подается воздух или вода при помощи гидравлического насоса, что снижает трение при бурении. Обычно шнековое бурение скважин производят на глубину до 50 м. В исключительных случаях бурение шнековым инструментом может производиться до глубины 100-120 м.

При бурении глубоких скважин шнековое бурение обычно комбинируют с некоторыми другими видами.

При производстве шнекового бурения скважин может быть применена технология с использованием обсадных труб или же тампонированием стен скважины бетоном под давлением с поверхности. При данном виде бурения скорость прохождения грунта в сутки может доходить до 30 метров.

В станках для шнекового бурения скважин применяются литые буровые головки, имеющие режущие лопасти и хвостовик. Режущая кромка лопастей обычно должна быть наплавлена твердым сплавом. В случае бурения на особо твердых породах буровая головка должна быть оснащена техническими алмазами.

Глубина шнекового бурения скважины проводится на размер одной штанги, затем станок отключается, штанга должна быть отсоединена от шпинделя, поднята наверх и наращена новой штангой. После этого бурение может быть продолжено.

Особенности шнеков для бурения скважин на воду

Шнеки буровой установки охлаждаются за счёт разрушаемой почвы.

При этом грунт поднимается по спирали режущего инструмента:

Перед шнековым бурением следует выполнить анализ грунта

Традиционно бурение шнеками скважин осуществляют на глубину до 50 м. В качестве исключения бурить оборудованием можно до глубины 120 м.

Этапы проведения работ

Шнековый способ бурения применяется для формирования скважин вертикального или горизонтального направления. В последнем случае присутствуют следующие этапы работ:

Вертикальное бурение происходит также, но данный метод не требует применения обсадной трубы.

Видео по теме: Первое в жизни бурение скважины обломал шнек 16 метров глины

Плюсы применения шнека

Процесс бурения скважин на воду путем применения режущего элемента исключает надобность перемолки и стирания отделенного от забоя грунта. Забой выполняется в непрерывном режиме, в параллель идет разрушение почвы. При отделении от забоя земли она отправляется на винт, который вращается с высочайшей скоростью. Центробежные силы, которые сопровождают процесс, прижимают грунт к стенам скважины, тогда как беспрерывно движущаяся лента толкает землю наверх. Часть грунта остаётся на стенах колодца. Эти методики обеспечивают скорость выполнения работ до 4-ой категории пород по буру.

Плюсы вращательного бура следующие:

Техника для шнекового бурения стоит достаточно дорого

При всех достоинствах инструмент имеет и недостатки. Для создания колодца шнековым способом имеет значение незначительная глубина бура

Также берется во внимание вращение массивной колонны шнека, требующее прикладывания значительных усилий. Чтобы сделать больше ресурс долота, его необходимо армировать резцами из твердого сплава

Долото должно иметь сечение больше шнека на 2 см.

Наиболее востребованными долотами, применяемыми для бура шнеком, выступают те, которые имеют в комплектации 2-3 лопасти. 3-лопастный инструмент имеет корпус, сделанный методом литья из металлического материала. Когда проделывается колодец, вращение инструмента на буровом оборудовании осуществляется при помощи специальных станков

Внимание! Без знания правил не получится выполнить работы по бурению, где применяется шнековый инструмент

Первое условие перед запуском оборудования — анализ грунта на участке, второе — то, на каком расстоянии идет вода. Так, работа при помощи станочного агрегата ЛБУ-50 выполняется специальным вращателем, что исключает применение роторных и шпиндельных элементов. Это потребуется для гарантии большого вращения и создания осевого поступательного движения винта.

Если колодец надо сделать максимально быстро, то нужно применить мощные станки, которые могут гарантировать высочайшую производительность. Для этого их установка выполняется на шасси автомобиля. Бурение может осуществляться станками СО-2. В такой ситуации в тандеме с оборудованием применяется современный экскаватор.

Проделывание скважин — дело непростое, однако если иметь под рукой необходимый инструмент и следовать технологии, то пробурить колодец можно и самостоятельно.

Описание технологии

Данная технология применяется только для скважин с малым дебетом.

При шнековом бурении следует соблюдать правила техники безопасности

Стандартное шнековое бурение колодца под воду выполняется в грунте:

При помощи шнека-винта из забоя устраняется выбранная при буре земля. Шнек – это труба-бур, вся длина которой заделана лентой из стали. Работа шнеком выполняется буровыми механизмами, которые имеют подвижный вращатель. Шнек соединен резьбой или элементами, которые имеют специальное сечение. Ход подавания при буре шнеком от 1,9-15 м. Полые герметичные шнековые элементы имеют специальные замочные механизмы. За счёт высокосортной стали замка, имеющей высокую износостойкость, время на бурение в разы сокращается. При этом производительность, напротив, растет.

Достоинства и недостатки метода

Технология шнекового бурения скважин имеет множество преимуществ:

Машины для бурения

Шнековое бурение скважин не лишено недостатков. Данный метод невозможно использовать в глинистых грунтах или при наличии почвы с большой плотностью. При попадании режущего инструмента на камень (даже небольшой по размеру) работу можно прекращать. Дальнейшее передвижение становится невозможным. Также при углублении шнека на значительную глубину необходимо приложить немало усилий.

Шнековое бурение скважин технология

Считается, что шнековое бурение является самым дешевым и простым методом бурения скважин.И действительно, бурение шнековым методом отличается высокой скоростью проходки (до 100-300 м за смену).

Если совсем просто объяснять принцип работы шнекового бурения, можно вспомнить ледовый бур, которым зимой пользуются рыбаки для того чтобы сделать лунку. Ледовый бур устанавливается вертикально и за счет вращения и нажима врезается в лёд.

Если же говорить о технологии, то при бурении скважины в теории не сильно сложнее.

Где применяется шнековое бурение

Шнековое бурение применяется в основном при бурении песчаных и песчано-гравийных грунтов, а также пород средней твердости для взрывных скважин, инженерных и гидрогеологических исследований, геологической съемке, разведки полезных ископаемых, картировании и т.п. популярно при бурении скважин на воду.

Глубина скважины, обычно до 50 метров, но в зависимости от грунтов может составлять до 100-120 метров. Диаметр бурения шнековым способом, обычно от 60 мм до 600-800 мм. В некоторых случаях используются шнеки диаметром 1500 мм и более.

Технология шнекового бурения

Шнековое бурение является одним из методов вращательного бурения и осуществляется установкой которая имеет буровую головку, а следом идут шнеки, с помощью которых на поверхность транспортируется разрушенная порода (шлам).

Разрушение породы происходит за счет вращения буровой головки, под которой понимается лопастное долото или бур. Инструмент разнообразный и подбирается исходя из свойств породы.

Слева направо: Лопастной бур; Долото двухлопастное; Долото трехлопастное.

Буровая головка и шнек могут быть раздельными или одним целым, последнее называют шнекобуром.

Затем шлам по спирали (реборде) шнека транспортируется на поверхность.

Причем, шнек выбирается исходя из того, что межвитковое пространство должно быть занято транспортируемой породой на 0,2-0,4 объема.

Это необходимо учитывать потому что в таком случае происходит нормальное охлаждение шнека за счет быстрого заглубления и постоянного потока породы разной температуры. Нагрев же происходит из-за быстрого вращения и трения о стенки скважины.

Реборда шнека служит только для транспортировки разрушенного грунта, а значит разрушающий инструмент (долото или бур) должен быть большего диаметра.

Плюсы

Минусы

Технология бурения

Что такое Скважина

Для бурения скважин шнековым способом происходит постоянное вращение рабочего инструмента с лопастями. Это обеспечивает бесперебойную подачу отработанной породы на поверхность, что очень удобно. Шнеки, осуществляющие все предвиденные технологией операции, состоят из центральной трубы, которую также называют буровой штангой. По ее поверхности по всей длине под определенным углом размещается стальная полоса. Именно она транспортирует разрушению почву на поверхность.

В конструкции шнека присутствует острый наконечник, который осуществляет врезку в грунт. Чаще всего его делают съемным. Это позволяет менять наконечник, зависимо от типа обрабатываемого грунта. При шнековом бурения чаще всего применяются следующие типы наконечников:

Во время бурения скважин на воду одновременно происходит формирование и укрепление ее стенок. Для этого может использоваться бетон или металл. Также следует не забывать, что данный метод редко применяется для производства глубоких скважин. Но при необходимости длина проходки может достигать 50 м. Поэтому шнек для бурения оснащается дополнительными секциями.

При шнековом бурении обязательно нужно сразу укреплять скважину

Правила шнекового бурения

Процесс бурения скважин на воду описанным выше способом имеет много преимуществ, одно из которых состоит в оперативности прохода. В то же время с производством бурения идет продавливание и установка стен колодца, что оказывает помощь в удержании грунта, исключая его осыпание. Устраиваемые стены могут быть металлическими или бетонными.

Этот способ используется только для таких колодцев на воду, которые имеют маленький дебет. Благодаря винту из забоя забирается почва. Устройство представляет собой специальную трубу, которая целиком обвита лентой из металла. Процесс предусматривает применение буровых агрегатов, которые устраивают подвижным вращателем. Резаки соприкасаются резьбой или деталями, что имеют фигурное сечение. Шаг подачи имеет предел до 15 м.

Для выполнения шнекового бурения необходимо минимум 2 человека

Стальная поверхность устойчива к износу, что дает возможность уменьшить период работы в разы. Если бур осуществляется на участке с мягкими и рыхлыми почвами, то лопасти долота надо устраивать под углом примерно 30-60° к забою. Если же бурить таким методом приходится на плотной почве или в грунте с включением гравия и гальки, то лопасти долота должны располагаться под прямым углом к забою. Угол выявляется в зависимости от твёрдости грунта, с которым ведется работа.

Когда устраивается колодец, режущие элементы оборудования высвобождают высокий температурный режим за счёт разрушаемого грунта. Отработанная земля уходит наверх по винту. Объём отработки при сбережении средней скорости передвижения — приблизительно 0,2-0,4 от объёма пространства. Методика предусматривает сохранение частоты кручения бура 150-200 оборотов в минуту. Если в работе применяется шнек, который имеет габариты до 10 см, то частота кручения не должна превышать 500 оборотов в минуту.

При устройстве колодца по данной технологии наиболее результативными являются шнековые винты, которые идут с каналом в центре. Именно он передает воздушные массы или воду путем гидравлического насоса, что дает возможность делать трение при выполнении работ наиболее низким.
