Двигатель Toyota 2JZ-GTE
3.0-литровый твин-турбо двигатель Toyota 2JZ-GTE производился компанией с 1991 по 2002 год и ставился только на первые два поколения седана Aristo и спортивное купе Supra в кузове A80. Агрегаты для японского рынка отличаются от экспортных двс, а еще существует версия с VVT-i.
В семейство JZ также входят двс: 1JZ‑GE, 1JZ‑GTE, 1JZ‑FSE, 2JZ‑GE и 2JZ‑FSE.
Технические характеристики двигателя Toyota 2JZ-GTE 3.0 Twin Turbo
Описание устройства мотора 2JZ-GTE 3.0 литра
Турбо-модификация двигателя 2JZ появилась в том же 1991 году, что и атмосферная версия и главным ее отличием являлось наличие наддува в виде парочки турбин CT20 с интеркулером. Сперва этот мотор ставился только на местный седан Aristo, но в 1993 году вышла Supra A80, которая поставлялась на экспорт. Ее 2JZ оснащался турбинами CT12B и был намного мощнее. Дело в том, что на японском рынке было негласное ограничение для таких агрегатов в 280 л.с. Однако в США и Европе оно не действовало и там этот же двигатель развивал от 325 до 330 л.с.
А в остальном отличий от обычного 2JZ не было: тот же рядный чугунный 6-цилиндровый блок и 24-клапанная алюминиевая головка без гидрокомпенсаторов, а также ременной привод ГРМ. Единственное, что все турбомоторы сразу имели систему зажигания без трамблера типа DIS-3. Как и атмосферный собрат, этот агрегат получил в 1997 году обновление в виде VVT-i на впуске.
Мануал для двигателя 2JZ-GTE можно скачать тут
Немало информации по двс собрано на Tourerv.ru
Кованые поршни для такого мотора продаются тут
Чем отличается 1JZ-GTE от 2JZ-GTE
В первую очередь хочется отметить, что оба мотора своего рода «легенды» японского автопрома. Это надежные, хорошо поддающиеся тюнингу, неприхотливые двигатели.
Это рядные, шестицилиндровые двигатели оснащённые двумя газораспределительными валами, объёмом 2.5 и 3.0 литра.
Производились с 1990 по 2007 год. Разрабатывали их ещё инженеры, а не маркетологи, как большинство современных двигателей. Каждая деталь проработана с большим запасом прочности. Не удивительно, что турбированный двигатель нередко выхаживал более 400 000 км. без серьёзного ремонта.
Выпускались обе модели в двух вариациях. С системой сдвига фаз газораспределения VVT-i и без нее.

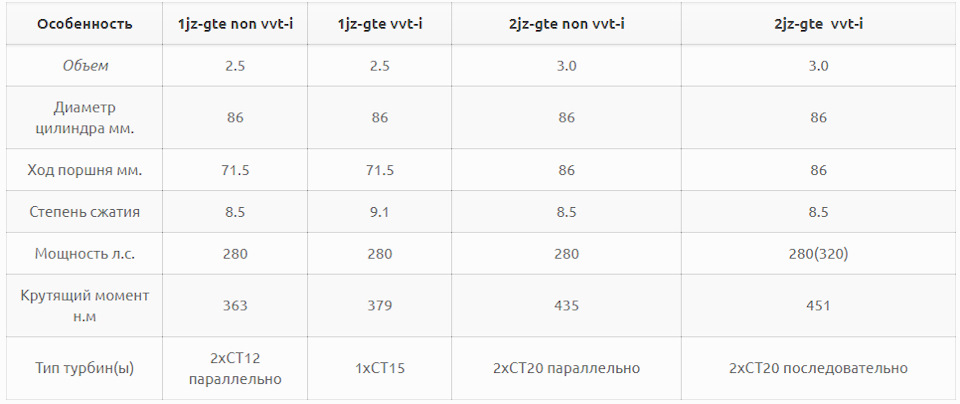

Я попробую составить сводную таблицу, чтоб наглядно показать все различия между этими двигателями.
Увеличена степень сжатия, установлена более производительная турбина CT15 но в этот раз одна, а не две как у предшественника. Система VVT-i тоже положительно сказалась на динамике. Низов значительно больше. Старт уверенный, основная полка момента как раз на средних оборотах. А вот верха ощутимо хуже. Объективно, CT15 просто не успевает накачивать воздух в необходимом количестве. Увеличилось кол-во электронных компонентов. Чего только стоит электронный дроссель, который открывается так, как считает нужным, а не так, как требует водитель 🙂
Наддув сиквентальный (последовательный). Первая турбина раздувается с самого низа, вторая подхватывает
3700-4000 оборотов. Низов не так много, как хотелось бы но в любом случае, мотор очень и очень бодрый. В этой версии устанавливались усиленные шатуны, что очень ценится любителями тюнинга. Механический дроссель значительно отзывчивее в сравнении с электронным.
По-большому счету, отличие только в клапане VVT-i, электродросселе и шатунах, которые тоньше чем у предшественника. Низов больше за счет смещения фаз газораспределения. Если сравнивать две машины с VVT-i и не VVT-i версией, то VVT-i будет опережать максимум на пол корпуса своего соперника. И то только за счет более уверенного старта.
Двигатель 2jz: Обзор двигателя и технические характеристики
На автомобили марки Тойота производитель устанавливал двигатель 2 jz. Это рядные моторы, имеющие 6 рабочих цилиндров. Модели отличаются надежностью и хорошими техническими характеристиками. При необходимости можно увеличить показатели мощности силовой установки в несколько раз.
Модификации и технические характеристики двигателя 2jz
За время производства было выпущено несколько модификаций 2jz – fse/ge/gte. Отличие модифицированных версий состоит в технических показателях. Ниже представлены характеристики силовых агрегатов устанавливаемых на автомобили Тойота.
Двигатель 2jz ge
Мотор представляет собой шестицилиндровый силовой агрегат. Блок рабочих цилиндров выполнен из чугуна. Его внутренняя часть оснащена каналами для подачи смазочного материала. Между гильзами и стенками ДВС проходит рубашка охлаждения. В ней циркулирует охлаждающая жидкость. Характеристики двигатель 2jz ge:
СПРАВКА: Характеристики двигателя jz ge позволили устанавливать силовой агрегат на автомобили Toyota с задним приводом. Мотор устанавливается продольно.
Двигатель 2jz fse
Силовой агрегат, имеющий 6 рабочих цилиндров. Отличительной особенностью является система интеллектуального впрыска топлива.
Расположение гильз делает мотор сбалансированным при различных оборотах. Характеристики мотора 2jz fse:
СПРАВКА: Мотор отличается надежностью и большим моторесурсом. Согласно данным заявленным производителем моторесурс силового агрегата составляет 1000000 км.
Двигатель 2 jz gte
Одна из лучших моделей линейки 2 jz. Мотор отличается высокими техническими характеристиками. Благодаря высокому качеству сборки и примененным конструкторами техническим решениям, двигатель пользуется спросом при выполнении тюнинга. Показатели мощности можно увеличить в несколько раз. Характеристики двигателя 2 jz gte:
ВАЖНО: Максимальная мощность двигателя 2jz-gte –зависит от того на какие машины ставился двигатель 2jz. Для машин европейского и американского рынка максимальная мощность составляет 321 лошадиную силу. Машины с двигателем 2jz gte, предназначенные для внутреннего рынка Японии, имеют показатель 280 лошадиных сил;
Конструкция двигателей 2 jz
Двигатель 2jz отличается высоким качеством сборки и надежностью конструкции. Особенности конструкции позволяют ставить мотор на различные модели авто. Силовой агрегат имеет высокие технические характеристики и показатели мощности.
Коленчатый вал и поршневая группа
Моторы оснащены кованым коленчатым валом. Он имеет семь коренных и 6 шатунных шеек. Вращающиеся части коленчатого вала оснащены подшипниками скольжения. Они состоят из двух частей. Коленчатый вал крепится к блоку цилиндров крышками.
ВНИМАНИЕ: Подшипники скольжения двигателя 2jz gte имеет увеличенную толщину. Это позволяет использовать мотор при высоких нагрузках.
Поршни соединены с коленчатым валом при помощи шатунов. В верхней части шатуна расположен металлический палец. Он необходим для шарнирного соединения шатуна с поршнем. В нижней части шатуна устанавливаются подшипники скольжения.
Во избежание перемещения рабочей смеси в картер силовой установки поршни оборудуются компрессионными кольцами. На каждом поршне устанавливается по два компрессионных кольца. Для предотвращения попадания смазки в рабочую смесь поршни оснащаются маслосъёмными кольцами.
В дне поршня расположены специализированные проёмы. Они необходимы для попадания в них клапанов при обрыве ремня механизма распределения газов.
Такая конструкция позволяет сохранить целостность деталей механизма распределения газов при обрыве ремня привода.
Механизм распределения газов
Силовые установки оснащены двухвальным механизмом распределения газов. В него входят 24 клапана и два распределительных вала кулачкового типа. Привод распределительных валов ременной, осуществляется от шкива, установленного на коленчатом валу силовой установки.
При повороте распределительного вала кулачок смещается по отношению к оси. Смещающийся кулачок нажимает на шток клапана, тем самым открывая его. Возврат клапана в исходное положение осуществляется при помощи силовой пружины.
ВНИМАНИЕ: При выполнении тюнинга силовой установки необходимо заменить силовые пружины клапанного механизма. Это предотвратит залипание клапанов при использовании мотора под высокой нагрузкой.
Отсутствие гидравлических компенсаторов приводит к необходимости регулировки теплового зазора. При низкой температуре двигателя внутреннего сгорания между кулачками распределительного вала и клапанами образуется зазор. При нагревании деталей двигателя металл расширяется и зазор исчезает. Регулировка теплового зазора механизма распределения газов осуществляется путём подбора шайб необходимой толщины.
Смазка силовой установки
Мотор имеет систему смазки смешанного типа. Комплектующие подверженные высоким нагрузкам смазываются маслом, поступающим под высоким давлением. Детали, которые подвержены малым нагрузкам смазываются путём разбрызгивания смазочного материала поступающего под давлением.
Давление масла в систему нагнетает насос шестеренчатого типа.
Во избежание возникновения избыточного давления в систему встроен редукционный клапан, он сбрасывает часть смазочного материала в поддон картера при превышении нормы давления.
Смазочный материал не только улучшает скольжение вращающихся деталей, но и отводит от вращающихся деталей различного рода загрязнения. Очистка смазочного материала от загрязнений осуществляется двумя способами:
Охлаждение силовой установки
Силовые установки 2 jz имеют жидкостную систему охлаждения принудительного типа. Движение охлаждающей жидкости осуществляется при помощи центробежного насоса. Помпа имеет ременной привод от шкива, установленного на коленчатом валу двигателя.
Охлаждение рабочей жидкости осуществляется в радиаторе. Охлаждающая жидкость с рубашки охлаждения попадает в верхний бачок радиатора. По тонким каналам жидкость перетекает в нижний бачок, откуда перемещается в рубашку охлаждения.
СПРАВКА: Охлаждение жидкости происходит при прохождении воздушной массы через соты радиатора. Принудительное движение воздушной массы через соты осуществляется вентилятором. Такая конструкция позволяет использовать силовую установку независимо от температуры окружающей среды.
Система охлаждения двигателя оснащена расширительным бачком. Он необходим для предотвращения возникновения давления в системе охлаждения. Во избежание повреждения чугунного блока цилиндров, при возникновении высокого давления в системе охлаждения, производитель установил специализированные заглушки.
Тюнинг двигателя 2 JZ
С целью повышения технических характеристик автовладельцы выполняют тюнинг мотора 2 jz. Таким образом, удаётся повысить характеристики двигателя 2jz. При выполнении тюнинга следует учитывать, что модернизация силовой установки приводит к уменьшению моторесурса.
Для улучшения технических характеристик выполняют следующие шаги:
Из вышеперечисленного следует, что мотор 2jz является силовой установкой высокого качества. Мотор отличается высокими техническими характеристиками и сбалансированной работой. Благодаря своим конструктивным особенностям силовой агрегат пользуется спросом при выполнении тюнинга.
Все про легендарный двигатель 2JZ-GTE
🔎 Впервые этот двигатель был установлен в Toyota Supra 1986, а с начала производства четвертого поколения модели в конце 1992 года, 2JZ-GTE прочно закрепился в роли двигателя спортивных компактов от компании Toyota. Причиной тому является тот факт, что, благодаря своей мощности, даже спустя 23 года с начала производства, двигатель остаётся популярным как среди простых автолюбителей, так и среди гоночных команд. Объём всё так же остается неизменным – 3.0 литра. Совсем немного модификаций, и 2JZ выдаст такую мощность, которой позавидует практически любой серийный двигатель.
В Японию 2JZ-GTE впервые приехал под капотом Toyota Aristo 1991, а затем пересел в японские модели Supra, и жил там до тех пор, пока в 2002 году производство модели не было прекращено.
У 2JZ-GTE есть более доступный брат по имени 2JZ-GE. Конструкция их весьма схожа, однако в GE используются поршни с большим давлением, и, согласно заявлению производителя, выжимает он лишь 230 л.с. Короче говоря, этот двигатель вас не должен интересовать. Просто не думайте о нем, и не пытайтесь заглянуть под капот нетурбированных Supra четвертого поколения. Такой же двигатель, кстати, установлен в моделях Lexus IS300, GS300 и SC300.
В стране восходящего солнца зачастую можно встретить двигатель 1JZ-GTE объемом в 2.5 литра. Более поздние его версии отличаются наличием фазирования распредвала впускных клапанов и наличием одной турбины. Кстати, двигатель 2JZ-GTE был в свое время адаптирован под японский рынок путём установки компьютерного контроля фаз газораспределения и новой турбины.
Но мы с вами живем не в Японии и не в США, поэтому нам остается только мечтать о мощном трёхлитровом движке. В любом случае, двигатели JDM гораздо проще в обслуживании, дешевле и, несмотря на уменьшенные инжекторы и распредвалы, они имеют примерно такую же мощность, как и их американские собратья.
При разработке своего двигателя 2JZ, компания Toyota взяла пример с Nissan и их знаменитой серии гоночных двигателей RB. Как и двигатель RB26DETT, 2JZ использует рядную конструкцию, которая по природе своей идеально сбалансирована. В отличие от V-образных двигателей, поршни в трех передних цилиндрах ходят в обратном направлении относительно поршней в трёх задних цилиндрах. Благодаря полярной работе поршней, вес в двигателях V6 распределяется поровну, 2JZ же такой особенностью похвастаться не может. Но у двигателя от Toyota есть один плюс: вы можете раскручивать его сильнее, дольше, плавнее и безопаснее, чем какой либо другой движок.
Возможность удвоения мощности двигателя удивила бы практически любого автолюбителя, но в случае с 2JZ это возможно. Если вы ищете двигатель, который можно разогнать до 700 л.с. без отрывания нижней крышки, то обратите внимание на этого красавца от Toyota. Чугунный двигатель с мощной крышкой блока, которая предотвращает любое движение цилиндров, кованый коленвал, вогнутые поршни и вуаля, идеальный двигатель. Семь крышек подшипников отлично фиксируют коленвал, а разбрызгиватели масла, установленные под поршнями, охлаждают подвижные детали на высоких оборотах. Кроме того, ребята из Toyota отлично продумали квадратную геометрию двигателя, благодаря которой диаметр канала цилиндра равен длине хода поршня.
«Кроме механизма натяжения ремня ГРМ, шкива коленвала и прокладки масляного насоса, у двигателя практически нет слабых сторон» — говорит один из экспертов из южной Калифорнии.
🔎 Плюсы и минусы 2JZ-GTE
— Способность развивать до 2000 л.с.
— Жёсткая рядная конструкция
— Отсутствие доступа к приводу клапана
— Прочный чугунный корпус
— Кованый коленвал
— Мощная коренная шейка колевала
— Разбрызгиватели масла под поршнями
— Квадратная геометрия
— Ремень ГРМ, масляный насос и система охлаждения поддерживают до 1000 л.с. дополнительной мощности
— Ненадёжность механизма натяжения ремня ГРМ
— Зачастую масло из насоса начинает сочиться
— Ненадёжность шкива коленвала
— Неудачная конструкция головки цилиндра
— Ненадёжная турбина
🔎 Как играючи разогнать до 750 л.с.
Если верить ребятам из FSR Motorsport Creations, то разогнать мощность двигателя более чем в 2 раза – не так уж и сложно. В первую очередь необходимо заменить последовательный турбонаддув на более крупный компрессор. Поищите турбину в диапазоне 64-88мм с хорошим регулятором давления наддува и замените боковой интеркулер на фронтальный. Компании GReddy и HKS производят отличные комплекты для модификации двигателей, в который как раз имеются все необходимые детали. Кроме того, вам потребуется более мощный топливный насос, более крупная напорная линия, топливные инжекторы 1,000cc и какой-нибудь хороший блок управления двигателем, например AEM Infinity. И, наконец, хороший распредвал от Brian Crower позволит выжать из вашего движка заветные 750 л.с.
🔎 Сможете ли вы совладать с такой мощью?
Двигатель 2JZ-GTE уже неоднократно доказал, что он способен выжимать более 2000 л.с. Для этого потребуется турбина более 64мм, однако, это не так сложно, как может показаться. Начните с турбины 72мм и подумайте об установке кованых поршней и шатунов, а также более прочных крышек коренного подшипника. Более широкие шпильки головки не позволят головке цилиндра отрываться от блока. Кроме того, советуем обратить внимание на инжекторы 2000сс и пару-тройку топливных насосов. Впрочем, всё зависит от безбашенности вашей идеи.
🔎 Об ограничениях японских моторов 2JZ-GTE
Двигатели 2JZ-GTE, установленные в американских автомобилях, имеют мощность в 320 л.с. и 427 Нм крутящего момента. Причина этой скромности в том, что в 1989 году японские производители решили прекратить дорогостоящую войну мощностей путём ограничения мощности серийных автомобилей до 276 л.с. По крайней мере, документально. С тех пор соглашение уже было неоднократно нарушено. Кроме того, двигатель 2JZ-GTE имел огромный потенциал мощности. Для страны, в которой максимально разрешенная скорость движения составляет 100 км/ч, это соглашение было вполне логичным, а вот для американских покупателей это было дикостью, ведь они привыкли к тому, что дедова развалюха едет быстрее, чем хороший спорткар 90х годов. Таким образом, производители сделали так, чтобы выжать из 2JZ-GTE 400 л.с. было возможно буквально путём малейших модификаций.
Двигатель Toyota 2JZ-GTE выжимает 320 л.с. благодаря последовательно установленной паре турбин Hitachi. В отличие от параллельной конструкции твин-турбо, где две одинаковые турбины одновременно выдувают одинаковое количество воздуха, последовательная конструкция устроена так, что сначала работает только одна турбина, а затем, на более высоких оборотах, в дело вступает вторая.
Обычно при такой конструкции применяется две турбины разных размеров, однако в этом двигателе используются две одинаковых. Toyota Suprа стала одним из первых автомобилей, которым удалось доказать, что последовательный турбонаддув имеет место в мире тюнинга. На 1800 об/мин включается первая турбина. Затем, нажмите педаль в пол, позвольте блоку управления двигателем и регулятору давления наддува сделать свою работу, и к 4000 об/мин вторая турбина включится в работу.
🔎 Краткий экскурс по запчастям для 2JZ-GRE
• Распредвал Brian Crower
Подобные распредвалы позволят выжать из вашего 2JZ-GTE гораздо больше мощности. Компания производит широкий ассортимент распредвалов, среди которых найдутся детали как для спокойных водителей, так и для безбашенных гонщиков.
• Настраиваемый блок управления двигателем AEM Infinity
Чугунный блок двигателя Supra, конечно, довольно прочен, но без правильного тюнинга он может просто взорваться и разлететься на куски. Комплект AEM Infinity создан специально для двигателя Supra и позволяет осуществлять контроль над всем, что происходит внутри двигателя.
Стоковые турбины 2JZ-GTE вряд ли вас устроят. Если же вы хотите серьезной мощности – обратите внимание на комплекты GReddy, в которых содержатся все необходимые детали, такие как регулятор давления, выпускной коллектор и сама турбина. Такой комплект позволит серьезно разогнать показатели вашего автомобиля.
Серия JZ. Двигатели 1JZ-GE, 1JZ-GTE, 2JZ-GE, 2JZ-GTE
Серия JZ двигателей Toyota представляет собой 6-ти цилиндровые моторы с прямым расположением цилиндров и газораспределительной системой DOHC с 4-мя клапанами на цилиндр. Серия JZ сменила серию M. Двигатель JZ был предложен в двух вариантах — 2,5 л и 3,0 л.
1JZ
——Двигатели 1JZ выпускались с 1990-го по 2007-й год (в последний раз устанавливался на Toyota Mark II Wagon BLIT). Рабочий объем цилиндров составляет 2,5 л (2492 куб. см). Диаметр цилиндров 86 мм, а ход поршня 71,5 мм. Газораспределительный механизм приводится в действие двумя зубчатыми ремнями, общее количество клапанов 24, т.е. по 4 на цилиндр.
Двигатель 1JZ-GE
——-1JZ-GE это не турбированная версия 1JZ. Мощность двигателя составляет 200 л.с. при 6000 оборотах в минуту и 250 Н · м при 4000 оборотах в минуту. Степень сжатия составляет 10:1. Он оснащался двухступенчатым впускным коллектором. Как и все двигатели серии JZ 1JZ-GE предназначен для продольной установки на заднеприводные автомобили. Двигатель комплектовался только 4-х ступенчатым автоматом.
——-Тех. характеристики
Двигатель 1JZ-GE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 200(250)
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3
——Двигатель устанавливался на автомобили:
Toyota Chaser / Cresta / Mark II Tourer V (JZX81, JZX90, JZX100, JZX110)
Toyota Crown (JZS170)
Toyota Mark II Blit
——-Двигатель 1JZ-GTE является турбированной версией 1JZ. На него устанавливались два турбокомпрессора CT12A расположенных параллельно. Физическая степень сжатия составляет 8,5:1. Такая доработка двигателя привела к увеличению мощности на 80 л.с. относительно атмосферного 1JZ-GE и составила 280 л.с. при 6200 оборотах в минуту и 363 Н · м при 4800 оборотах в минуту. Диаметр цилиндров и ход поршня соответствует двигателю 1JZ-GE и составляет 86 мм и 71,5 мм соответственно. Есть определенная вероятность, что в разработке двигателя, а именно головки блока цилиндров принимала участие фирма Yamaha, о чем свидетельствуют соответствующие надписи на некоторых деталях ГБЦ. В 1991-м году двигатель был установлен на новую модель Toyota Soarer GT.
Существовало несколько поколений двигателей 1JZ-GTE. В первом поколении наблюдались проблемы с керамическими дисками турбин, которые имели склонность к расслоению на высоких оборотах двигателя и температурных условий эксплуатации. Еще одной особенностью ранних 1JZ-GTE являлась неисправность одностороннего клапана на головке, это приводило к тому, что часть картерных газов попадали во впускной коллектор, что негативно сказывалось на мощности двигателя. На стороне выпускного коллектора приличное количество паров масла поступает в турбины, что в свою очередь вызывает преждевременный износ уплотнений. Все эти недостатки во втором поколении двигателя были признаны Toyota официально и двигатель был отозван на доработку, но только в Японии. Решение проблемы простое — производится замена клапана PCV.
Третье поколение 1JZ-GTE было введено на рынок в 1996-м году. Это все тот же двух с половиной литровый двигатель с турбокомпрессором, но с фирменной архитектурой BEAMS, которая заключается в переработанной головке блока цилиндров, установкой новейшей в то время системы VVT-i с бесступенчатым изменением фаз газораспределения, изменением рубашки охлаждения для лучшего охлаждения цилиндров и новыми прокладками клапанов с покрытием нитрида титана для меньшего трения кулачков распределительных валов. Была изменена турбо установка с двух турбин CT12 на одну CT15B. Установка системы VVT-i и новой рубашки охлаждения позволило увеличить физическую степень сжатия с 8,5:1 до 9:1. Несмотря на то, что официальные данные мощности двигателя не изменились крутящий момент подрос на 20 Н · м до 379 Н · м при 2400 оборотах в минуту. Эти усовершенствования привели к увеличению топливной эффективности двигателя на 10%.
———Тех. характеристики
Двигатель 1JZ-GTE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 280(363)
Тип турбины CT12/CT15B
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3
———Двигатель устанавливался на автомобили:
Toyota Chaser / Cresta / Mark II Tourer V (JZX81, JZX90, JZX100, JZX110)
Toyota Soarer (JZZ30)
Toyota Supra MK III (JZA70, Япония)
Toyota Verossa
Toyota Crown (JZS170)
Toyota Mark II Blit
——-В 2000-м году Toyota представила наименее признанного члена семьи 1JZ-FSE с непосредственным впрыском топлива. Toyota аргументирует появление таких двигателей их более высокой экологичностью и топливной экономичностью без потерь мощности относительно базовых моторов семейства.
В 2,5 литровом 1JZ-FSE установлен такой блок, как в обычном 1JZ-GE. Головка блока такая же. Впускная система спроектирована таким образом, чтоб при определенных условиях двигатель работал на сильно обедненной смеси от 20 до 40:1. В связи с чем расход топлива снижается на 20%(по Японским исследованиям в режиме 10/15 км./ч).
Мощность 1JZ-FSE с системой непосредственного впрыска D4 составляет 197 л.с. и 250 Н · м, 1JZ-FSE всегда оснащался автоматической коробкой передач.
———Тех. характеристики
Двигатель 1JZ-FSE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 197(250)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
——Двигатель устанавливался на автомобили:
Toyota Mark II
Toyota Brevis
Toyota Progres
Toyota Verossa
Toyota Crown
Toyota Mark II Blit
——Двигатель 2JZ-GE самый распространенный из всех 2JZ. Трехлитровый «атмосферник» развивает 220 л.с. при 5800-6000 оборотах в минуту. Крутящий момент составляет 298 Н · м. при 4800 оборотах в минуту.
Двигатель оснащается последовательным впрыском топлива. Блок цилиндров произведен из чугуна и совмещен с алюминиевой головкой блока цилиндров. На первых версиях на него устанавливался обычный газораспределительный механизм схемы DOHC с четырьмя клапанами на цилиндр. Во втором поколении двигатель приобрел систему изменения фаз газораспределения VVT-i и систему зажигания DIS с одной катушкой на пару цилиндров.
——Тех. характеристики
Двигатель 2JZ-GE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 3 л(2997)
Мощность, л.с.(Н · м) 220(298)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
——Двигатель устанавливался на автомобили:
Toyota Altezza / Lexus IS 300
Toyota Aristo / Lexus GS 300
Toyota Crown / Toyota Crown Majesta
Toyota Mark II
Toyota Chaser
Toyota Cresta
Toyota Progres
Toyota Soarer / Lexus SC 300
Toyota Supra MK IV
Двигатель 2JZ-GTE
——-Это самый «заряженный» двигатель серии 2JZ. Он имеет шесть цилиндров с прямым расположением, два распределительных вала с ременным приводом от коленчатого вала, две турбины с интеркуллером. Блок двигателя изготовлен из чугуна, головка блока цилиндров алюминиевая и спроектирована TMC(Toyota Motor Corporation). 2JZ-GTE производился с 1991-го по 2002 год исключительно в Японии.
Это был ответ на Ниссановский двигатель RB26DETT, который добился успеха в ряде чемпионатов таких как FIA и N Touring Car.
Двигатель компоновался двумя коробками передач: автоматической для комфортной езды и спортивной.
АКПП 4-х ступенчатая Toyota A341E
МКПП 6-ти ступенчатая Toyota V160 и V161 разработанная совместно с Getrag.
Первоначально этот «заряженный» мотор установили на Toyota Aristo V(JZS147), а после на Toyota Supra RZ(JZA80).
При разработке Тойотой двигателя 2JZ-GTE за основу был взят 2JZ-GE. Основное отличие заключалось в установке турбокомпрессора с боковым интеркуллером. Блок цилиндров, коленчатый вал и шатуны были одинаковые. Имелось небольшое отличие в поршнях: у 2JZ-GTE в поршнях было сделано углубление для уменьшения физической степени сжатия и дополнительные масляные канавки для лучшего охлаждения поршней. В отличии от Aristo V и Suppra RZ на остальные модели автомобилей, такие как Aristo, Altezza, Mark II устанавливались другие шатуны. Как отмечалось ранее в сентябре 1997 года двигатель был доработан и оснащен системой изменения фаз газораспределения VVT-i. Это увеличило мощность и крутящий момент 2JZ-GTE на всех рынках.
Установка двойного турбонаддува разработанного Тойотой совместно с Hitachi увеличила мощность относительно базового 2JZ-GE с 227 л.с. до 276 л.с. при 5600 оборотах в минуту. На первых модификациях крутящий момент составлял 435 Н · м. После модернизации в 1997-м году системой VVT-i крутящий момент подрос до 451 Н · м, а мощность двигателя, согласно документации Toyota, на североамериканском и европейском рынках увеличилась до 321 л.с. при 5600 оборотах в минуту.
На экспорт Toyota производила более мощную версию 2JZ-GTE, это достигалось установкой новейших турбокомпрессоров с использованием нержавеющей стали, против керамических компонентов рассчитанных для японского рынка, а так же доработанные распределительные валы и инжекторы, производящие больший объем топливной смеси за единицу времени(440 мл/мин для внутреннего японского рынка и 550 мл/мин на экспорт). Для двигателей внутреннего рынка устанавливалось две турбины CT20, а для экспортного варианта CT12B. Механическая часть различных турбин допускало взаимозаменяемость выпускной системы на обоих вариантах двигателей. Существует несколько подтипов турбин CT20 рассчитанных для внутреннего рынка, которые дополняются суффиксами A, B, R, например CT20A.
———Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2997)
Мощность, л.с.(Н · м) 321(451)
Тип турбины CT20/CT12B
Система впрыска MPFI
Система зажигания Трамблер / DIS-3
———-Двигатель устанавливался на автомобили:
Toyota Aristo JZS147 (Япония)
Toyota Aristo V300 JZS161 (Япония)
Toyota Supra RZ / Turbo JZA80
————Двигатель 2JZ-FSE оснащается непосредственным впрыском топлива, аналогичным как на 1JZ-FSE только с увеличенным рабочим объемом и большей степени сжатия нежели на 1JZ-FSE? которая составляет 11,3:1. По мощности он остался на том же уровне, как его базовая модификация 2JZ-GE. Изменился расход топлива в лучшую сторону и улучшились показатели вредных выбросов. Стоит отметить, что Toyota вводит на рынок двигатели с непосредственным впрыском исключительно для экологичности и топливной эффективности, т.к. на практике D4 не дает никаких заметных улучшений характеристик мощности. Выходная мощность 2JZ-FSE составляет 217 л.с., а максимальный крутящий момент 294 Н · м. Он всегда компонуется 4-х ступенчатой АКПП.
—————Тех. характеристики
Двигатель 2JZ-FSE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 3 л(2997)
Мощность, л.с.(Н · м) 217(294)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
—————-Двигатель устанавливался на автомобили:
Toyota Brevis
Toyota Progres
Toyota Crown
Toyota Crown Majesta
