Что такое штаны на ваз 2107
Замена приемной трубы (штанов). 2020.

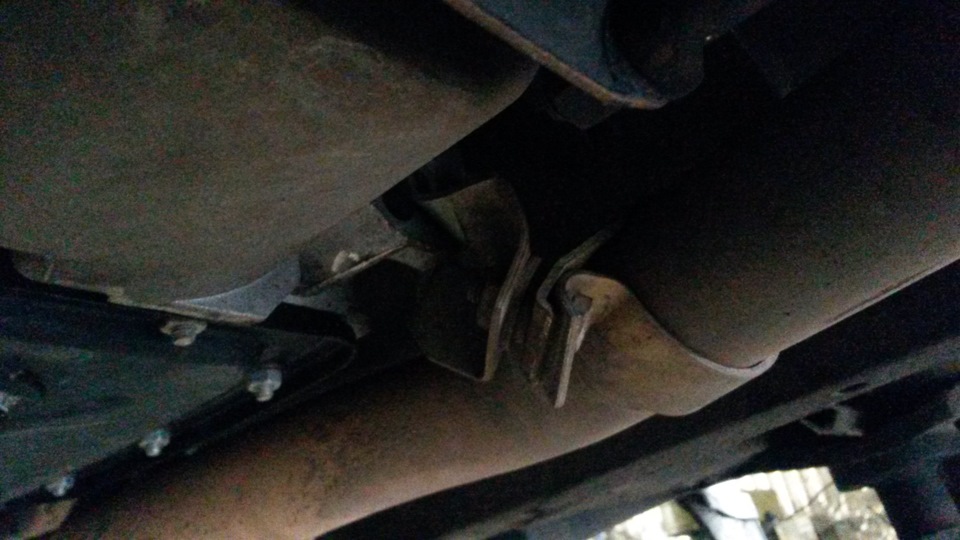

Была такая проблема, периодически слетала труба резонатора с приемной трубы. В основном после штурма сугробов или во время проезда по большим лужам на высокой скорости. Особенно так было пока у меня стояла кривая, низковисящая труба с двумя резонаторами. После замены глушителя и выхлопной трубы с одной банкой резонатора я получил, казалось бы, надежную конструкцию. Но вдруг услышал знакомый рычащий звук. Прям расстроился что проблема слетания выхлопной трубы не ушла, но не тут то было. Прогорела приемная труба в районе хомута. Все таки замена выхлопа — это замена всей системы: глушителя, выхлопной и приемной труб.
Почему то я решил, что ремонт предстоит нудный и нервный. Был уверен, что к фланцу от коллектора не подлезть так просто. Но делоть то надо. И вот я открываю капот. А под ним как на ладони этот самый фланец. Никаких больших проблем с доступом. Ну разве что та самая гайка, что внизу, ближе к моторному щиту, потребует чуть больше времени. А так за 10 минут все легко снимается даже без демонтажа фильтра и гофры.
Вытащил приемную трубу я тоже легко. Без всяких поддомкрачиваний двигателя. Просто немного покрутив и запомнив путь извлечения.

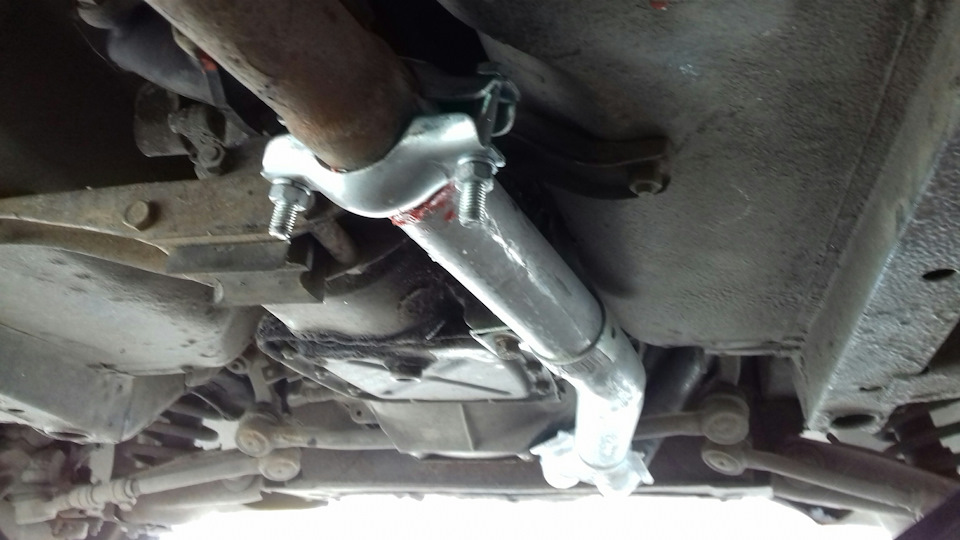

После этого новую трубу нужно вставить тем же путем. Самое главное — поставить новую прокладку и новые латунные гайки. Тогда в следующий раз при демонтаже проблем не будет. Ну и немного придется повозиться со шплинтованием той самой нижней гайки.
Еще я поставил восьмерочный хомут, вынув из него цилиндр. Держит он намного надежнее. Теперь ничего нигде не сифонит, не провисает. Только иногда где то выхлоп задевает кузов, но не часто.
Как снять и заменить штаны (приемную тубу) на ВАЗ 2107
В данном отчёте подробно показано как своими руками произвести замену штанов на автомобиле ВАЗ 2107.
«Прогоревшие штаны», чаще всего сопровождаются довольно таки громким звуком работы двигателя. Также одним из симптомов является:
Прежде чем приступать к этому виду ремонта, первым делом необходимо будет отсоединить приемную трубу от резонатора. Крепится все это на хомуте, который сжимается двумя болтами и гайками. Вот их-то и нужно открутить первым делом.
Затем можно приступать к откручиванию гаек крепления штанов к выпускному коллектору, которых всего 4 штуки. Сначала лучше сорвать соединения обычным ключом.
А потом удобнее всего воспользоваться трещоточной рукояткой, чтобы сделать это удобнее и быстрее.
После того, как все гайки откручены, можно немного отодвинуть приемную трубу назад, сдернув ее со шпилек.
Затем можно пробовать снимать ее полностью, немного проворачивая из стороны в сторону для поиска наиболее удобного положения для окончательного снятия.
А ниже на фото показан окончательный результат проделанной работы.
Замена приемной трубы на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Приёмная труба выхлопной системы автомобиля – не многие но всё же большинство людей которые имеют представление о том что такое автомобиль, знают то что выхлопная система его разделена на три части в которую входит приёмная труба, а так же резонатор и самая основная задняя часть глушителя, её кстати вы видите на улице можно даже сказать каждый день (Если обращаете на неё внимание), потому что она выпирает из задней части автомобиля как правило на автомобилях Вазовского семейства данная часть глушителя находиться под бампером, на дорогих иномарках например таких как Мерседес и т.д. Данная часть находиться в самом бампере, чтобы вы хоть имели какое то представление о данной часть, то в таком случае просмотрите фото чуть ниже и поймёте о чём идёт речь, но всё же сейчас не об этом а о замене приёмной трубы на автомобилях классического семейства поэтому вернёмся по ближе к данной теме.
Примечание!
Для замены приёмной трубы, (её ещё кстати называют штанами выхлопной системы автомобиля) вам нужно будет запастись обязательно: Основным набором гаечных ключей в который должен так же входить и ключ «на 13», а так же если есть возможность то в таком случае запаситесь удлинителем с накидной головкой «на 13», потому что приёмная труба крепится очень неудобно и подлезть к ней бывает не так то просто, поэтому ещё сразу возьмите с собой (Если данные инструменты есть) вороток и к удлинителю было бы лучше всего подобрать ещё и так называемый карданный шарнир, вот тогда работа будет произведена более менее по легче!
Кстати ещё рекомендуем вам запастись либо штангенциркулем, либо же ровной (Без изгибов) металлической линейкой, так как приёмные трубы на данный момент выполняются не всегда качественно к примеру бывает контрафакт и т.д. А при помощи данных вещёй можно будет определить насколько ровна у вас на трубе привалочная поверхность, тем самым уже можно будет заранее определить будет ли плотное соединение трубы с выпускным коллектором или же нет, в общём об этом вы узнаете чуть позже!
И в завершение отметим один нюанс, при замене данной трубы на новую всегда покупайте стоя в автомагазине ещё прокладку приёмной трубы глушителя (Она так и называется), потому что старая прокладка от времени прогорает и обжимается и поэтому когда вы её начнёте одевать на новую трубу, то нормального соединения данной трубы вы уже не получите, тем самым система в этом месте где будет стоять старая обжатая прокладка будет разгерметизирована!
Краткое содержание:
Где находится приемная труба?
Её можно увидеть в двух местах а именно её начало можно будет беспрепятственно разглядеть в подкапотном пространстве автомобиля, а продолжение и кончик данной трубы вы сможете увидеть только лишь заглянув под днище автомобиля в переднюю его часть, более подробное местонахождение данной трубы под днищем смотрите на фото:
Когда нужно менять приемную трубу?
Она заменяется в разных случаях, но в основном её необходимо менять при сильно прогорание (Сквозном), когда воздух уже начинает сочиться через образовавшиеся отверстие в данной трубе, а подскажет вам об этом изменившийся звук работы двигателя, потому что как правило если одна из частей глушителя прогорает то двигатель начинает работать громче чем это было ранее, со временем это начинает даже раздражать.
Ещё данная труба подлежит замене так же при деформации, потому что в связи с её деформацией выхлопные газы не успевают выходить полностью из двигателя автомобиля, вследствие чего вся та часть выхлопных газов которая не успела выйти, снова возвращается обратно в двигатель и попадет в сами цилиндры, из-за этого автомобиль теряет свои скоростные качества потому что отработанные газы идут снова в двигатель.
Как проверить приёмную трубу на так называемый брак?
На самом деле в этом нет ничего сложного, во-первых уточним одну деталь, данную трубу мы будет проверять не на брак (Хотя можно и так сказать) а на ровность при-валочной поверхности данной трубы, потому что как мы уже упомянули чуть ранее при-валочная поверхность приёмной трубы должна быть идеально ровной, а её изгиб в итоге может привести к тому что система потеряет герметичность и вследствие чего звук вашего мотора при езде усилиться.
В общём чтобы её проверить возьмите в руки штангенциркуль или же металлическую линейку и приложив штангенциркуль или линейку к при-валочной поверхность приемной трубы, проверьте её на ровность как минимум в двух местах, отклонение более чем на 2 мм, или же следы грубой обработки поверхности не допускаются.
Как заменить приемную трубу, она же штаны выхлопной системы на ВАЗ 2101- ВАЗ 2107?
Примечание!
Замену данной трубы да и вообще любой части выхлопной системы производите только лишь на холодном двигателе, потому что если двигатель будет слишком горячий то и данная труба будет иметь очень приличную температуру, примерно градусов 300-500 она на слишком горячем двигателе точно будет иметь, поэтому об ожогах здесь речь вести уже даже и бессмысленно вы и сами всё поймёте!
Ещё вам дадим пару советов, во многих автомагазинах на данный момент и в будущём был и будет продаваться специальный герметик который предназначен именно для системы выпуска, так вот данный герметик если вы захотите конечно то его можно будет нанести на все стыки всех трёх труб, в связи с чем воздух будет меньше просачиваться через данные трубы и герметичность всей выхлопной системы хоть на немного но всё же возрастёт!
Снятие:
1) Для начала вам нужно будет либо отсоединить, либо же полностью снять заднюю часть глушителя с автомобиля, выбор в общём за вами. (О том как снять и о том как отсоединить заднюю часть глушителя от резонатора, вы сможете узнать в статье под названием: «Замена задней части»)
2) Затем снимите полностью резонатор с автомобиля, отсоединив при этом его от приёмной трубы автомобиля и сняв после этого. (О том как снять данный вид глушителя, см. в статье: «Замена резонатора на ВАЗ»)
Примечание!
Если вы производите замену приёмной трубы на инжекторном автомобиле, то в таком случае вам нужно будет ещё решить вопрос с датчиком концентрации кислорода (Его ещё называют лямбда зонд), а именно вам нужно будет его только вывернуть и тем самым отсоединить от приёмной трубы автомобиля, о том как вывернуть данный датчик см. в статье: «Замена лямбда зонда» пункты 2-3)
3) Следом возьмитесь за гаечный ключ и с его помощью отверните один единственный болт, который крепит стяжной хомут который в свою очередь крепит приёмную трубу к кронштейну который располагается на коробке.
4) Далее вылезьте из под днища автомобиля и после чего переберитесь к его подкапотному пространству, а уже находясь там, расконтриваем при помощи отвёртки или же бородка все четыре гайки, которые крепят фланец приемной трубы к выпускному коллектору, а после того как гайки будет рас-контрены и ничего уже отворачиванию этих гаек не будет препятствовать, тогда возьмите в руки удлинитель с накидной головки и с его помощью (Понадобится так же помощь карданного шарнира) отверните все четыре гайки крепления трубы.
Примечание!
Все вывернутые гайки проверьте на их целостность, если обнаружите сорванные гайки то в таком случае замените их на новые!
5) После того как все гайки будут вывернуты а кронштейн который крепит данную трубу к коробки будет освобождён от болта который его крепит, тогда возьмите двумя руками и аккуратно снимите приёмную трубу с автомобиля.
Примечание!
После снятия данной трубы на ней, либо же на коллекторе к которому она крепилась четырьмя гайками, должна будет остаться прокладка, если же она там осталась то снимите её!
6) После всех проделанный операций, когда изношенная труба у вас уже окажется на земле, то первое что сделайте так это снимите с неё стяжной хомут который крепил её к кронштейну на коробке и после чего перенесите данный хомут на новую трубу, если он там отсутствует.
Установка:
1) Сперва на новую только что купленную прокладку нанесите небольшой слой графитной смазки, на обе стороны данной прокладки.
2) После чего установите новую прокладку на при-валочную поверхность приемной трубы, и проделайте всю операцию по установке новой приёмной трубы, в обратном порядке её снятию.
Дополнительный видео-ролик:
Чтобы вы хотя бы наглядно понимали, тогда просмотрите видео-ролик который расположен чуть ниже:
➀➇➂✍ Новые штаны…

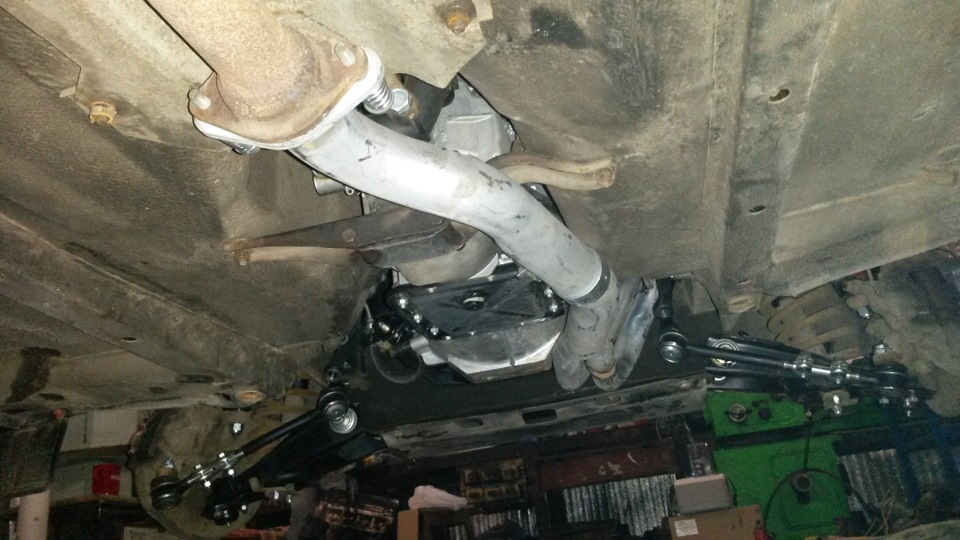

Чутка зацепился штанами на одном нехорошем переезде. Ох сколько же там машин сломалось))). Вот и я свою немного поломал. Оказалось самая нижняя точка, это хомут штанов).

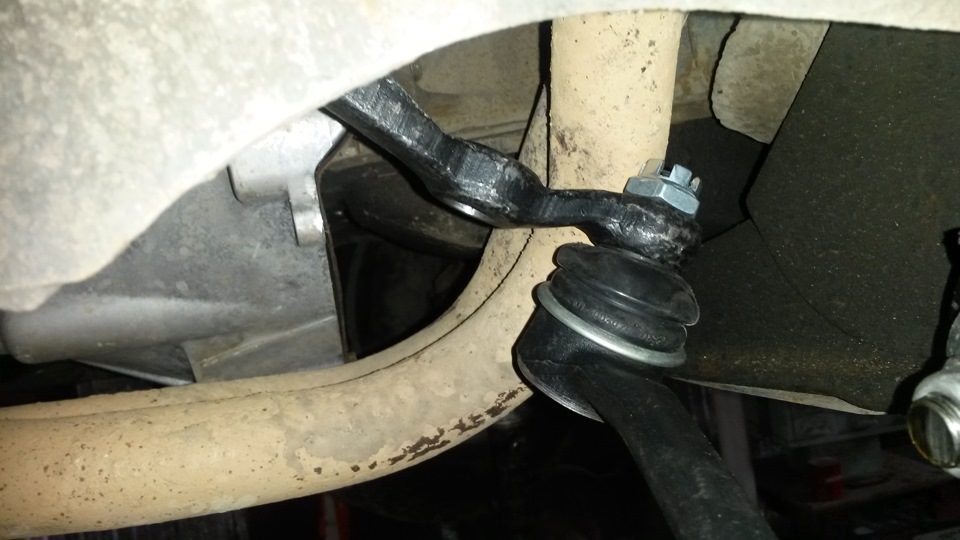

Вот так зацепился хомутом. Загнул кронштейн, хорошо на сварке отвалился и коробке ничего плохого не сделал, а то я начал переживать, еще тыщи не проехал и новую коробку ушатал. Все обошлось.
В последствии всего, весь выхлоп ушел назад на 6 см. Влево руль крутится, вправо упирается в штаны).

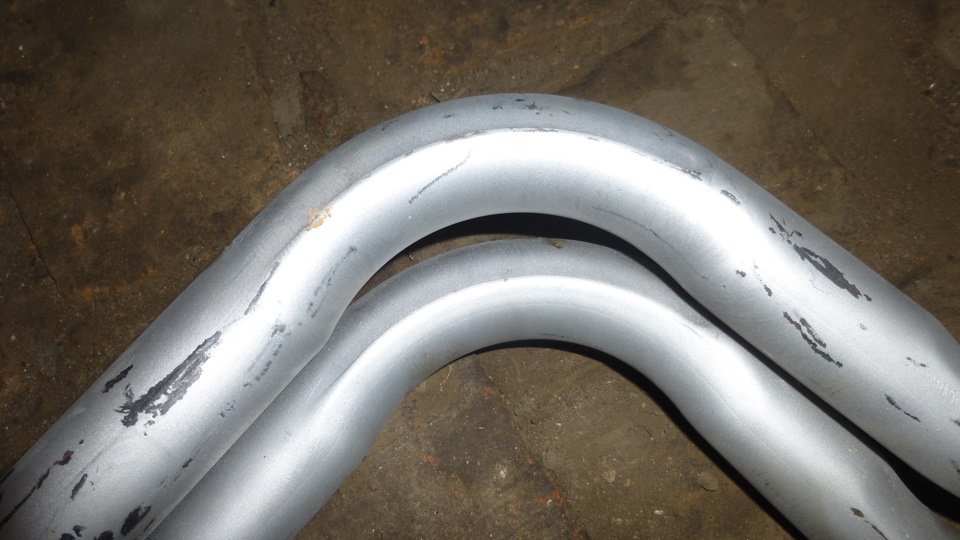

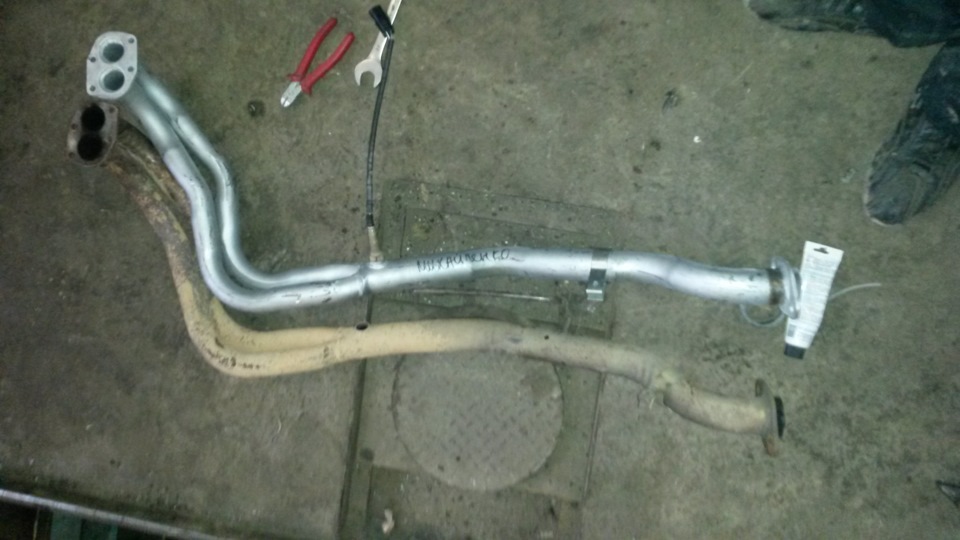

Новые и старые штаны.Старые штаны лучше в местах изгиба.

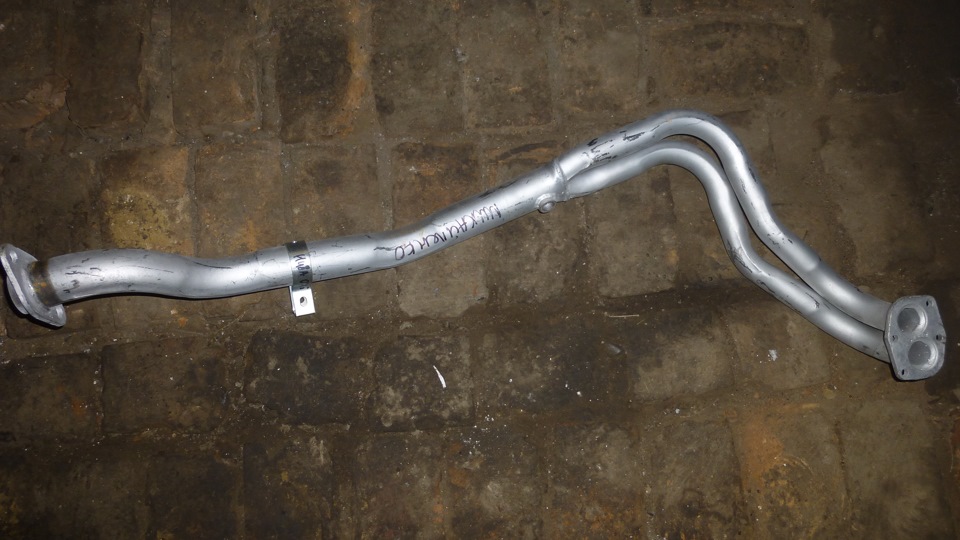

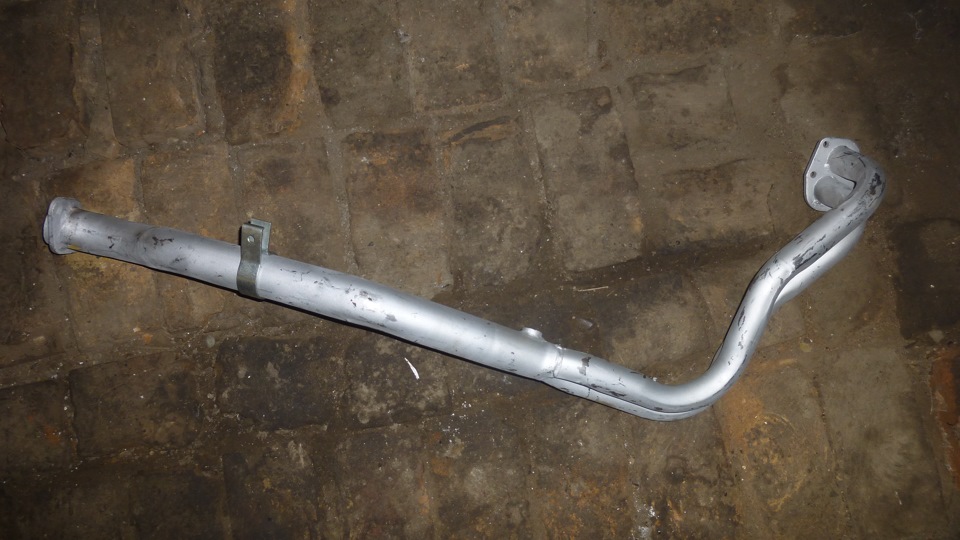

Ох же и новые штанишки блин. Чутка не по размеру) на какие они вообще машины все это делают блин. Прикрутил штаны к коллектору и к хомут, село все четко. И на тебе. Упирается маятник в штаны. Левый кусок трубы гнут идеально, а правый нифига. Если бы правый кусок трубы и левый были гнуты одинокого вровень, то все бы было гуд. А так пришлось отрезать левый кусок трубы. Грели со знакомым резаком и гнули, чтоб труба была ближе к балке и маятник мог проходит свободно не цепляя штаны. В итоге пришлось нам доточить трубу в месте разреза на 6см где то. Так подумали со знакомым, что можно было бы и старые наверное резаком нагреть и пробовать выровнять. Тем более они у меня не прогоревшие были.

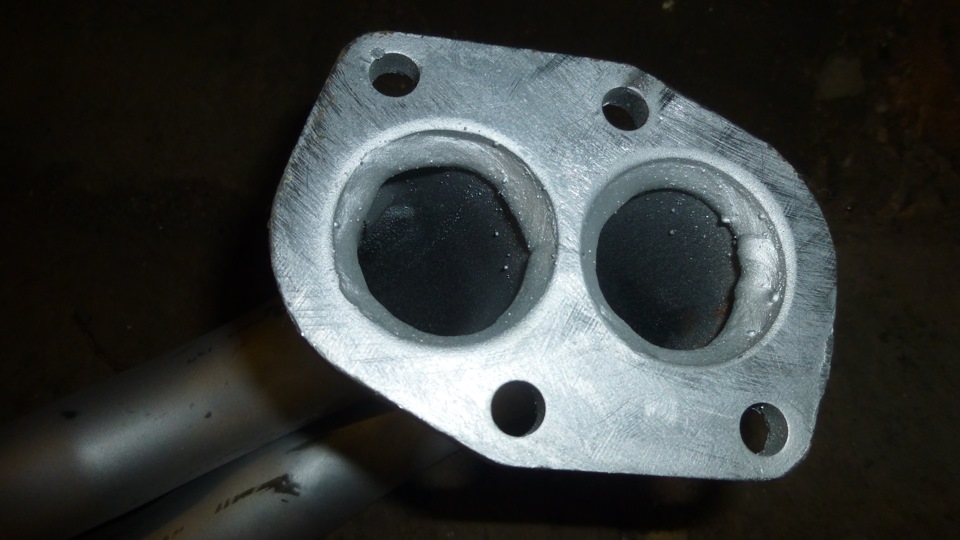

Вот так вот гнута труба. Верхняя идеальна гнутая, а нижняя выпирает. Если бы они были вровень гнутые, все бы стало идеально. Так что, кто будет брать штаны себе, смотрите на этот изгиб.

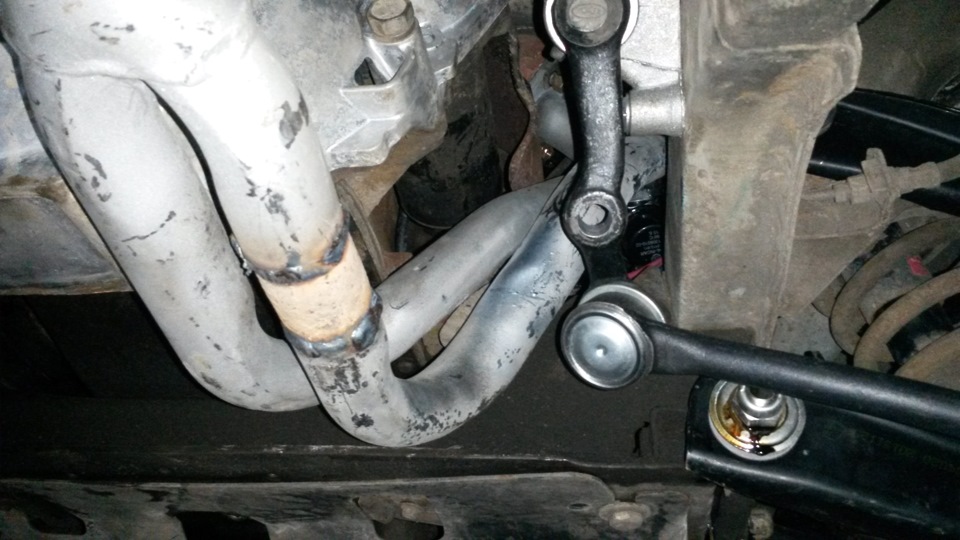

Все стоит на месте. Работает тихо и краска воняет).
Новые штаны. Новая прокладка коллектора металлическая, на герметике для глушителей посадил. Новый кронштейн штанов на кпп и хомут. Новое графитовое кольцо с болтами и пружинками. Правда или новые пружины тугие или я их перетянул. немного вибрация в кузов отдает. Надо старые поставить или эти ослабить.
Такие вот дела. Пока так поезжу. В планах у меня было вообще поставить штаны с евро-3. Но надо покупать штаны евро-3 вставку ката и резонатор, он немного короче чем евро-2.
Вроде тьфу тьфу все работает, все хорошо. Я снова в строю))).
Что такое штаны на ваз 2107
Как устроена и работает система выпуска Ваз 2101-2107, ремонт и доработка
Система выпуска (или выхлопа) автомобиля имеет особую функцию — выводить отработанные газы из двигателя. Как известно, топливо после сгорания оставляет газы, которые должны быть полностью выпущены. Чем быстрее и качественнее будет проходить этот процесс, тем выше КПД силового агрегата.
Газы вначале движутся в направлении приёмной трубы выхлопной системы ВАЗ-2107, а затем выходят через глушитель. Между выпускным коллектором ДВС и приёмной трубой ставится герметичный уплотнитель, который исключает пропуски (просечки) выхлопного газа под капотом машины. В некоторых случаях вместо прокладки используется гофра, снижающая вибрации. Однако ставить её- это уже занятие тюнингом, подгонка под нужные параметры всех остальные элементов системы.
Что входит в выхлопную систему
Состоит выхлоп «семёрки» из нескольких главных частей: выпускного коллектора, приёмной трубы, резонатора и глушителя. Помимо этого, есть и дополнительные элементы: резиновые крепления, фланцы, уплотнители.
Система выхлопа ВАЗ-2107 включает такие элементы:
1. прокладка выпускного коллектора;
2. приёмная труба (штаны);
3. кронштейн крепления к коробке передач;
4. хомуты для соединения труб;
5. передний резонатор (первый дополнительный глушитель);
6. задний резонатор (второй дополнительный глушитель);
7. основной глушитель;
8. резиновая подвеска крепления или подушка.
Система выпуска отработавших газов Ваз-классика
Рассмотрим подробнее основные части системы выхлопа.
Выпускной коллектор, выполненный из металла хорошего качества (иногда заменяется тюнерами на стальной.) Эта часть системы выхлопа с функцией сбора отработанных газов. Является узлом из нескольких цилиндров или трубок. Изготавливается на ВАЗ-2107 из чугуна. Крепится одной стороной к приёмной трубе, другой — к двигателю. Выпускной коллектор в ходе эксплуатации машины подвергается сильным нагрузкам, так как из-за особенностей конструкцией функционирует в экстремальных условиях. Газы имеют свойство нагреваться до тысячеградусной температуры, а после остановки двигателя, они резко охлаждаются, что неминуемо приводит к образованию конденсата. На коллекторе появляется коррозия.
Таким образом, выпускной коллектор отвечает:
• за удаление из камер двигателя отработанных газов;
• за наполнение и продув камер.
Работа выпускного коллектора неразрывно связана с резонацией. В процессе функционирования двигателя — сгорания топливно-воздушной смеси — образуется сильное давление, которое используется для циркуляции газов. Напор или волна давления поступает обратно в цилиндры тем самым помогая выходить очередной порции газов.
Чем выше обороты мотора, тем больше создаётся давления и быстрее происходит выход отработанных газов.
Приемная труба
«Штаны»– такое название прилепили этой детали за характерную форму приёмной трубы принимающей газы, поступающие из выпускного коллектора двигателя. Приёмная труба тоже является неотъемлемой частью выхлопной системы. Она расположена после выпускного коллектора, перед резонатором. Изготавливается из прочного металла, тюнингованные модели включают гофрированные части. Приемная труба инжекторных машин имеет отличия.
Приемная труба системы выпуска- “штаны”, эта для карбюраторных машин
«Штаны» на ВАЗ-2107 довольно часто выходят из строя. Это происходит в основном из-за воздействия внешней среды. Тот же конденсат, образуемый в результате температурных колебаний, отрицательно влияет на металлические составляющие трубы. Кроме того, зимой в России дороги посыпают составами, содержащими соли и различные химикаты. Они тоже плохо воздействуют на корпус приёмной трубы.
На ВАЗ-2107 штаны на заводе делаются из чёрного металла. Однако можно самостоятельно заменить модель на модернизированные аналоги.
-Лучшей считается приёмная труба, изготовленная из нержавеющей стали. Стоит она, правда, дорого. Зато масса преимуществ налицо: стойкость к коррозии и длительность эксплуатации.
-Вариант штанов алюминизированный. Изготавливается из обычной стали, но покрывается алюминием. Ресурс таких изделий составляет более пяти лет (штатная труба может прогореть и через два года). Дополнительно могут укомплектовываться гофрированными проставками.
Приемная труба для инжекторных Ваз-2107 имеет отличия
Устройство резонатора
Резонатор или добавочный шумопоглащающий элемент между приёмной трубой и глушителем — в нём шум встречает первую для себя преграду. Для инжекторного двигателя ВАЗ-2107 он должен соответствовать нормам Евро-3 и в него встроен каталитический нейтрализатор.
Резонаторы для инжекторных Ваз-2107: верхний с катализатором, а нижний с “обманкой” вместо него
Резонатором называют среднюю часть выхлопной системы, представляющей собой железную ёмкость формы цилиндра. Главная его задача — уменьшать шум выхлопа на предварительном этапе. К нему герметично привариваются соединительные 40-миллиметровые патрубки:
• передний оснащается обратным фланцем под штаны;
• задний патрубок — имеет два места для соединения с глушителем.
Резонаторные патрубки карбюраторных «семёрок» могут оснащаться одним или двумя бачками. Это зависит от модификации двигателя: 1 бачок устанавливается на 1,3-литровые версии, 2 бачка — на версии с моторами 1,5 и 1,6 литра.
Резонатор ВАЗ-2107 состоит из нескольких частей.
1. Цилиндра-корпуса. Он герметично запаян.
2. Внутренней трубы. Она включает множество перфораций для прохождения выхлопных газов.
3. Поперечной перегородки. Используется, как разделитель для камер резонатора.
По сути, резонатор выполняет много полезных функций, хотя и считается дополнительным элементом выхлопа.
Рассмотрим подробнее, что он делает.
1. Снижает уровень шума выхлопных газов на стадии входа в глушитель.
2. Не создаёт никакого противодействия энергии выхлопа.
3. Охлаждает раскалённый газ, поступающий из двигателя.
4. Принимает часть нагрузки, которая бы поступала в основной глушитель, тем самым продлевая ресурс последнего.
Резонатор на инжекторных ВАЗ-2107 последних годов выпуска (с соответствием норм Евро 2/3) дополняется катализатором. Это особый нейтрализатор, устанавливающийся между штанами и трубой резонатора. Такой резонатор имеет фланцевое соединение с приемной трубой, другой изгиб и не подходит для карбюраторных «семерок». При работе он нагревается до высоких температур, из-за чего его отвели от кузова вниз и поставили теплозащитный экран.
На ВАЗ-2107 могут устанавливаться несколько версий резонаторов. На старые классические «семёрки» с карбюратором ставились большие резонаторы.
Резонатор для карбюраторных Ваз-2107
Устройство глушителя
Глушитель, поглощающий основную часть звуков. Обычный стоковый глушитель ВАЗ-2107 обязан быть качественно сделан, чтобы эффективно снижать шум.
Последняя, выходная часть системы выхлопа. Основная функция — снижать шум, воздействуя на звуковые колебания. Глушитель оборудован специальными камерами, которые «ловят» звуки различной частоты. Попадая внутрь таких камер, звук отдаёт свою энергию, как бы запутывается в лабиринте, и превращается в тепло. Именно поэтому детали глушителя во время работы автомобиля бывают такими горячими.
Но этим функции глушителя не ограничиваются. Его можно назвать «последней инстанцией» выхлопной системы, ведь именно здесь отработанные газы находят выход, и цилиндры двигателя получают вентиляцию, очищаются.
Важно понимать, что глушитель принимает на себя очень высокие термические и химические нагрузки, поэтому со временем может прогорать. Износу детали способствуют также удары щебёнки с дороги, соль, влага и другие причины. Глушитель часто меняют владельцы, эксплуатирующие свою «семёрку» в зимнее время года.
Выхлопная система «семёрки» непосредственно связана с двигателем. Поэтому надо своевременно осуществлять её проверку и заменять повреждённые детали.
Неисправности и ремонт глушителя Ваз-2107
Любая система автомобиля, узел или механизм имеют свойство со временем выходить из строя. Не исключением является и система выхлопа «семёрки», вынуждающая владельца обратиться в СТО или справиться своими силами. Яма и специальные инструменты — всё, что для этого требуется.
К распространённым неисправностям глушителя относят стук, провисание и частичное или полное прогорание корпуса. О неполадках с глушителем опытные автомобилисты судят по дыму из-под машины и усилившемуся шуму выхлопа. Причин для повреждения глушителя бывает несколько: механические нагрузки при движении машины, воздействие химических соединений, нестабильное давление внутри труб и многое другое.
Если стучит глушитель
Этот звук начинается, как правило, стоит владельцу завести «семёрку». Стук прослушивается из-под днища, по мере набирания скорости усиливается. Однозначно, придётся лезть под машину, чтобы найти ослабленные крепления. Скорее всего, это резонатор стучит по кузову. Однако чаще издаёт звуки сам глушитель. Причина стука связана в первую очередь с резиновыми креплениями. Они растягиваются и не держат деталь как следует. Достаточно бывает их заменить, чтобы стук прекратился.
Если глушитель стоковый, не самодельный или спортивный, варить нижний кронштейн будет проблематично. Поэтому его можно изготовить в виде обычного хомута.
Нередко звук появляется после ремонта, связанного с демонтажем глушителя. Это возникает из-за ошибок обратной установки детали — трубы в местах соединений хомутами ставятся криво, неправильно задвигаются относительно друг друга. Решение — выставить оптимальное положение элементов.
Если глушитель прогорел
Чаще всего неисправности возникают с заваренным глушителем. Он служит меньше, чем новый. Прогары возникают именно в местах стыков, сварных швов. Если нет возможности купить новый глушитель, можно восстановить работоспособность элемента и временно использовать.
Не лишним будет осмотреть прокладку глушителя, которая имеет свойство быстро прогорать.
Ремонт глушителя
Для качественного ремонта глушителя необходимо подготовить следующий набор инструментов.
1. Болгарка с дисками для резки металла.
2. Сварочный аппарат.
3. Дрель со свёрлами по металлу
Выбор и доработка глушителя
Как и было сказано выше, глушитель «семёрки» чаще остальных зон выхлопной системы портится. Владельцы начинают задаваться вопросом, какой же вариант поставить, чтобы его качество было на высоте.
Варианты глушителей для «семёрки»
Различают несколько вариантов глушителей:
1. Стоковый или штатный глушитель самый простой. Стоковый глушитель имеет свои преимущества — заводские настройки двигателя полностью соответствуют стандартной выхлопной системе.
Глушитель оригинальной конструкции
Этот вариант глушителя тоже встречается в продаже и стоит дешевле
2. Прямоточный глушитель самодельный. Может быть сделан из использованного заводского глушителя или полностью с нуля.
3. Вариант насадка. Красивая с виду хромированная деталь, но малополезная функционально, её установка не направлена на улучшение рабочих характеристик.
4. Спортивный глушитель. Он продаётся в магазинах. Его установка включает переделку многих элементов выхлопной — резонатора, штанов, соединителей. Придётся также заменить некоторые детали внутри силовой установки.
Глушитель стокового образца следует покупать у доверенных производителей.
Китайский ширпотреб лучше сразу отвергнуть. Вот некоторые советы по выбору.
1. Чем толще сталь на банке глушителя, тем дольше прослужит изделие. Обычными способами проверить толщину металла не получится, но можно обратить внимание на вес глушителя — тяжёлые лучше. Рекомендованный вариант — 1,5-миллиметровая сталь.
2. От качества сварных швов на бачке и соединениях глушителя зависит срок его службы. Именно на них чаще возникают прогары, вынуждающие владельцев покупать новые изделия. Поэтому сварной шов должен быть аккуратным, по всему периметру.
3. Качество антикоррозийного покрытия — не менее важное условие. Лучшие производители стоковых глушителей заботятся об этом, покрывают изделия цинком или алюминием. Это позволяет увеличить ресурс глушителя в несколько раз.
4. Краска на детали из обычной чёрной стали должна присутствовать. Если её нет, то глушитель не будет устойчив к термическим воздействиям, быстро прогорит.
5. Уровень гашения звуков и величину обратного давления глушителя можно посмотреть на упаковке (если такая имеется). В противном случае есть возможность поинтересоваться у продавцов.
Доработка глушителя
Повышенный шум при езде, запах выхлопных газов в салоне, уменьшение тяги двигателя — от всего этого можно избавиться раз и навсегда. Надо просто доработать описываемую часть выхлопной системы, ведь установка нового стокового глушителя рано или поздно приведёт к тем же проблемам.
Различают 3 основных вида доработки глушителя на ВАЗ-2107.
1. Установка спортивного глушителя по всем правилам тюнингового искусства.
2. Самодельный глушитель по аналогии со спортивным.
3. Установка насадок на стоковый глушитель.
Спортивный глушитель
Спортивный или прямоточный глушитель имеет особую конструкцию, призванную максимально снижать сопротивление выпуска отработанных газов. Поэтому внутри такого глушителя всё намного проще, нет перегородок, как в стоковом варианте. Поглощение звука осуществляется за счёт трубы с отверстиями и слоёв минеральной ваты со звуконепроницаемыми свойствами. Отсутствие перегородок не скрывает «рычание» двигателя, но и не препятствует свободному выходу газов, отчего поршням становится намного легче работать.
Один из вариантов спортивного глушителя
Установка спортивного глушителя может дать прирост мощности двигателю ВАЗ-2107. Количество добавочных лошадиных сил будет зависеть от грамотно проведённой работы, диаметра труб, схемы. Так, в спортивном глушителе конструкторы используют физические свойства газов, которые намного лучше протекают из большей трубы в меньшую, но при условии конусообразной схемы. Идеальная спортивная выхлопная система состоит из труб разного диаметра, соответствующих каждому диапазону оборотов.
Вот, к примеру, технические характеристики одного спортивного глушителя:
• внутренний слой из базальтовой ваты, с огнеупорностью 1200 °C;
• наружный диаметр труб составляет 140 мм, внутренний — 50 мм;
• длина бочки 480 мм;
• толщина стенки 1,5 мм.
На двигатель 1.6 литра рекомендуется устанавливать глушители с трубами диаметром 3–5 см. Мотор «семёрки» не объёмный, чтобы можно было ставить выхлопную систему с большим диаметром труб. Разрешается также устанавливать 2 глушителя.
Самодельный глушитель
Прямоток можно сделать из старого стокового глушителя и пары-тройки дополнительных элементов. Своими руками прямоточный глушитель изготавливается по аналогии со спортивным вариантом. Не надо обладать какими-либо специфическими навыками, нет необходимости покупать дорогие комплекты. Такой глушитель тоже способен увеличить мощность ДВС, хотя достичь прироста спортивного выхлопа не удастся — дорабатывается только основной глушитель и резонатор. В спортивном выхлопе используется схема разных диаметров труб, здесь же всё намного проще.
Необходимые материалы для работы.
1. 52-миллиметровая труба.
2. 50 штук «ёжиков» — металлические губки для мойки посуды.
Переделка штатного резонатора выполняется так.
1. Снять штатный глушитель и резонатор.
2. Распилить резонатор вдоль, открыв внутреннюю часть детали.
3. Удалить из резонатора рёбра жёсткости и перегородки, мешающие свободному прохождению газов.
Тюнинговый вариант выпускного коллектора
Теперь основные действия по изготовлению прямотока.
1. 52-миллиметровую трубу обрезать по размерам вырезанных из резонатора трубок.
2. Сделать отверстия дрелью по всей окружности.
3. Затем приварить эту трубу к фланцам обрезанных трубок резонатора.
4. Внутрь пазух запихать «ёжики».
5. Поставить срезанную ранее крышку на резонатор и приварить. Сварной шов должен быть ровным, без промежутков, чтобы не пропускал газы.
6. Срезать окончание штатного глушителя, приварить вместо него двойной кусок полуметровой трубы (52 мм в диаметре).
7. Нанести на поверхность трубы термостойкую краску.
8. Установить глушитель и резонатор обратно на машину.
Важные нюансы.
1. Можно на трубе для резонатора сделать пропилы болгаркой, выдерживая шаг в 1–2 см так, чтобы узор напоминал «ёлочку». Оставлять выступы с каждого края 5–7 см.
2. Заготовку будет лучше обмотать асбестовой тканью и минватой, для надёжности закатать сверху скотчем, а уже после установить в резонатор.
Насадка на глушитель
Некоторым владельцам по душе, когда из глушителя идёт низкочастотный, спортивный звук. Этого можно добиться, приварив на окончание глушителя небольшой кусок 130-миллиметровой трубы. Специальные насадки хорошего качества можно и купить. Они недорого стоят, их длина чуть больше 10 см, а диаметр — 45 мм. Металл качественно покрыт антикоррозийными составами, прослужит долго.
Выбор зависит от индивидуальных предпочтений. Встречаются модели с различными запахами, свистком, двойные, с подсветкой и т. д. Вообще, тюнинг глушителя с помощью насадок считается самым распространённым, так как выполнить его проще. Однако функционально что-то изменить таким способом не получится. Насадки дают лишь визуальный эффект и меняют характер звука выхлопа.
Установить насадку на глушитель несложно. Достаточно притянуть её хомутом или приварить. В последнем случае рекомендуется срезать немного с края штатного глушителя, а затем приварить насадку. Можно и не резать, но тогда тюнинг элемент будет торчать позади машины больше, чем требуется.
