Штангенциркуль. Назначение, виды, характеристики и выбор
Один из самых конструктивно простых и распространенных измерительных инструментов, который отличается своей универсальностью, высокой точностью показаний и способностью выполнять замеры внутренний и внешних диаметров – штангенциркуль.
Среди множества его видов, имеющих, к тому же, разные размеры, можно найти варианты с действительно минимальной погрешностью.
Сам инструмент активно применяют в быту, а в машиностроении и токарном деле без него и вовсе невозможно обойтись.
Подробнее о том, что такое штангенциркуль, на что он способен, из чего сделан, каким бывает и какой выбрать, далее.
Назначение и принцип действия
Назначение штангенциркуля – выполнение замеров высокой точности внутри и с наружи измеряемых объектов, а также глубины всевозможных отверстий.
Особенность инструмента — универсальность.
Штангель – распространенное название штангенциркуля среди тех, кто им постоянно пользуется, является обыкновенным сокращением слова.
Этот инструмент “умеет” измерять внешние и внутренние диаметры круглых и цилиндрических объектов, например, гаек и болтов, подходит для внутренних измерений канавок по всем параметрам.
Принцип измерения штангенциркулем заключается в определении размера на основании положения измерительной рамки, которая свободно перемещается вдоль штанги с нанесенной шкалой.
Само значение размера определяется методом совпадения, а его точность, в зависимости от, собственно, класса точности, способно доходить до сотых частей миллиметра.
Устройство, характеристики и свойства
Если подключить фантазию, то внешне штангель выглядит, как симбиоз молотка и линейки.
Состоит классический инструмент из следующих элементов:
Рассмотренная конструкция, имеющая односторонние губки, позволяет определять лишь внешние размеры объектов.
Для внутренних замеров потребуется штангенциркуль с двусторонним размещением губок.
Вторые имеют, как правило, меньшие размеры, расположены аналогично первым, но с противоположной стороны штанги, а рабочими являются внешние грани.
Материал
Металлический штангенциркуль изготавливают преимущественно из углеродистой и нержавеющей стали, низколегированных инструментальных сталей 9ХС, ХВГ.
Нержавеющий инструмент — классика, однако, в производстве современных штангелей используют и композит, например, на основе углеродного волокна и полимерных смол.
Размеры
Типовые размеры классических штангенциркулей:
Модели с диапазоном измерений до 5000 мм могут весить более 35 кг.
Следующие действующие ГОСТы регулируют как поверку, так и производство штангенциркулей:
Точность
Нониусный штангенциркуль характеризуется несколькими классами точности:
Для высокоточных замеров применяется совершенно другой инструмент – микрометр.
Чтобы наглядно показать, на что влияет класс точности, достаточно предположить, что необходимо определить диаметр нескольких сверл без маркировки.
Штангель второго класса точности позволит найти сверла диаметром 6,7 или 6,8 мм, а первого класса еще и 6,75 мм.
Для электронных инструментов погрешность может достигать 0,01 мм.
Поверка
В процессе работы штангенциркулем может наблюдаться нарушение его настроек, различные деформации отдельных элементов, банальный износ.
Все это влияет на точность проводимых измерений, которые, к тому же, способна исказить налипшая грязь, смазка, металлические опилки, покрывающие инструмент намагниченным слоем.
Каждому владельцу штангеля необходимо бережно обращаться с ним, и содержать инструмент в чистоте.
Дабы избежать различных искажений результатов измерений, выполняется ежегодная поверка инструмента.
Для этого достаточно обратится в специализированный сервисный центр по настройке и ремонту.
По результатам поверки выдается соответствующее свидетельство.
В домашних условиях выполнить простейшую проверку правильности показаний можно, если свести до упора губки штангенциркуля.
В этом случае нулевые штрихи должны совпадать.
Маркировка
Виды штангенциркулей и их цена
Штангенциркули делятся на следующие основные виды:
Аналоговый
Отсчет ведется по нониусу. Другое название – нониусный. Стоимость – от 400 рублей.
Стрелочный
Не требует вычислений, более простой в использовании, так как результаты замеров отображаются на циферблате с круговой шкалой.
Стоимость – от 1700 рублей.
Цифровой
С небольшим дисплеем, на который выводятся в цифровом виде результаты замеров. Обладает наивысшей точностью.
Другое название – электронный. Стоимость – от 700 рублей за самые простые модели.
Кроме того, штангели бывают с глубиномером (тип Т-I и I) и без него (тип II и III).
Прецизионный штангенциркуль – общее название для моделей, обладающих повышенной точностью измерений.
Кстати говоря, моноблочный инструмент (неподвижные губки не закреплены на штанге, а являются неотъемлемой ее частью) выдают самые точные показания.
Существуют задачи, с которыми стандартный инструмент справиться попросту не способен.
Тогда мастер берет в руки специальный штангенциркуль.
Специальные штангенциркули
Яркие примеры специализированных моделей:
Разметочный
С остро заточенными твердосплавными губками и специальным циркульным механизмом.
Кроме проведения измерений, позволяет отрисовывать дуги прямо губками на твердом материале.
Разметочный штангенциркуль аналогичен вариантам без циркульного механизма с губками, в основе которых лежат твердые сплавы.
Цена – от 2,5 тыс. рублей.
Для тормозных дисков (ШЦЦД)
Конструкция с односторонними удлиненными губками для наружных измерений, имеющими на рабочей поверхности зубья для повышения точности замеров.
Существуют варианты, позволяющие определять толщину тормозных дисков авто и мотоциклов без необходимости демонтажа колеса.
Стоимость самых простых моделей – около 1 тыс. рублей.
Путевой
Для замера параметров рельсового полотна.
Цена – от 20 тыс. рублей.
К аналогам штангенциркуля относятся следующие измерительные инструменты:
Штангензубомер
Инструмент, предназначенный для измерения зубьев реек и шестерен с точностью 0,02 мм.
Штангенглубиномер
Инструмент, предназначенный для измерения глубин, высот глухих отверстий, выступов, пазов, канавок.
Штангенрейсмас
Инструмент, позволяющий без специализированных навыков выполнять измерения высот и производить вертикальную разметку деталей с точностью до 0,05 мм.
Другое название – штангенрейсмус.
Как выбрать хороший штангенциркуль?
Основные достоинства штангеля — его точность измерений.
По этой причине хороший инструмент, в первую очередь, обязан быть изготовлен из прочного материала, иметь легко различимую разметку и переносить активное использование.
Популярностью у опытных мастеров пользуется именно нержавеющий штангенциркуль с выгравированными делениями из-за своей высокой устойчивости к коррозии и долговечности.
Главные принципы выбора:
Перед покупкой штангенциркуля следует убедиться в отсутствии люфтов между подвижной и неподвижной его частями, а также в совпадении нулевых отметок двух шкал при сведенных губках.
Что нужно знать о штангенциркулях?
Штангенциркуль нуждается в бережном, аккуратном обращении, так как следующие факторы способны снизить его точность и исказить результаты замеров:
Хранение инструмента выполняется в футляре, который обязательно должен идти в комплекте.
Производители штангенциркулей
Изготовлением штангенциркулей занимаются следующие производители:
История создания штангенциркуля и интересные факты про него
История создания штангенциркуля и интересные факты про него
Штангенциркуль представляет собой измерительный прибор универсального типа, который нужен для точных измерений внутренних и наружных размеров, а еще измерения для глубины отверстий.
Самыми популярными областями применения этого прибора является ремонт автомобилей, строительство и починка оборудования, а также обработка изделий из металла и древесины.
Область применения практически не имеет ограничений – прибор можно применять для определения размеров с невероятной точностью и в быту, и даже в аэрокосмический отрасли.
Возможности использования
Они ограничиваются только размером шкалы и требованиями точности.
Устройство достаточно просто, причем основным элементом является неподвижная штанга с губками и шкалой для внутренних и наружных размеров, к которой прикреплены фиксирующие и подвижные элементы.
В некоторых моделях есть подвижная шкала в верхней части с дюймовой измерительной системой.
История создания
Первые настоящие устройства с нониусом (вспомогательной шкалой, которая нужна для более точного определения числа долей делений на основной шкале) появилась в Лондоне лишь в конце 18 века. Примерно с середины 19 века стали выпускать штангенциркули в промышленных объемах и устанавливать на них дополнительную шкалу, чтобы повышать точность измерений. Штангенциркули почти не изменились, а вот отличаются они друг от друга методом и временем изготовления.
Такой древний измерительный прибор, в котором конструкция за все время не потерпела практически никаких измерений за все это время, стала эталоном технического совершенства и заслуживает максимального почтения перед тем, кто его придумал. Вряд ли вы сможете даже примерно подсчитать, какое количество таких инструментов сейчас кем-то используется.
В немецком языке слово «штангенциркуль» обозначает циркуль, который применяется для начертания окружностей и дух, у которых большой радиус. В переводе с немецкого языка это раздвижная линейка или измеритель раздвижного типа.
Разновидность устройства, которая оснащена дополнительно глубиномером называется на профессиональном сленге «колумбус», или ласково «колумбик». Название произошло от производителя измерительного инструмента, который поставлялся массово под этой маркой в бывший СССР.
Интересно, что нониус изобрел португальский математик Педро Нуниш.
В тот момент математик работал над тем, чтобы создать навигационный прибор, но принцип, который был при этом выбран, был основан на то, что глаз человека куда более точно способен определить совпадение делений на шкалах, чем относительное положение одного деления на два других. Это и легло в основу нониуса, который был назван в его честь.
Современную конструкцию шкалы придумал другой математик, на этот раз из Франции, и его звали Пьер Вернье (все происходило в 1631 год), благодаря чему в честь него нониус еще называют «верньером».
Малоизвестные факты
Интересные факты о штангенциркуле уже описаны ранее, но мы рассмотрим еще несколько:
По ГОСТу распределены все штангенциркули на шесть типов – ШЦ-I имеет двустороннее расположение губок с линейкой для измерения глубины, ШЦК имеет круговую шкалу, т.е. циферблатный. ШЦТ- I имеет одностороннее размещение губок, оснащен твердыми сплавами для измерения наружного размера и глубины в условиях с повышенным уровнем абразивного изнашивания. ШЦ- II имеет двухстороннее размещение губок для того, чтобы вымерять внутренние и наружные размеры для разметки, ШЦ- III имеет одностороннее размещение губок для того, чтобы вымерять внутренние + наружные размеры, а ШЦЦ имеет цифровой циферблат.
Если вы знаете другие интересные факты про этот инструмент, поделитесь ими в комментариях!
Штангенциркуль пикабушника
Да, хорошая штука. И измерения и самооборона. Называю его штангенциркулебардой.
НЕ РИСУЕТ ОКРУЖНОСТИ
А пикабушниц, чем меряете?
это колумбус а не штангенциркуль
Ощущение, что ей до соседней трибуны достать можно, а сейчас конец с набалдашником стоит на краю поля.
Магистро велемуро штангенциркуль членомеро.
О! Как раз мой член померить!
Штангенциркуль пикабушника

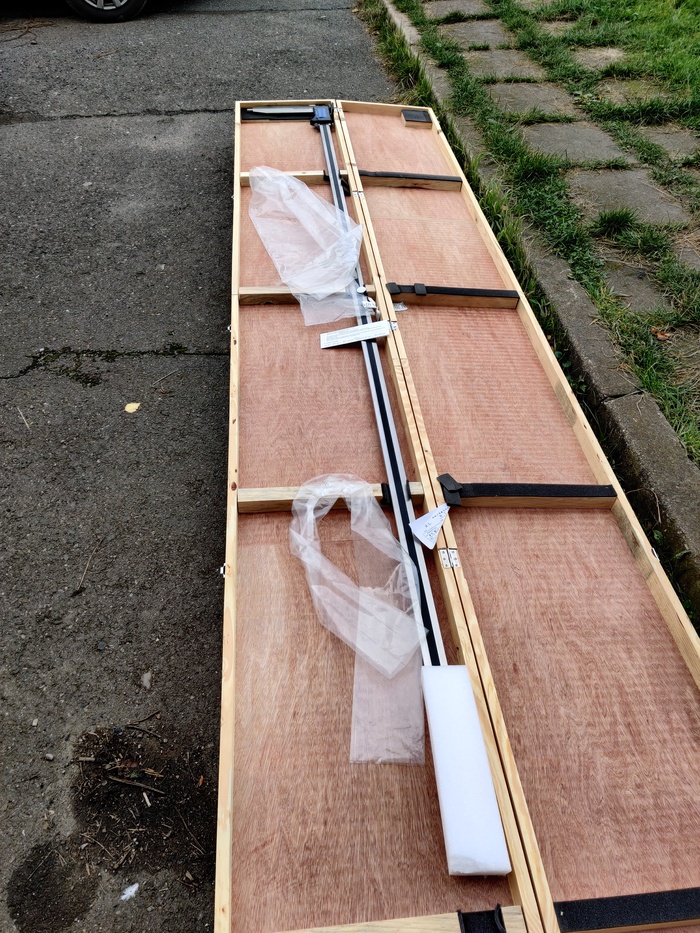

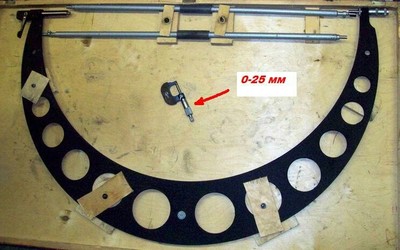

Встретил сего монстра на работе. В уме не приложу, что им можно мерить. Длинна сей вундервафли 2.5 метра.
Любопытство на руку
Решил девушке кольцо подарить. Надо было узнать размер, ночью не варик, спит чутко. Вечерком легли сериальчики смотреть, взял электронный штангенциркуль и кручу в руках, а девушки то любопытные. «А что это, а для чего» отобрала и начала все что под руки попадалось замерять, в том числе и свои пальцы. Ну а я только зафиксировал один нужный пальчик. Профит!
Рейхсканцелярские товары
— У вас рейхсшины есть?
— Может, вам еще и рейхсфедеры нужны?
Только зарегистрированные пользователи могут оставлять комментарии. Войдите, пожалуйста.
Чуть не зиганул!
В детстве мы рейсфедер называли рейхсфЁдором. )))
Штандартенциркуль из отдела рейсхканцлерских товаров 🙂
а как вам туалеттенфюрер?
Ой, напомнили, приходилось и теми и другими рейхсканцелярскими товарами пользоваться. Долго потом во сне снились.
Что такое штангенциркуль?
Штангенциркуль является самым распространенным инструментом измерения, поскольку удобен в обращении, имеет простую конструкцию, и способен проводить измерения с максимальной скоростью.
Название штангенциркуля, также, как и других штангенинструментов (штангенглубиномера, штангенрейсмаса), связано с конструктивными особенностями этого инструмента. Он имеет измерительную штангу с основной шкалой и нониус – вспомогательную шкалу, применяемую для отсчета долей делений. Максимальная точность измерений варьируется, в зависимости от модели, в пределах от десятых до сотых долей миллиметра. Более точные показания можно получить только при помощи микрометра, который может снимать показания с точностью до тысячных долей миллиметра.
Исторически, период появления и развития штангенциркуля относят к началу XVII века, ведь именно тогда появился первый деревянный штангенциркуль. Однако, первый настоящий штангенциркуль с нониусом в современном понимании появился в работе всего триста лет назад – в конце XVIII века, в Лондоне. Следует отметить, что современный штангенциркуль – это лишь усовершенствованный, в соответствие с новыми технологиями, аналог того самого первого инструмента конца восемнадцатого века.
Нониус был изобретен Португальским математиком Педру Нунишем. В то время, он работал над изобретением навигационного прибора, однако принцип, выработанный при этом, основанный на том, что человеческий глаз точнее определяет совпадение делений на шкалах, нежели относительное положение одного деления между двумя другими, лег в основу нониуса, названного в его честь.
Современную конструкцию шкалы нониуса придумал французский математик Пьер Вернье в 1631 году, поэтому, в честь него, нониус также называют «верньер» (Рисунок 1).
Рисунок 1. Принцип действия нониуса.
Интересным является тот факт, что в немецком языке словом Stangenzirkel называют циркуль, применяемый для начертания окружностей и дуг больших радиусов. По-немецки, штангенциркуль называется Messschieber («раздвижной измеритель») или Schieblehre («раздвижная рейка») (Рисунок 2).
Рисунок 2. Штангенциркуль без нониуса. Германия, XIX век.
Обычный штангенциркуль (Рисунок 3) состоит из:
4. губки для внутренних измерений;
5. губки для наружных измерений;
6. линейки глубиномера;
8. винта для зажима рамки.
Рисунок 3. Устройство штангенциркуля.
Штангенциркули, в зависимости от способа снятия показаний, бывают:
— Нониусные – оборудованные обычным нониусом.
— Циферблатные – которые вместо нониуса оснащены циферблатом часового типа для удобства и быстроты снятия показаний,
— Цифровые – имеют цифровой, жидкокристаллический дисплей, для наивысшей точности измерения и удобства считывания результатов (Рисунок 4).
Рисунок 4. Сверху вниз: Нониусный, Циферблатный, Цифровой штангенциркули.
Для опытного инженера, провести измерения, используя штангенциркуль, не составит труда. Однако, для остальных пользователей, порядок отсчета показаний штангенциркуля по шкалам штанги и нониуса, нуждается в пояснении (Рисунок 5). После того, как размер детали будет зафиксирован в губках наружных измерений, необходимо произвести следующие действия:
1. Сначала необходимо посчитать число целых миллиметров. Для этого, на шкале штанги находят штрих, ближайший слева к нулевому штриху нониуса. Его числовое значение запоминают или записывают;
2. Затем, необходимо высчитать доли миллиметра. Для этого, на шкале нониуса находят штрих, ближайший к нулевому делению и, при этом, совпадающий со штрихом шкалы штанги. Порядковый номер штриха умножают на цену деления нониуса (как правило, 0,01мм).
3. После этого, подсчитывают полное, точное значение показания штангенциркуля. Для этого, суммируют значение целых миллиметров и долей миллиметра.
Рисунок 5. Порядок отсчета показаний штангенциркуля.
В соответствии с ГОСТ 166-89, штангенциркули могут быть определенного вида и иметь маркировку:
• ШЦ-I — штангенциркуль, имеющий двустороннее расположение губок, предназначающихся для измерения наружных и внутренних линейных размеров, а также оборудованный линейкой для измерения глубин;
• ШЦК — штангенциркуль, оборудованный круговой шкалой. Здесь, показания штангенциркуля, отвечающие положению губок, считывают при помощи шкалы штанги и по положению стрелки круговой шкалы головки, сцепленной шестеренкой с рейкой штанги. В отличие от нониусного отсчета показаний, данная конструкция, позволяет считывать результаты измерений быстрее и проще;
• ШЦТ-I — штангенциркуль, имеющий одностороннее расположение губок, изготовленных из твёрдых сплавов, предназначающихся для измерения наружных линейных размеров и глубин в условиях повышенного абразивного износа;
• ШЦ-II — штангенциркуль, имеющий двустороннее расположение губок, предназначающихся для измерения наружных и внутренних линейных размеров и для разметки. При этом, для облегчения разметки, ШЦ-II оснащен рамкой микрометрической подачи.
• ШЦ-III — штангенциркуль, имеющий одностороннее расположение губок, предназначающихся для измерения наружных и внутренних линейных размеров.
• ШЦЦ — Штангенциркуль обладающий цифровой индикацией. Это электронный штангенциркуль.
Помимо ГОСТ 166-89, в России, штангенциркули изготавливаются по ТУ 3933-145-00221072-2003. В соответствие с данным ТУ, могут выпускаться штангенциркули следующих моделей:
— ШЦС-200 – штангенциркуль, который предназначается для измерения наружных и внутренних линейных размеров, размеров между ступенчатыми поверхностями различных деталей, а также измерения глубины отверстий и уступов. ШЦС-200 изготавливается из коррозионно-стойких сталей.
— ШЦСУ-200 – модификация штангенциркуля ШЦС-200, изготавливающаяся из конструкционных и инструментальных сталей.
— ШЦГ-200 – модификация штангенциркуля ШЦС-200, оборудованная глубиномером, изготавливающаяся из коррозионно-стойких сталей.
— ШЦЦС – цифровой, современный штангенциркуль, который изготавливается из коррозионно-стойких сталей. Отличительными особенностями данного прибора являются: возможность предварительной установки нуля, возможность вывода результатов измерений на внешние устройства через цифровой интерфейс RS-232, возможность вывода показателей, как в миллиметрах, так и в дюймах.
Отдельно, можно выделить штангенциркуль разметочный ШЦР, который предназначается для проведения разметочных работ на различных твердых поверхностях.
Поверка штангенциркулей производится в соответствии с ГОСТ 8.113-85, в котором определен порядок проведения данной процедуры.
Работая со штангенциркулем, рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, после чего насухо вытирать. Хранить штангенциркуль рекомендуется в защитном чехле. Не допускается падение или грубые удары штангенциркуля, для предотвращения деформации штанги инструмента, а также царапин на измерительных поверхностях, которые могут повлечь снижение точности измерения прибора.
