Что такое шплинт и для чего он нужен
Штифты, шплинты, шпонки, шканты – общее описание, особенности применения
Штифты
Штифт цилиндрический Штифт конический
Конусность штифтов составляет 1:50. Цилиндрические штифты при этом могут быть незакалёнными DIN 7 и закаленными DIN 6325; твёрдость последних составляет 60±2 HRC.
Концы штифта могут быть следующими:
плоский с фаской со сферой
Важно: в отличие от ГОСТ, в определении длины штифта DIN не включает его концы.
Штифты входят в ряд деталей повышенной точности: в большинстве случаев поле допуска назначается m6, иногда h8 или h11.
Более сложные формы штифтов с внутренней и внешней резьбой: DIN 258, DIN 7977, DIN 7978 и DIN 7979.
Следующая группа штифтов с продольным разрезом или надрезом вдоль оси, полным и частичным. Самое широкое распространение имеют две позиции:
Ознакомьтесь с другими вариантами штифтов (см. рисунок):
Шплинты
Другие виды шплинтов:
Пружинный DIN 11024 (игольчатый) в двух исполнениях: D с двойной петлей и E с одинарной.
На рисунке ниже показана схема установки пружинного шплинта в отверстие на валу:
В ассортименте ЦКИ есть также шплинт кольцевой и шплинт с кольцом (чека) DIN 11023.
Шканты
На рисунке ниже показана схема установки «на шкант»:
Шпонки
Шпонка – металлическое крепежное изделие, предназначенная для передачи через шпоночное соединение крутящего момента, которое вставляется в паз на валу. Существуют шпонки различных типов:
призматическая с закруглёнными торцами;
клиновая с головкой;
На рисунке ниже показаны основные детали шпоночного соединения:
На сегодняшний день наибольшее распространение имеют шпонки призматические DIN 6885 A и сегментные DIN 6888.
Шплинт

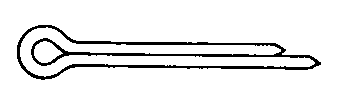

Шплинт (нем. Splint ) — металлическое упругое крепление, изготавливаемое в виде проволочного стержня полукруглого сечения, согнутого пополам с образованием ушка в месте сгиба (рисунок A). Применяется для скрепления слабо нагруженных деталей, либо для предотвращения самоотвинчивания гаек. Для установки шплинта его вставляют в предназначенное для него сквозное отверстие, после чего загибают концы (рисунок B)
См. также
Литература
Полезное
Смотреть что такое «Шплинт» в других словарях:
шплинт — шплинт, а и а … Русский орфографический словарь
шплинт — шплинт/ … Морфемно-орфографический словарь
шплинт — а и а; м. [нем. Splint] Техн. Деталь в виде проволочного стержня, согнутого пополам (применяется в машиностроении для закрепления на валу мелких деталей и предотвращения самоотвинчивания гаек). * * * шплинт (нем. Splint), круглый (или овальный),… … Энциклопедический словарь
ШПЛИНТ — (нем. Splint) круглый (или овальный), сложенный пополам стержень для соединения слабонагруженных деталей, а также для предотвращения самоотвинчивания гаек. Шплинт вставляют в отверстие, а затем выступающие концы отгибают в стороны … Большой Энциклопедический словарь
ШПЛИНТ — ШПЛИНТ, шплинта шплинта, муж. (нем. Splint) (тех.). Небольшой изогнутый кусок проволоки для закрепления деталей, гаек. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова
шплинт — пруток, стержень Словарь русских синонимов. шплинт сущ., кол во синонимов: 2 • пруток (6) • стержень … Словарь синонимов
шплинт — шплинт, а; мн. шплинты, ов … Русское словесное ударение
Шплинт — м. Крепежная деталь в виде небольшого проволочного стержня, согнутого пополам, применяемая в машиностроении для закрепления мелких деталей, предотвращения самоотвинчивания гаек и т.п. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 … Современный толковый словарь русского языка Ефремовой
ШПЛИНТ — небольшой стерженек, полученный путем изгибания полукруглой проволоки вдвое, с ушком в месте загиба. Ш. закрепляет на валу мелкие детали и предотвращает отвинчивание гаек вследствие тряски. Концы просунутого в отверстие Ш. разгибаются, что… … Морской словарь
шплинт — Крепежное изделие в форме проволочного стержня полукруглого сечения, сложенного вдвое с образованием головки [ГОСТ 27017 86] Тематики крепежные изделия Обобщающие термины шплинты EN split pin DE Splint FR goupillegoupille cylirndrique fendue … Справочник технического переводчика
Шплинт и где его применяют
Если Вам необходимо что-то быстро зафиксировать или заблокировать, без шплинта Вам не обойтись. Купить шплинты екатеринбург Вы можете на нашем сайте. Изготавливаются шплинты на автоматических станках в соответствии ГОСТу, установка шплинта гост не требует чрезвычайных усилий.
Что такое шплинт и где он применяется
Шплинт это металлическая деталь, изготовлена из полукруглого проволочного стержня и используемая для соединения и фиксации деталей.
Сфера применения шплинтов – от ручного изготовления игрушек до строительства крупных морских суден.
Как выглядит шплинт и какие есть разновидности
Визуально шплинт выглядит следующим образом: стержень согнутый полукруглого сечения с ушком (разного вида) в месте сгиба. Шплинт размеры имеет разные от 10 мм до 100 мм. Установка шплинтов не сложна. Нужно просто вставить шплинт в отверстие, а концы его отогнуть во внешние стороны.
Наиболее популярные виды шплинтов:
Шплинт разводной напоминает невидимку для волос. Устанавливается в отверстие под шплинт. Концы его загибаются в разные стороны. Это одноразовый крепеж, поскольку повторное сгибание или разгибание их концов не допускается. Цены на шплинт разводной не высокие.
Шплинт пружинный – одна половина прямой формы, вторая – зигзагообразная.
Шплинт булавка визуально напоминает булавку – один конец длиннее, в месте сгиба – ушко.
Шплинт с кольцом состоит из стержня и кольца.
Эти три вида крепежей имеют ряд преимуществ: они многоразового использования и просто устанавливаются. При применении данных видов крепежа вопрос «как вытащить шплинт» не возникает.
Если у Вас возникла необходимость шплинты купить, наш консультант предоставит Вам исчерпывающую информацию о наличии разных видов шплинтов, о видах оплаты заказа, о сроках доставки товара.
